Luftsylinder

SOLH SDA firkantet ultratynn kompakt sylinder er en økonomisk kompakt pneumatisk aktuator. Dens kroppslengde er bare 1/2~1/3 av standard trekkstagsylindre og støtter innebygd installasjon for å spare plass. Monteringsdimensjoner kan byttes ut med Airtac ACQ og SMC CQ2-serien. Den tilbyr omfattende varianter: dobbeltvirkende, SSA/STA enkelfjærretur, SDAD tvillingstang, SDAJ justerbart slag og SDAS-magnetutstyrte modeller. Innebygde gummistøtfangere i begge ender absorberer støt og reduserer støy. Fettlagret lavfriksjonstetning muliggjør langsiktig oljefri drift. Borestørrelser φ12~100mm, egnet for kort-takt skyving, klemme og posisjonering, mye brukt i 3C automasjon, pakkemaskineri og inventar som en kostnadseffektiv løsning for plassbegrenset utstyr.

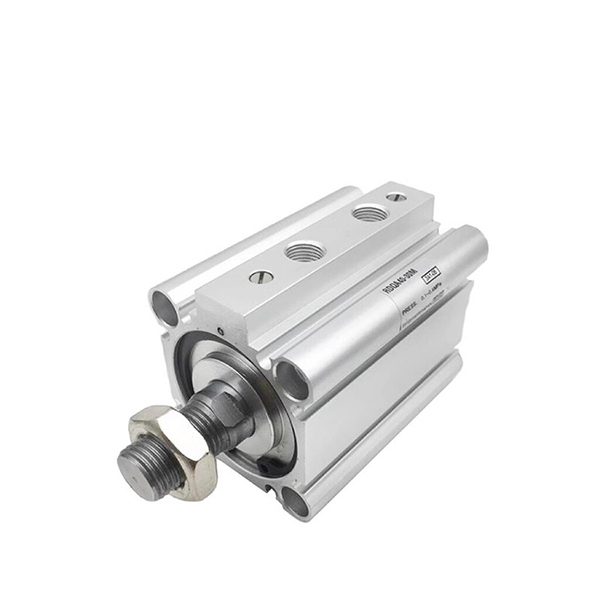

SOLH RQ tynn sylinder er utskiftbar med SMC RQ/RDQ-serien. Den tar i bruk innovativ ringløs innebygd luftputestruktur med 3 ganger energiabsorpsjonskapasitet av CQ2 gummibuffer og 50 % lavere driftsstøy. Den ultraslanke firkantede sylinderen er 20 % kortere enn konvensjonelle tynne sylindre med luftpute, og monteringsdimensjonene passer til CQ2 og CQS for direkte oppgraderingserstatning. Varianter dekker ikke-magnetisk RQ, magnetutstyrt RDQ og låsbar RLQ for vertikal last-anti-fall. Egnet for kontinuerlig høyhastighets frem- og tilbakegående bevegelse ved 50~500 mm/s. Borestørrelser φ20~100mm og støtter oljefri drift. Mye brukt i høysyklus automatisering lasting/lossing, presisjonsklemming og posisjonering som krever lav støt og lavt støynivå.

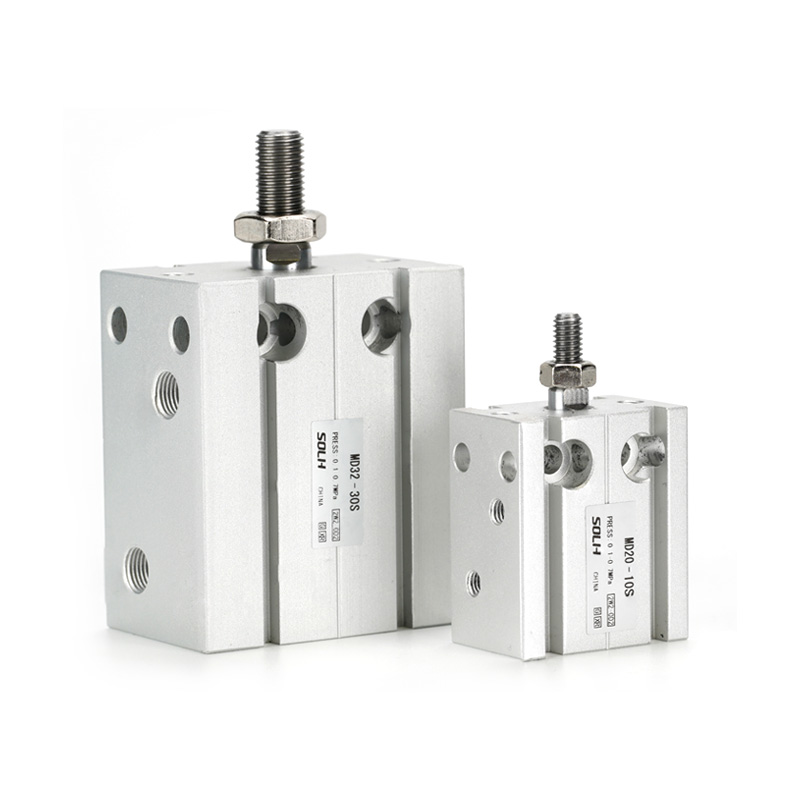

SOLH MD multi-posisjon frimontert kompakt sylinder er utstyrt med tappede monteringshull på seks sider av blokkkroppen for brakettfri installasjon i alle vinkler, 30%~50% tynnere enn standard runde sylindre for å passe smale utstyrslayout med høy tetthet. Fem undermodeller dekker alle arbeidsmoduser: standard enkelt-stang dobbeltvirkende MD, enkelt-stang enkeltvirkende MSD (fjærforlengelse) / MTD (fjærtilbaketrekk), anti-torsjon dobbeltstang MDD og slagjusterbar dobbeltstang MDJ. Borestørrelser varierer fra 6 til 32 mm med standard slag 5~60 mm. Hver enhet leveres med innebygd gummibuffer foran og doble sidespor for magnetiske sensorer; suffiks-S står for integrert permanent magnet kompatibel med CMSH/DMSH reed-brytere. Stempelstangen vedtar integrert selvsmørende bøssing for oljefri jevn drift. Dobbeltstangvarianter eliminerer sideveis avbøyning fra forskyvning av belastninger, mens MDJ har bakre justeringsskrue for fleksibel slagfinjustering. Mye brukt på lett klemme, utstøting, krymping og presis posisjonering av miniatyrjigger i 3C, halvledere og generelt små automasjonsmaskineri.

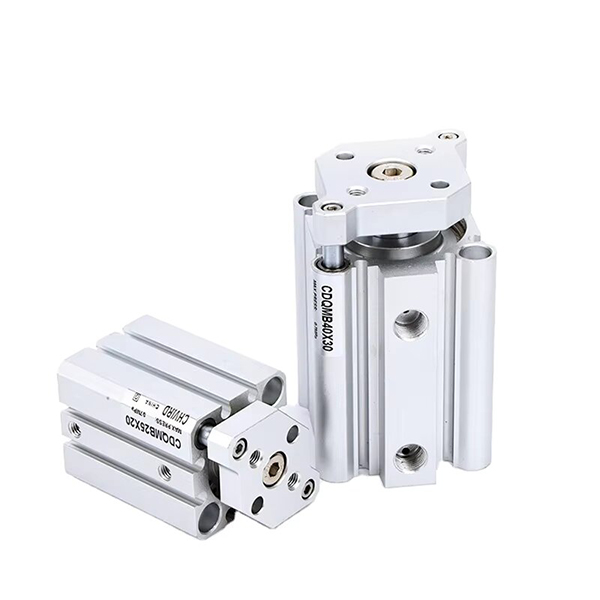

SOLH CQM styrt tynn sylinder med høy stivhet kan byttes ut med SMC CQM/CDQM. Bygget på CQ2 tynn sylinderstruktur med integrerte parallelle doble styrestenger, opprettholder den samme kroppslengde som CQ2 og eliminerer behovet for eksterne føringer. Dens sidebelastningsmotstand er 2~4 ganger høyere enn standard CQ2-sylindere, med stempelstangrotasjonstoleranse ≤±0,2°. Varianter inkluderer ikke-magnetisk CQM, magnetutstyrt CDQM og CQM-XB24 modell med lang levetid. Utstyrt med gummistøtfangere i begge ender og støtter oljefri drift. Borestørrelser φ12~100mm, monteringsdimensjoner kompatible med CQ2/CQS. Ideell for presisjonsskyving med kort slag og fastspenning med offsetlast i automatisering av elektronikkmontasje.

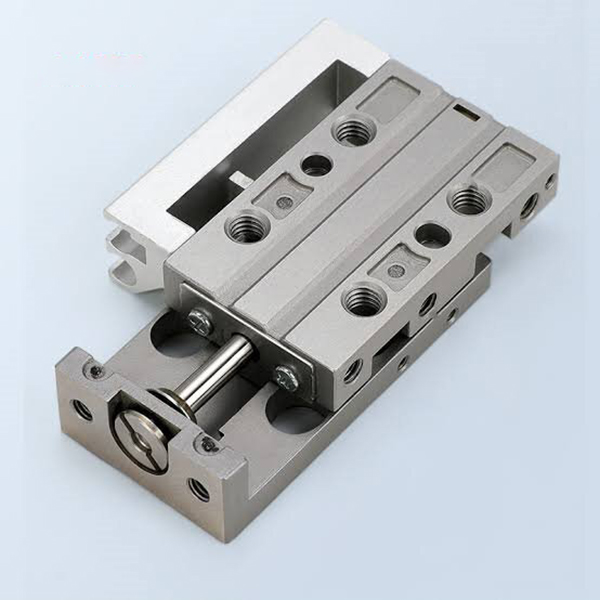

SOLH MXJ ultrakompakt pneumatisk skyvebord med høy presisjon kan byttes ut med SMC MXJ-serien. Utstyrt med integrert kulelinje i rustfritt stål, oppnår den parallellitetsnøyaktighet på 0,005 mm og gjentatt posisjoneringsnøyaktighet ±0,01 mm. Den ultratynne lettvektskroppen støtter tresidig montering på topp, bunn og side, 30% ~ 50% mindre enn MXQ skyvebord. Borestørrelser φ4,5~16mm, utstyrt med doble gummibuffere, og valgfrie metallbegrensere for 0~5mm justerbar slaglengde. Symmetrisk design muliggjør venstre-høyre utveksling av rør og sensorer, egnet for oljefrie rene miljøer. I stand til stabil høyfrekvent korttaktsbevegelse, mye brukt for lineær bevegelse på mikronnivå i 3C mikrohåndtering, optisk inspeksjon, miniatyrmontering og kompakt medisinsk automatiseringsutstyr.

SOLH MXP pneumatisk skyvebord med ultrahøy presisjon kan byttes ut med SMC MXP-serien. Den tar i bruk integrert martensittisk kropp i rustfritt stål og innebygd lineær kuleføring, og oppnår reiseparallellitet på 0,004 mm, rotasjonsfeil ned til ±0,03° og gjentatt posisjoneringsnøyaktighet ±0,01 mm. Den ultrasmale kompakte kroppen er 10 % ~ 20 % slankere enn MXJ-modeller, og støtter montering på tre sider og byttebare aksiale/laterale rør. Borestørrelser φ6~16mm utstyrt med standard gummibuffere, valgfrie metallbegrensere og hydrauliske buffere tilgjengelig for φ8 og over. Den støtter oljefritt rent miljø og stabil høyfrekvent gjengjeld. Ideell for automatiseringsstasjoner med begrenset plass som krever streng bevegelsespresisjon, som optisk inspeksjon, chip bonding, mikrokomponentmontering og førsteklasses medisinsk utstyr.

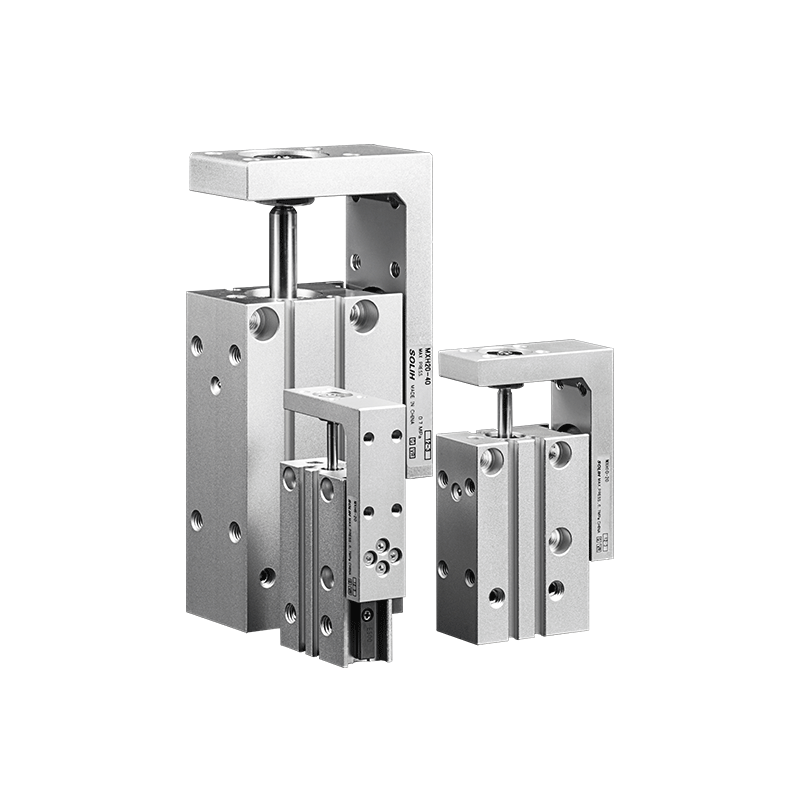

SOLH MXH smalt kompakt pneumatisk skyvebord kan byttes ut med SMC MXH-serien. Drevet av dobbelt stempel og utstyrt med sirkulerende kuleføringsskinne, vedtar den en ultrasmal kropp som er egnet for tett side-ved-side-layout. Den har utmerket anti-offset- og anti-torsjonskapasitet med tillatt dreiemoment rundt 6 ganger tradisjonelle MXU-sklier, gjentatt posisjoneringsnøyaktighet ±0,02 mm og maksimal standard slaglengde på opptil 60 mm. Støtter 4-retningsmontering og 3-sides rør, den leveres med innebygd magnet som er kompatibel med forskjellige magnetiske brytere, doble gummibuffere og muliggjør kontinuerlig oljefri drift. Borestørrelser φ6~20mm, mye brukt for middels presisjon langslags høyfrekvent overføring av 3C-komponenter og små plastdeler under utkrager eller ensidig belastning i plassbegrenset automasjonsutstyr.

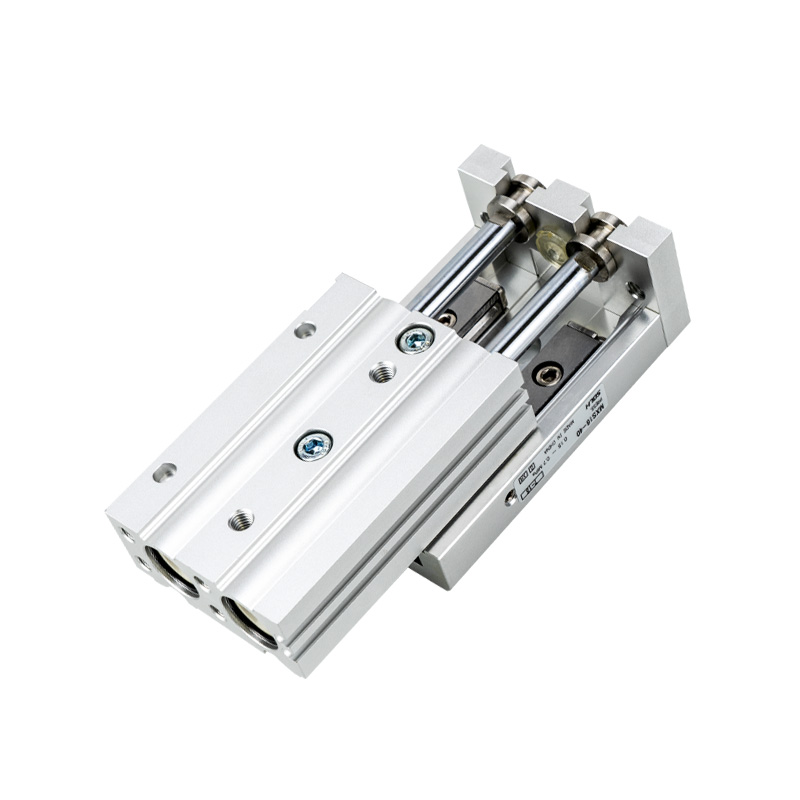

SOLH MXS integrert pneumatisk skyvebord med høy stivhet er fullt utskiftbart med SMC MXS-serien. Den tar i bruk to-stempeldrift og forhåndsbelastede tverrrullestyreskinner for null-klaring, og leverer to ganger skyvekraften til en-sylindrede sleider med samme boring og gjentatt posisjoneringsnøyaktighet opp til ±0,01 mm. Den ultratynne integrerte strukturen sparer 30%~50% installasjonsplass sammenlignet med delt sylinder pluss eksterne styresett. Tresidig montering med posisjoneringsstifthull (bunn, side og aksial) støttes. Borestørrelser φ6~25mm med standard slag 10~150mm, valgfrie 0~5mm slagjusteringer. Innebygd magnet passer til magnetiske brytere og muliggjør oljefri drift. Mye brukt for høy stivhet, høy presisjon lineær overføring i halvleder, 3C presisjonsmontering og optiske komponentjusteringsstasjoner.

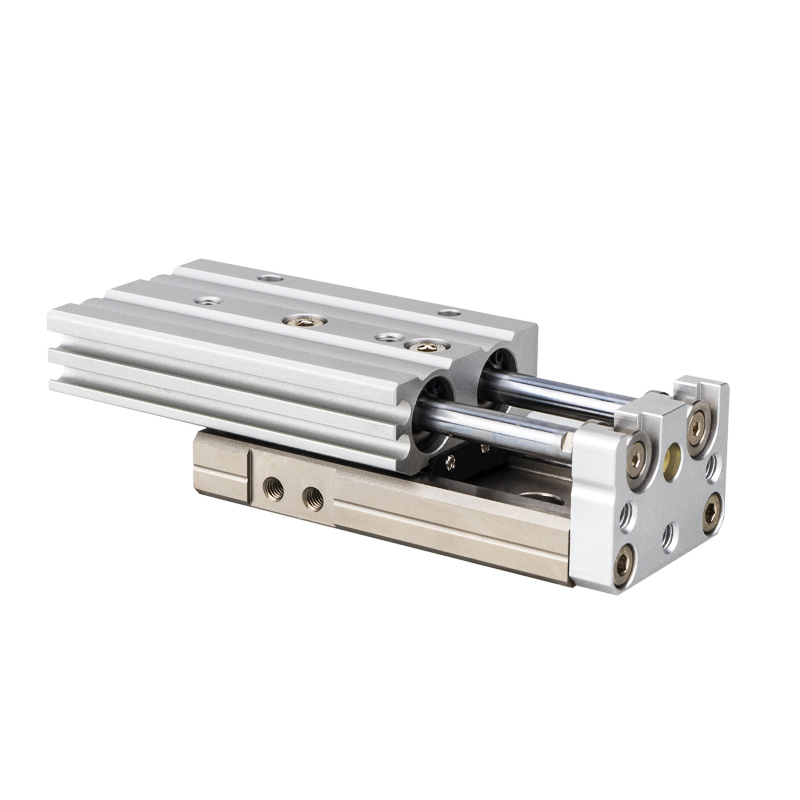

SOLH MXQ økonomisk pneumatisk skyvebord kan byttes ut med SMC MXQ-serien. Den tar i bruk to-stempeldrift og ikke-forbelastet resirkulerende kuleføringsskinne, bygget som en ultratynn lettvekts integrert enhet med lavere høyde og lettere vekt enn MXS, og oppnår gjentatt posisjoneringsnøyaktighet på ±0,02 mm. Tresidig montering med posisjoneringsstifthull (bunn, side og aksial) er tilgjengelig. Borestørrelser φ6~25mm, standard slag 10~150mm, valgfrie 0~5mm slagjusteringer. Innebygd magnet passer til magnetiske brytere og støtter oljefri drift. Som en kostnadseffektiv grunnleggende lineær aktuator passer den budsjettsensitive prosjekter og er mye brukt for lett-last høyfrekvent overføring av små elektroniske og plastdeler og standardpresisjon automatiserte samlebånd.
