Detaljert introduksjon til Richge Technology SF6 effektbryter

    Richge Technology mainly focuses on the manufacturing of low-voltage switchgear accessories, high-voltage switchgear components, and indoor/outdoor circuit breaker series. Følgende gir en profesjonell introduksjon til SF6 effektbrytere som referanse.

I. Grunnleggende oversikt over SF6 effektbryter

    SF6 effektbryter er en høyspenningsbryter som bruker svovelheksafluorid (SF6) gass som isolasjon og lysbueslukkemedium, mye brukt i overførings- og distribusjonsfeltene til kraftsystemer.

Kjernefunksjoner:

• Utmerket isolasjonsytelse: Isolasjonsstyrken til SF6-gass er 2,5-3 ganger den for luft, noe som kan redusere utstyrsvolumet betydelig.

• Overlegen lysbueslukkingskapasitet: Høy lysbuesøyleledningsevne, kort lysbuetid (2-2,5 sykluser) og stor brytekapasitet (opptil 80kA).

• Ingen brannfare: SF6-gass er ikke-brennbar med høy sikkerhet.

• Lang levetid: Elektrisk levetid kan nå mer enn 25 år, med lang vedlikeholdssyklus og redusert vedlikeholdsfrekvens.

II. Arbeidsprinsipp og struktur

2.1 Arbeidsprinsipp

Lysbueslukkingsmekanisme:

1. Under åpning skilles de bevegelige og statiske kontaktene for å generere en lysbue, som får SF6-gass til å dekomponere til S-, F-atomer og positive/negative ioner ved høy temperatur.

2. SF6-gassmolekyler fanger frie elektroner for å danne negative ioner, reduserer ledningsevnen til lysbuesøylen og akselererer lysbueutryddelsen.

3. Etter at lysbuen er slukket, gjenoppretter gassen sin opprinnelige isolasjonstilstand.

Gasssirkulasjon:Ved å ta i bruk trykkgasstype eller selvenergitype-prinsippet genereres gassstrøm gjennom stempel- eller bueenergi for raskt å slukke lysbuen og gjenopprette isolasjonen.

2.2 Hovedstruktur

III. Typer og tekniske parametere for SF6 effektbrytere produsert av Richge Technology

3.1 Hovedtyper

1. Klassifisert etter struktur:

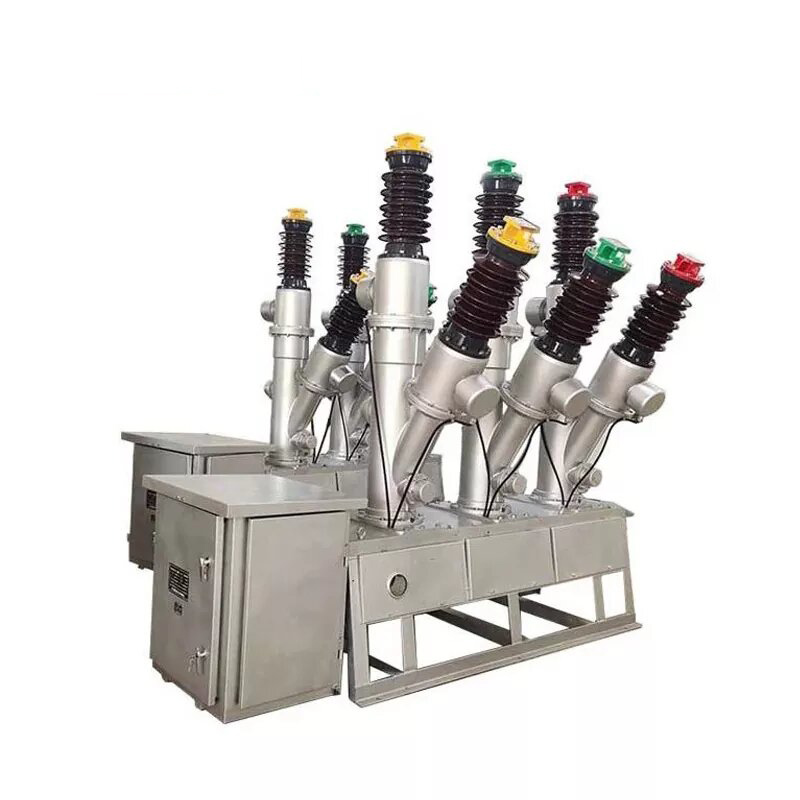

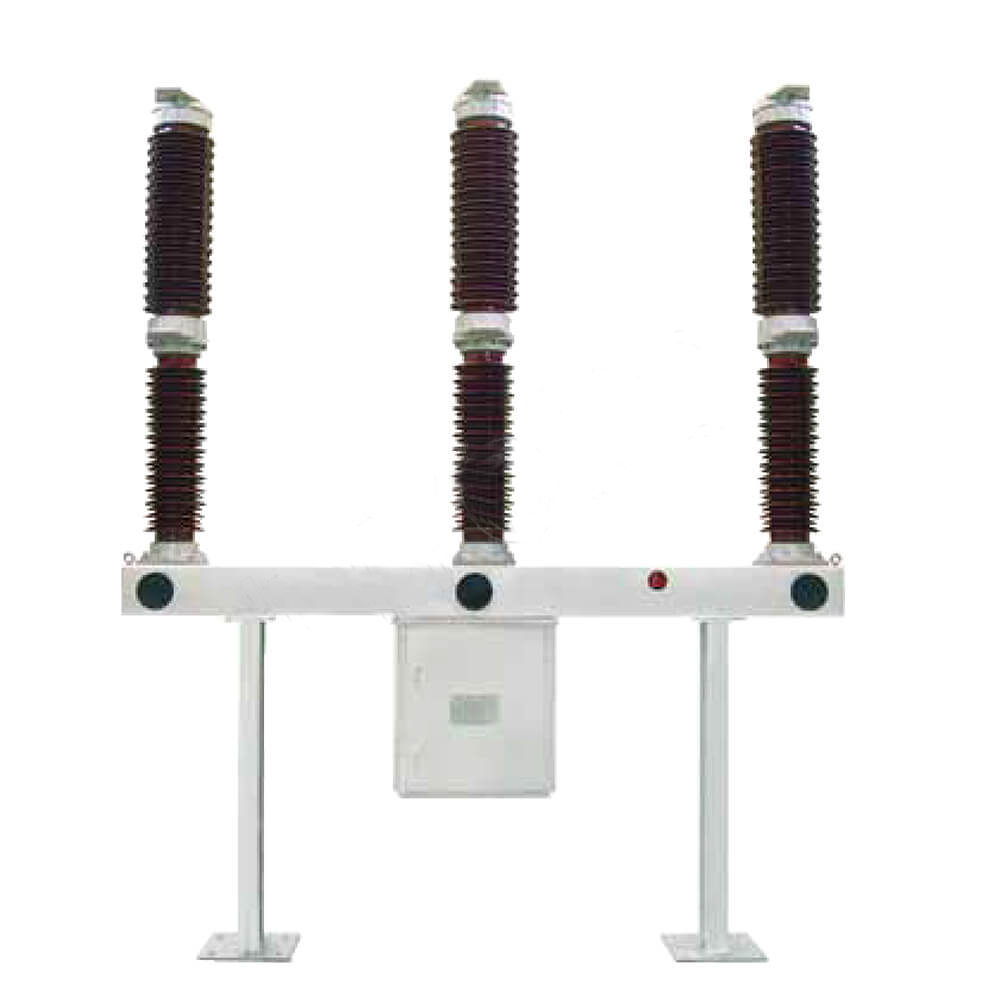

• Porselensøyletype: Trefase uavhengig, stort volum, egnet for utendørsplasser (som FA4-550 type)

• Tanktype (gulvtanktype): Tre-fase felles tank, kompakt struktur, god seismisk ytelse, enkelt vedlikehold

• Strømbryter i GIS kombinert elektrisk utstyr: Integrert med skillebryter, jordingsbryter etc. i et forseglet skall

2. Klassifisert etter lysbueslukkingsmetode:

• Enkelttrykkstype: Kun ett trykk inne i lysbueslukkekammeret, enkel struktur, mye brukt

• Dobbelttrykkstype: Med høy- og lavtrykksluftkamre, bedre lysbueslukking, men kompleks struktur

3.2 Viktige tekniske parametere

IV. Fordeler og bruksscenarier med SF6 effektbryter

4.1 Produktfordeler

1. Utmerket bruddytelse: Kan raskt slukke lysbuer, genererer knapt overspenning og beskytter utstyr og ledninger

2. Høy pålitelighet: Forseglet struktur reduserer påvirkningen av ytre miljø, egnet for ulike tøffe klimaforhold

3. Lavt støynivå: Driftsstøy er mindre enn 85dB, noe som forbedrer arbeidsmiljøet

4. Lite gulvareal: Kompakt struktur, spesielt egnet for bystasjoner og plassbegrensede steder

5. Høyt intelligensnivå: Kan integrere overvåkingssystem for å overvåke gasstetthet, temperatur og driftsstatus i sanntid

4.2 Applikasjonsscenarier

• Kraftoverføringssystem: Beskyttelse og kontroll av 500kV og over ultrahøyspent overføringslinjer

• Nettstasjon: Brukes som beskyttelsesutstyr for hovedtransformatorer og samleskinner

• Industrielt kraftnett: Høyspent kraftdistribusjon for selvforsynte kraftstasjoner i store fabrikker, gruver mv.

• Ny tilknytning til energinettet: Verneutstyr for boosterstasjoner i vindparker og solcelleanlegg

• Urbant strømnett: Kjernekomponent i kompakt GIS-koblingsutstyr

V. Installasjons- og vedlikeholdspunkter

5.1 Installasjonskrav

1. Grunnleggende forberedelse:

• Nivåfeil <1 mm/m for å sikre utstyrets stabilitet

• Perfekt jordingssystem, jordingsmotstand <0,5Ω

2. Gassbehandling:

• Deteksjon av gasslekkasje før installasjon, årlig lekkasjerate bør være <1‰

• Evakuer til under 133 Pa og oppbevar i mer enn 2 timer, fyll deretter med kvalifisert SF6-gass etter å ha bekreftet at ingen lekkasje

• Gasspåfyllingstrykk følger strengt produktmanualkrav, feilkontrollert innenfor ±0,02 MPa

3. Mekanismejustering:

• Åpnings- og lukketid og synkroniseringsjustering oppfyller tekniske krav

• Betjeningsmekanismen er fleksibel uten blokkering

• Hjelpebryter bytter nøyaktig med normal signaltilbakemelding

5.2 Vedlikeholdsmetoder

Regelmessige inspeksjonsartikler:

Spesielt vedlikehold:

• Gasspåfylling: Når trykket faller til alarmverdien (vanligvis 0,05 MPa lavere enn det nominelle trykket), fyll på gass i tide

• Gassbytte: Etter å ha brutt alvorlig feilstrøm, kontroller gasskvaliteten og skift ut om nødvendig

• Kalibrering av tetthetsrelé: Utfør kalibrering hvert 2.-3. år

VI. Forholdsregler og sikkerhetstiltak

1. SF6-gassegenskaper:

• Ren SF6 er ikke-giftig, men lysbue-nedbrytningsprodukter (som SO2, HF) er giftige, så ventilasjon er nødvendig under vedlikehold

• Unngå gasskontakt med hud og luftveier, bruk verneutstyr om nødvendig

2. Vedlikeholdssikkerhet:

• Må først slå av strømmen, verifisere at det ikke er strøm og jord før vedlikehold

• Reduser trykket til null manometertrykk før du slipper ut SF6-gass

• Tvunget ventilasjon i mer enn 15 minutter etter åpning av utstyret for å sikre at intern gass er uttømt

3. Krav til miljøvern:

• SF6 er en sterk klimagass (GWP-verdi 23900), så utslipp bør kontrolleres strengt

• Avfallsgass må resirkuleres og behandles, og må ikke slippes direkte ut i atmosfæren

VII. Sammendrag

    Med sin utmerkede isolasjon og lysbueslukkende ytelse, har SF6-kretsbryter blitt hovedvalget av høyspentbryterutstyr i moderne kraftsystemer, spesielt egnet for kraftoverføring og distribusjonsscenarier med stor kapasitet og høyspentnivå.

Om Richge Technology:

• Selskapet produserer i hovedsak lavspenningskoblingsutstyr (som hovedkretskoblinger, hjelpekretskontakter, betjeningsmekanismer, etc.), høyspenningskoblingskomponenter (som isolasjonsdeler, jordingsbrytere, forriglingsmekanismer, etc.) og innendørs/utendørs strømbryterserier.

• For å lære om Richges komplette produktlinje, anbefales det å besøke dens offisielle nettside (www.richgeswitchgear.com) eller kontakte salgsavdelingen (WhatsAPP: +86 189 5893 8078)
