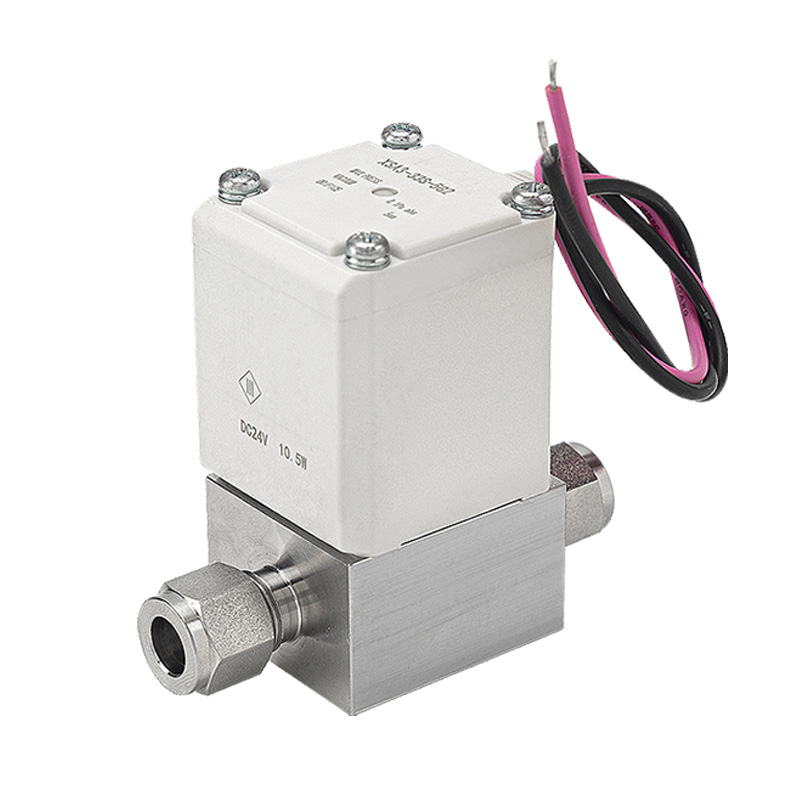

XSA-serien normalt lukket høyvakuum-magnetventil

Merke:SOLH av Richge Technology

1. Produktposisjonering

     SOLH XSA-serien er en normalt lukket magnetventil spesielt utviklet for ultrahøyvakuumkretser. Den realiserer presis på-av-kontroll av luft og inertgassmedier. Med ultimat høy vakuumtoleranse, ultra-minimal lekkasje, ren anti-kontamineringskonstruksjon og rask responshastighet, fungerer den som en kjernevakuumkomponent for presisjonsprosessutstyr, inkludert halvledere, PV-paneler, LCD-skjermer, medisinske og matvaremaskineri.

2. Kjernenøkkelfunksjoner

-- Ultra høy vakuumkompatibilitet

     Minimum absolutt driftstrykk når 1×10⁻⁶ Pa, og oppfyller fullt ut standarder for ultrahøy vakuumprosess for å garantere stabil vakuumretensjon og rask pumpeeffektivitet for vakuumsystemer.

-- Overlegen tett forsegling og ultralav lekkasje

     Intern lekkasje ≤ 1,3×10⁻⁹ Pa·m³/s; ekstern lekkasje ≤ 1,3×10⁻¹¹ Pa·m³/s. Dobbel lavlekkasjeytelse stabiliserer systemets vakuumgrad og eliminerer farlige gassutslippsrisikoer for arbeidsmiljøer.

-- Ren lavpartikkeloptimalisert struktur

     Intern fjær integrert inne i ventilhuset for å redusere friksjon av bevegelige komponenter og partikkelgenerering, perfekt matchende produksjonslinjer med strenge krav til renromskvalitet.

-- Lavt strømforbruk og lett kontur

     Spolestrømforbruk redusert med opptil 25 % sammenlignet med tidligere generasjoner; totalvekt kuttet med maksimalt 18 % (minimum 0,41 kg). Energisparende design forenkler kompakt integrering i presisjonsutstyrsrammer.

-- Flere tilkoblingsalternativer

     To universelle tilkoblingsskjemaer tilgjengelig: ansiktstetningsfittings, 1/4" & 3/8" ferrule kompresjonsfittings, og interne Rc/NPT-gjenger, kompatible med forskjellige standard spesifikasjoner for vakuumrørledninger.

-- Bredt spenningsområde og diverse elektriske terminaler

     Dekker mainstream spenninger inkludert DC24V, AC110V / AC220V. Flere ledningsformer som hurtigpluggterminaler, DIN-terminaler og rørinnganger tilpasser seg alle vanlige automatiserte kontrollsystemer.

-- Stabil og sikker industrisertifisering

     Spole flammehemmende klasse UL94V-0; sertifisert med RoHS, CE, CAT.ES140-7B standarder, egnet for langsiktig kontinuerlig, non-stop industriell drift.

3. Fullstendig teknisk spesifikasjonstabell

4. Typiske applikasjonsscenarier

      --Halvlederproduksjon: Prosesskammergassinjeksjon og vakuumrørledning av/på kontroll

     -- PV og LCD produksjonslinjer: Ultra-høyt vakuum kammer pumpe og trykk holde løkker

     -- Medisinsk utstyr: Vakuumsteriliseringsinstrumenter og analytiske laboratorievakuumkretser

     -- Næringsmiddelindustri: Vakuumpakking og vakuumtørkemaskineri

     -- Vitenskapelige forskningslaboratorier: eksperimentelle enheter med ultrahøyt vakuum og testutstyr for partikkelfysikk

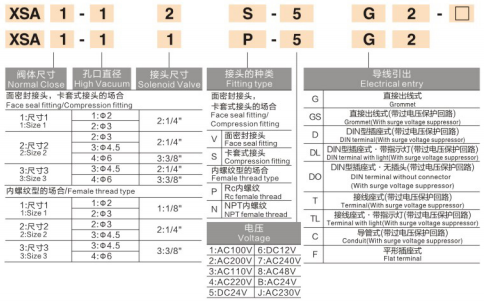

5. Modelleksempler og retningslinjer for valg

5.1: Typiske modellkoder:XSA1-12S-5G2, XSA1-11P-5G2

5.2 Nøkkelvalgpunkter

      -- Bekreft krav til vakuumkvalitet: om 1×10⁻⁶ Pa (abs) ultrahøy vakuumytelse er nødvendig

      -- Velg rørledningstilkoblingstype: Ansiktstetning, hylsebeslag eller Rc/NPT innvendig gjenge

      -- Match spolespenning og elektrisk terminal: DC24V eller AC-serien; hurtigplugg / DIN / rørledninger

      -- Bekreft portstørrelse: 1/4", 3/8" for å tilfredsstille systemflytbehov

Sammendrag av én setning

     SOLH XSA normalt lukket høyvakuummagnetventil støtter 1×10⁻⁶ Pa ultrahøyvakuumdrift med ultralav lekkasje, ren indre struktur med lav partikkel og flere utskiftbare koblinger, og fungerer som en pålitelig svitsjkomponent for alle presisjonsvakuumindustrielle prosesser.
