HLH Series Siderail presisjons lineær glidesylinder

HLH Series Siderail presisjons lineær glidesylinder (resirkulerende kuleføring)

Merke:SOLH av Richge Technology

Produktposisjonering

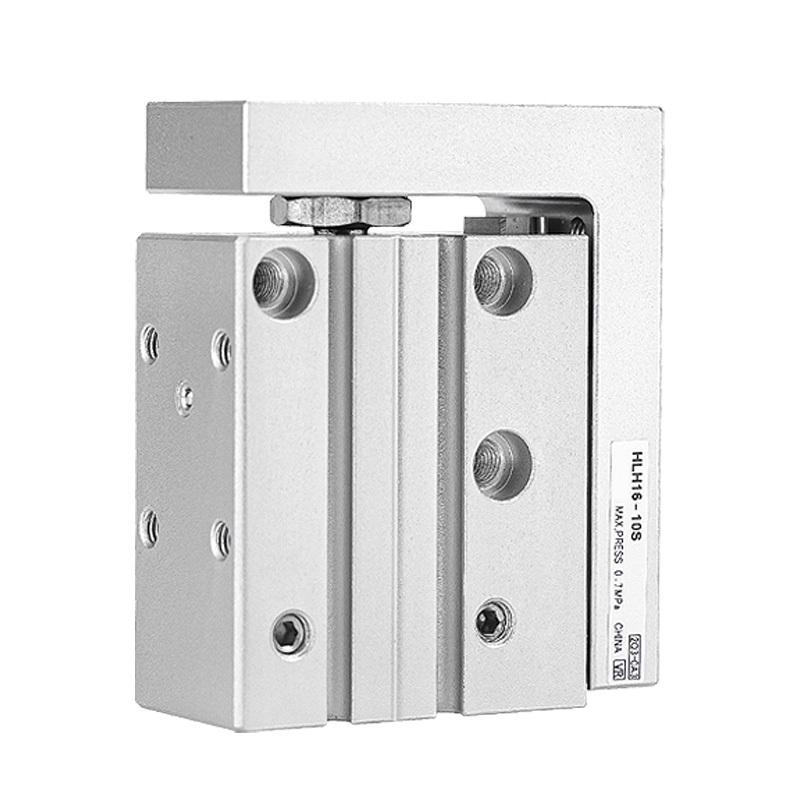

     SOLH HLH-serien er en lavprofils lineær glidesylinder utstyrt med integrert sidemontert L-formet resirkulerende kule lineær styreskinne. Med ultratynn slank kroppsdesign for å spare installasjonsplass, er den spesielt utviklet for presisjonsmontering, posisjonering av lett last og automatiseringsutstyr med begrenset monteringsklaring.

Serieoversikt

     -- Seriekode: HLH (enkelt sideskinnedesign, ingen symmetrisk tvillingskinnevariant)

     -- Styringssystem: Sidemontert lineær føring av resirkulerende kule (L-type integrert skinne)

     -- Driftstype: Dobbeltvirkende frem- og tilbakegående sylinder

     -- Gjeldende medium: ren trykkluft (filtreringspresisjon ≥40μm)

     -- Kjernekonkurransefordeler: Ultratynn profil, 4-veis monteringshull, 3-retnings luftportoppsett, utmerket plassutnyttelse

Kjerne teknisk spesifikasjonstabell

Strukturelle og ytelsesmessige fordeler

  1. Integrert side L-type resirkulerende kuleføringsskinne

     Skinne- og glidevognstruktur i ett stykke gir overlegen retthet og antirotasjonspresisjon; ultrasmal tynn kropp reduserer den totale installasjonsbredden betraktelig.

  2. Universell 4-veis monteringsoppsett

     Monteringstappede hull maskinert på bunnen, siden, fremre og bakre endeflater av hoveddelen; fleksibel feste fra fire retninger for å passe til kompleks kompakt utstyrslayout.

  3. Fleksibel 3-veis luftportkonfigurasjon

     Luftinntaks-/utløpsporter tilgjengelig på baksiden, sidesiden og fronten; svært fritt røropplegg for pen og ryddig kretsføring.

  4. Dobbelt armaturmonteringsflater

     Tapede hull for montering av verktøy på både oversiden og forsiden av glidevognen; posisjonering av pinnehull på toppplanet for å garantere nøyaktig jiggposisjonering.

  5. Forbearbeidede sensorspor

     Standard skyvespor på begge sider av sylinderhuset for enkel installasjon og justerbar plassering av magnetiske reed-brytere.

  6. Innebygd flytende ledd

     Flytende forbindelse mellom stempelstang og glidevogn eliminerer sidebelastningsbelastning og beskytter den interne stempelenheten mot avbøyningsskader.

Navneregel for modellkode

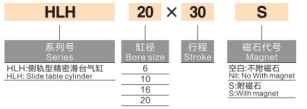

   1. Eksempel: HLH16×30S

     -- HLH: Seriekode for sideskinne tynn glidesylinder

     -- 16: Sylinderboringsdiameter (mm)

     -- 30: Nominell slaglengde (mm)

     -- S: Innebygd permanent magnetisk ring (standard fabrikkkonfigurasjon)

Teoretisk utgangskrafttabell (enhet: N)

Retningslinjer for modellvalg og typiske bruksområder

  1. Nøkkelpunkter for valg

     -- Prioritet for plassbegrensninger: Velg HLH når installasjonsklaringen er ekstremt begrenset, og krever ultratynne, smale glideaktuatorer.

     -- Belastningskarakteristikk: Egnet for lett frem- og tilbakegående bevegelse uten åpenbar eksentrisk sidebelastning, høye krav til gjentatt posisjoneringsnøyaktighet.

     -- Sammenligning med HLQ-serien: HLH tynnere og plassbesparende; HLQ tvillingskinne med høyere stivhet og større lastekapasitet.

  2. Typiske industrielle anvendelsesscenarier

     -- Presisjonsmonteringsutstyr for 3C elektronikk og halvlederproduksjon

     -- Mini automatiserte testjigger og inspeksjonsstasjoner

     -- Lette presisjonsklemme-, skyve- og posisjoneringsmekanismer

     -- Frem- og tilbakegående bevegelsesenheter med lett belastning installert inne i smalt kompakt maskineri

Sammendrag av én setning

     SOLH HLH ultratynn side L-skinne lineær glidesylinder tar i bruk resirkulerende kuleføring, støtter 4-veis montering og 3-veis luftportoppsett med innebygd magnetisk ring som standard, den ideelle pneumatiske aktuatoren for presisjonsposisjonering av lett last for 3C- og halvlederautomatiseringsutstyr.
