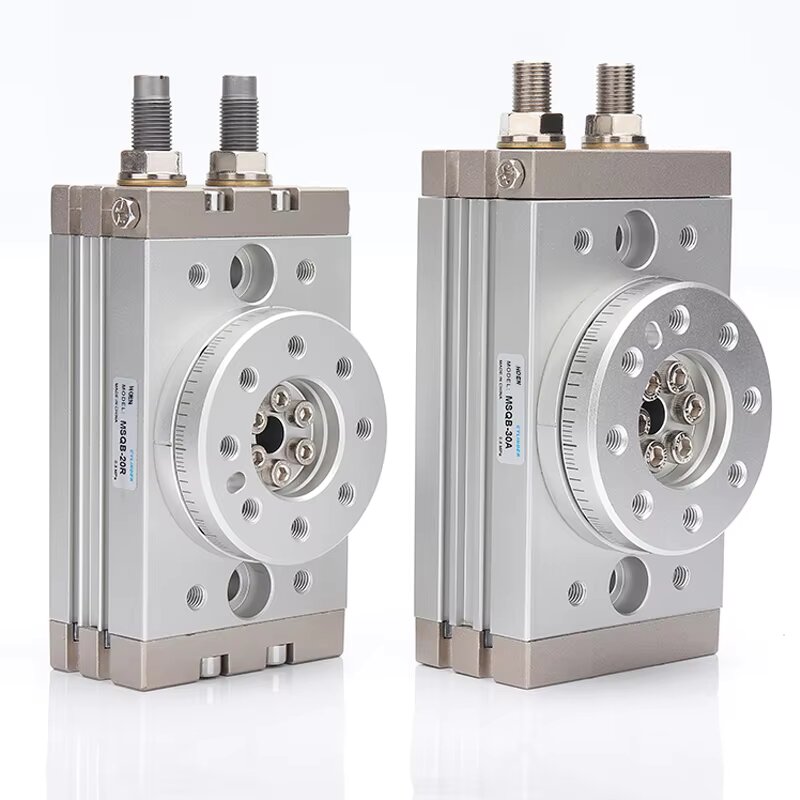

Roterende aktuator i HRQ-serien

Merke:SOLH av Richge Technology

Produktposisjonering

     SOLH HRQ roterende sylinder tar i bruk symmetrisk to-stempel rack & pinion transmisjonsstruktur, med ultra-jevn rotasjon, dobbel utgangstrykk og høy gjentatt posisjoneringsnøyaktighet. Svingvinkel kontinuerlig justerbar innen 0~190°, bredt utplassert for roterende indeksering, arbeidsstykkeklemming, vippe- og sorteringsstasjoner på alt automatisert produksjonsutstyr.

Serie hurtigvalgstabell

Universal Core Teknisk spesifikasjonstabell

Utgangsmoment og tillatte belastningsdata

  1. Teoretisk utgangsmoment (0,5 MPa tilluft, enhet: N·m)

  2. Referansetabell for maksimal tillatt belastning

Tips for valg av lastsikkerhet

     -- Faktisk arbeidsbelastning må tilfredsstille sikkerhetsformelen nedenfor for å unngå deformasjon og tidlig svikt:

     -- Faktisk aksialbelastning / maks. aksial belastning + faktisk radiell belastning / maks radiell belastning + faktisk bøyemoment / maks. bøyemoment ≤ 15.

Strukturelle designfordeler

  1. Symmetrisk tannstangdrev

     -- Balansert dobbeltstempel gir dobbelt utgangsmoment, stabil rotasjon uten risting, utmerket posisjoneringsnøyaktighet og overlegen tunglastbærende kapasitet sammenlignet med roterende sylindre med enkeltvinger.

  2. Monteringsbase i flere retninger

     -- HRQ10~HRQ200: monteringshull med tapede hull fordelt på begge sideflater;

     -- Micro HRQ2/3/7: monteringshull på bunnplanet; fleksibel layout for kompakte utstyrsrammer.

  3. Sentralt hult gjennomgående hull

     -- Hul design på roterende bordflate gjør at luftslanger, sensorkabler kan passere gjennom midten, pen intern røroppsett uten ekstern linjeinterferens.

  4. To valgfrie bufferløsninger

     - Mekanisk grenseskruebuffer: Lav pris, egnet for lett belastning og lavhastighets intermitterende drift

     -- Hydraulisk støtdemper (-A suffiks): Energiabsorpsjonskapasitet 3~5 ganger høyere enn skruebuffer, undertrykker effektivt støtvibrasjoner ved høyhastighets stopp for tung last, garanterer presis repeterbarhet for posisjonering

  5. Universal Magnetic Switch-kompatibilitet

     -- Standard forhåndsbearbeidede sensorspor på begge sider av sylinderkroppen, kompatible med D-M9BV, D-A93 og andre generelle magnetiske reed-brytere for roterende signaltilbakemelding til PLS-kontrollsystemet.

Komplett modellnavneregel

  1. Grunnleggende modelleksempel: HRQ30-A

     -- HRQ: Seriekode for roterende tannstang og pinjongsylinder

     -- 30: Rammestørrelseskode, som tilsvarer faste dreiemoment- og belastningsparametere

     -- -A: Suffiks for innebygd hydraulisk støtdemper; ingen suffiks = mekanisk grenseskruebuffer

  2. Utvidet suffiksdefinisjon

     -- -S: Endelokk i rustfritt stål for anti-korrosjon fuktig miljø

     -- Gjengealternativer: PT konisk gjenge, G parallellgjenge, NPT amerikansk standardgjenge

Trinn-for-trinn veiledning og typiske applikasjoner

  1. Utvalgsprioritetsregler

     -- Høy hastighet, tung belastning av arbeidsstykket, stoppposisjonering med høy presisjon → HRQ□-A hydraulisk buffermodell

     -- Lett belastning, lav syklushastighet, streng kostnadskontroll → Standard HRQ skrubufferversjon

     -- Fuktig / lett etsende verkstedmiljø → HRQ□-A(S) variant av endestykke i rustfritt stål

     -- Lasttilpasningsprioritet: Verifiser tre kjerneindikatorer samtidig – utgangsmoment, bøyemoment, radiell og aksial tillatt belastning

  2. Typiske industrielle anvendelsesscenarier

     -- Automatisk presisjonsmontering: Roterende delmontering, skruestrammingstasjoner

     -- Materialsorteringslogistikk: 90°/180° vending av arbeidsstykket, bytte av transportbåndretning

     -- Pneumatisk klemmefester: Roterende jiggklemming og omsetningsmekanisme

     -- Emballasjemaskineri: Rotasjon av flasker, roterende stasjoner for automatisk etikettfesting

Ytelsessammenligning: HRQ tannstang vs vingetype roterende sylinder

Sammendrag av én setning

     SOLH HRQ roterende sylinder med dobbelt stempel og tannstang tilbyr mekaniske skruer/hydraulisk buffer valgfrie varianter med rustfritt stål korrosjonsbestandig versjon, flerveis montering og sentral hulborddesign, som gir stabil høymoment og kraftig roterende posisjonering for automatisk montering, pakking og materialsortering produksjonslinjer.
