Innendørs vakuumkrets breake

Vi er opptatt av å utvikle belastningsbryter, utendørs høyspenning Auto Recloser, innendørs spenningsvakuumbryter som er nærmere forbrukernes behov og gi forbrukerne bedre produkter. Vi tar alltid givende samfunn som en velsignelse og tar velstand og revitalisering av moderlandet som vårt eget ansvar. Vårt selskap tar vårt bedrifts omdømme og personalkvalitet foran bedriftsutviklingen som vår utviklingsgaranti. Vi insisterer på ideen om vitenskap og teknologi er den første produktive styrken. Med våre tekniske skilder, effektive styrings- og høykvalitetsprodukter har vi vunnet ros fra våre kunder med våre kostnadseffektive varer.

Innendørs vakuumkretsbryter er en nøkkelbryterenhet som er mye brukt i innendørs medium og lavspennings kraftsystemer. Kjernefunksjonen er bruken av vakuum som bue-legending og isolerende medium, som kan koble/koble fra kretsløp under normal drift og raskt kutte av strøm i tilfelle feil (for eksempel kortslutning), og dermed spiller en rolle i å kontrollere og beskytte kraftsystemet.

Kjernearbeidsprinsipp

Kjernekomponenten i en vakuumskretsbryter er vakuumavbrudd, hvis interiør blir evakuert til en ekstremt høy vakuumgrad (vanligvis under 10⁻⁴ PA). Når effektbryteren åpnes, genereres en bue som de bevegelige og statiske kontaktene atskilt. På grunn av det nesten fullstendige fraværet av gassmolekyler i vakuumet, kan ikke buen opprettholde forbrenning (mangler ioniserende medium), og den høye isolasjonsstyrken til vakuumet slukker raskt buen, noe som muliggjør pålitelig brudd. Denne bue-slukkingsmetoden krever ingen ekstra bue-legendende medier (for eksempel olje eller SF₆-gass), noe som gjør sin sikkerhet og stabilitet betydelig overlegen over tradisjonelle effektbrytere.

Hovedstrukturelle komponenter

1.Vacuum Interrupter:Kjernekomponenten, sammensatt av et forseglet keramisk eller glassskall, bevegelige og statiske kontakter, et skjold osv., Ansvarlig for bue -slukking og isolasjon.

2. Operasjonsmekanisme:Kraftinnretningen som driver kontaktene for å åpne og lukke, med vanlige typer inkludert fjærdriftsmekanismer (mest brukt, med pålitelig drift og lavt energiforbruk) og elektromagnetiske driftsmekanismer.

3. Insulering av støtte:Støtter sammenbrudd og ledende deler, vanligvis laget av epoksyharpiks eller porselensmaterialer for å sikre isolasjon til bakken.

4. Ledende krets:Inkluderer innkommende terminaler, utgående terminaler og kontakttilkoblinger, ansvarlig for gjeldende ledning.

5.Housing/Frame:Beskytter interne komponenter, vanligvis laget av metall eller isolerende materialer, tilpasset innemiljøer.

Viktige funksjoner

1.Strong ARC-S-Slippende evne:Buer i vakuum slukkes ekstremt raskt (i millisekunder), med stor bruddkapasitet, noe som muliggjør pålitelig avbrudd i kortslutningsstrømmer.

2. Lang levetid:Mekanisk levetid kan overstige 10.000-50.000 operasjoner, og elektrisk levetid (antall kortslutningsbrytende operasjoner) kan nå dusinvis av ganger, langt høyere enn for oljekretsbrytere.

3. Lave vedlikeholdskrav:Vakuumavbruddet er godt forseglet, knapt påvirket av miljøet (som støv og fuktighet), og krever ingen hyppig erstatning av bue-slippende medier, noe som resulterer i lave drifts- og vedlikeholdskostnader.

4.Small størrelse og lett vekt:Kompakt struktur, egnet for installasjon i smale innendørs rom (for eksempel distribusjonsrom og bytteskap).

5. miljø vennlig og trygg:Ingen olje, SF₆ eller andre klimagasser, og unngår risiko for brann eller miljøforurensning.

6. Tilpasset for hyppige operasjoner:Ideell for scenarier som krever hyppig bytte av utstyr som motorer og kondensatorer.

View as

10KV 11kV 12kV Høyspenning AC 630A Innendørs innebygd polet Fast type VCB Vacuum Circuit Breaker

VBI-12 innendørs høyspenningsvakuumkretsbryter er trefaset AC 50Hz, nominell spenning på 12 kV innendørs enhet, for industrielle og gruvebedrifter, kraftverk og transformatorstasjoner som elektrisk utstyrskontroll og beskyttelsesformål, og for hyppig drift av stedet. Produkt er i samsvar med standard GB1984 & IEC62271-100. VBI-12 VCB montert vanligvis i Switchgear-panelet KYN28 og XGN. Det er aktuelt ved anledninger med hyppig drift, har funksjoner av høyhastighets omloser, flere åpninger/lukkende, pålitelige mekaniske sammenlåser. Den har fast type og tilbaketrekkbar type. Det vedtar det sammensatte isolerte materialet, det er ingen forurensning og eksplosjonsfare, isolasjonsnivået er høyt.

Se mer >> Send forespørsel >>

10KV 12kV Medium Spenning Håndvart Type VCB med isolasjonsrør med ledende deler

VSG-12 innendørs høyspenningsvakuumkretsbryter er designet for bruk i innendørs switchgear-applikasjoner innen 12 kV kraftsystemer med en trefaset AC 50Hz nominell spenning. Det fungerer som en avgjørende beskyttelses- og kontrollenhet for strømfordelingsutstyr og industrianlegg. Denne effektbryteren er egnet for miljøer som krever hyppige operasjoner med den nominelle strømmen eller evnen til å avbryte kortslutningsstrømmer flere ganger. Husbryteren har en modulær design, der driftsmekanismen og effektbryteren kan skilles, noe som gir raske erstatninger og montering. VSG Vacuum Circuit Breaker er et nytt innendørs bryterutstyr. Det brukes hovedsakelig for trefaset AC-kraftsystem med nominell spenning på 12 kV og nominell frekvens på 50-60Hz. Det har fordelene med kompakt struktur, høy pålitelighet, liten driftsvibrasjon og enkelt vedlikehold. Det kan brukes mye i kraftverk, stålfabrikker, metallurgi, petrokjemisk, transport, bygninger og andre industri- og gruvebedrifter. Som et bryterutstyr for å beskytte høyspentmotorer, transformatorer, linjefeil og andre belastninger.

Se mer >> Send forespørsel >>

12kV fast vakuumbryter med CT68 -driftsmekanisme

Modell CT68-12 Innendørs vakuumskretsbryterbruk med CT68 fjærdriftsmekanisme. Det er trefaset AC, 50 Hz innendørs kraftfordelingsutstyr med spenningen på 12 kV, hovedsakelig brukt i distribuerte kraftsystemer, gruver, petroleum, kjemisk industri, metallurgi, konstruksjon, transport, kullgruver og kommuner, samt i strømforsyningen og distribusjonssystemene til urbane boligbygg og offentlige fasiliteter og andre steder. Det er mye brukt for å beskytte høyspenningsutstyr fra overstrøm, kortslutning, underspenning og overspenning, og kan pålitelig garantere sikker drift av kraftutstyr. Kjørebryteren har en modulær design, der driftsmekanismen og effektbryteren kan skilles, og tillater hurtig erstatning og montering.

Se mer >> Send forespørsel >>

24 kV innendørs medium spenning fjærenergi lagringsmekanisme Isolasjon Forsterket vakuum effektbryter med isolert partisjon

ZN12-24 Vacuum Circuit Breaker er en innendørs høyspent bryterutstyr med en nominell spenning på 24 kV og trefaset AC 50Hz. Som introduseres teknologien fra det tysk selskapet ， dens driftsmekanisme er en vårenergilagringstype, som kan betjenes av AC eller DC, eller manuelt. Denne effektbryteren er en forsterket isolasjonstype, som oppfyller kravene i bruksmiljøet i forurensede områder i klasse II. Denne effektbryteren har enkel struktur, sterk bruddkapasitet, lang levetid, komplette driftsfunksjoner, ingen eksplosjonsfare, enkelt vedlikehold, egnet for kontroll eller beskyttelsesbryter av kraftverk, transformatorstasjon og andre overførings- og distribusjonssystemer, spesielt egnet for å bryte viktige belastninger og ofte betjente steder. Dette produktet er i samsvar med relatert krav til GB1984, JB3855, DL403 og IEC -standarder.

Se mer >> Send forespørsel >>

24 kV vakuum effektbryter med CT68 vårens driftsmekanisme

CT68-24 Vacuum-kretsbryter er en innendørs høyspent vakuumkretsbryter, hovedsakelig brukt i distribuerte kraftsystemer, gruver, petroleum, kjemisk industri, metallurgi, konstruksjon, transport, kullgruver og kommuner, samt i strømforsyningen og distribusjonssystemene til urban boligbygging og offentlig ansikt. Det er mye brukt for å beskytte høyspenningsutstyr fra overstrøm, kortslutning, underspenning og overspenning, og kan pålitelig garantere sikker drift av strømutstyr. CT68-24 Vakuumkretsbryter vedtar fullt lukket struktur (sentral type), har god vanntett og fuktsikker ytelse, og kan fungere under tøffe miljøforhold. Den har god termisk stabilitet av kortslutningsstrøm, sterk overspenningsevne og kortslutningsbruddskapasitet. I tillegg kan det raskt koble ledninger, kabler og annet utstyr for å forbedre installasjonseffektiviteten og gjøre installasjon og vedlikehold av nettstedet mer praktisk. CT68-24 Vacuum Circuit Breaker er mye brukt hjemme og i utlandet, og er et kraftutstyr av høy kvalitet, kjent for sin pålitelige ytelse, utmerkede kvalitet og lange levetid.

Se mer >> Send forespørsel >>

35kV gulvmontert vakuumskretsbryter med VBI fjærdrevet mekanisme

VBI innendørs høyspenningsvakuumkretsbryter har pålitelig ytelse og er enkel å installere. Det er det beste valget for kontroll og beskyttelse av høyspenningsoverføring og distribusjonssystemer. Den VBI-40,5 gulvmonterte vakuumkretsbryteren er en høyytelses, middels spenningsbryterenhet designet for pålitelig beskyttelse og kontroll av elektriske systemer vurdert til 40,5 kV. Ved å bruke avansert vakuum sammenhengsteknologi sikrer det effektiv bue -slukking, minimalt vedlikehold og en lang drifts levetid. Denne bryteren er ideell for kraftdistribusjonsnettverk, industrianlegg og transformatorer, og kombinerer robust konstruksjon med brukervennlig drift.

Se mer >> Send forespørsel >>

35kV innendørs SF6 Gas Circuit Breaker

Bruk av Indoorsf6 effektbryter SF6-kretsbrytere er en perfekt oppgradering av fôring av kraftinfrastruktur, spesielt i situasjoner der isolasjonen av motorer og kabler er følsom for dielektrisk stress. Nedetid for vedlikehold. LYHM4 Medium Spenning Circuit Breaker bruker svovelheksafluorid (SF6) gass som lysbue som slukker og isolerer medium. SF6 -gass har glatte bruddegenskaper, og det vil ikke være noe avskjæringsfenomen når du bryter strømmen, og ingen driftsoverspenning vil oppstå. Denne utmerkede egenskapen sikrer at effektbryteren har et langt elektrisk liv. Og innvirkningen på utstyret under drift, det dielektriske nivået og termisk stress vil ikke bli påvirket.

Se mer >> Send forespørsel >>

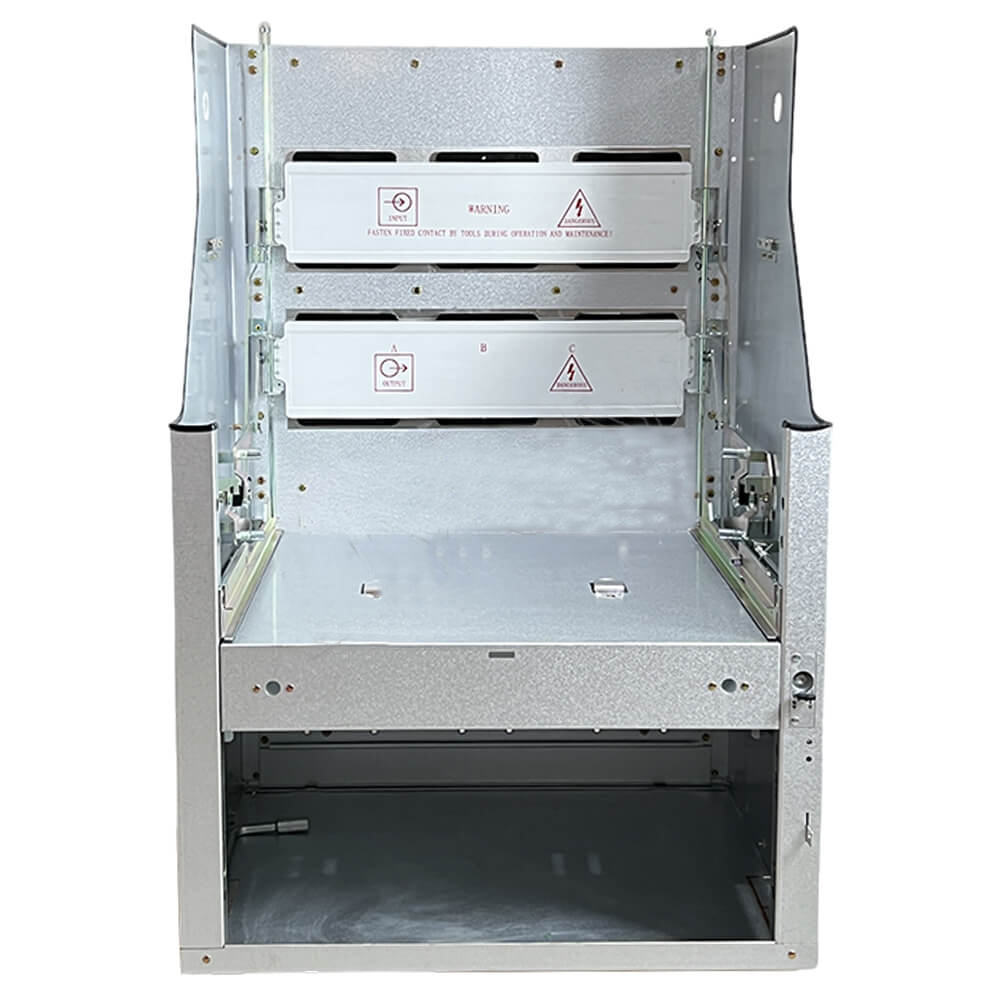

Tilpassbar 24kV VS1 Vacuum Circuit Breaker VCB Base med kontaktboks

Deres kompakte dimensjoner og begrensede vekter gjør at PREC -kuben Type Pb/F faste deler til den ideelle løsningen for å erstatte faste effektbrytere med uttakskomstøtter, for ettermontering av aktiviteter og for å oppgradere foreldet bryterutstyr til de nye standardene. Power Cube Type Pb/F faste deler er fabrikkmontert og testet, og der det er aktuelt, overholder IEC 62271-200 og IEC 62271-1-standarder. De faste delene tillater konstruksjon av ARC-proof Switchgear-Klassifisering LSC2B-PM IAC BFLR eller LSC2B-PM AFLR I henhold til IEC 62271-200 (i samsvar med IEC 62271 standarder for generelle egenskaper).

Se mer >> Send forespørsel >>

Høyspenning GIS -effektbryter (med isolasjon med jording) for gassisolert bryterutstyr

Hvorvidt kunder velger luftisolert eller gassisolert bryterutstyr, avhenger av applikasjonen, så vel som av noen aspekter som den opprinnelige investeringskostnaden, totale eierkostnader, tilgjengelig plass og beliggenhet (dvs. høyde, støv, etc.). Vi oppfordrer deg til å komme i kontakt med salgsekspertene våre for å få de riktige rådene. GIS -effektbryteren brukes til gassisolert bryterutstyr, bruker splintstruktur. Det er enkelt å installere, pålitelig brytende ytelse, lang mekanisk levetid og ingen vedlikehold. Det er erstattet for vakuum effektbryter som brukes i oppblåsbartskap. Produktytelsen oppfylte standarden for GB1984-2014E2-M2-C2 Krav til effektbryter.

Se mer >> Send forespørsel >>

Richge er en profesjonell Innendørs vakuumkrets breake-produsent og leverandør i Kina. Hvis du er interessert i våre lavprisprodukter, vennligst kontakt oss.
