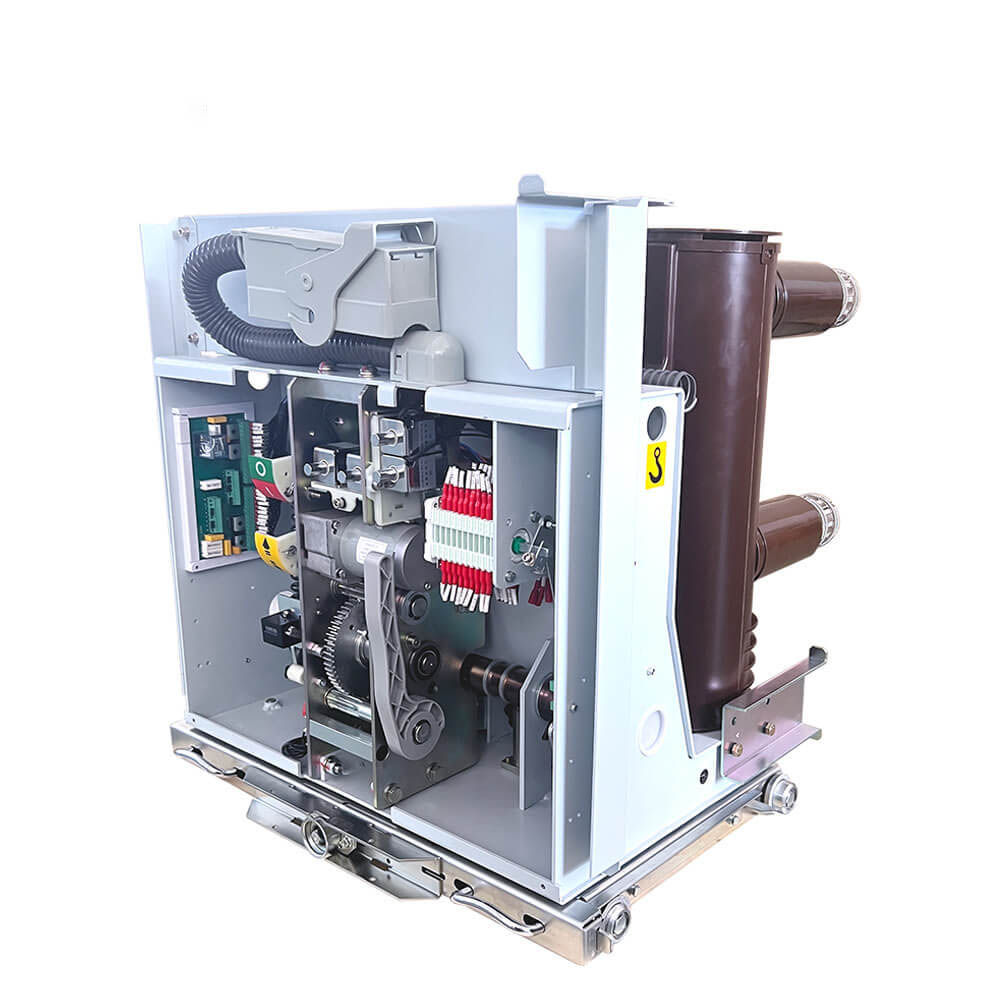

10KV 12kV Medium Spenning Håndvart Type VCB med isolasjonsrør med ledende deler

10KV 12kV Medium Spenning Håndvart Type VCB med isolasjonsrør med ledende deler

     VSG-type innendørs høyspenningsvakuumkretsbryter er egnet for å bytte forskjellige belastninger med forskjellige natur og hyppige operasjoner i kraftsystemer med trefaset AC 50Hz og nominell spenning på 7,2kV-40,5kV. Og beskyttelse og kontroll av elektrisk utstyr i transformatorstasjoner. Det kan utstyres med KYN28A og andre midtmonterte håndcart-typen bryterutstyr, og kan også være utstyrt med XGN-fast bryterutstyr.

     VSG-type innendørs høyspenningsvakuum-kretsbryter er i samsvar med den nasjonale standarden GB1984 “AC High-Spence Circuit Breaker”, JB/T3855 “3.6 ~ 40.5kV innendørs AC High-Voltage Vacuum Circuit” og IEC60056 “High-Voltage AC-rirser”. Møt “10-35kV innendørs høyspenningsvakuumskretsbryter bestilling av tekniske forhold”. Det har fordelene med liten størrelse, lett vekt, egnet for hyppig drift og avbrudd uten vedlikehold, og brukes mer populært i 3KV-40.5KV distribusjonsnett.

    VSG -mekanismen bruker en CAM (i kjernemodulen til mekanismen) for å drive spindelen direkte (i rammespindelmodulen) for å redusere overføringskoblingen og forbedre overføringseffektiviteten (ingen hengselforbindelse). Reduser energiinngangen til produktet og øke levetiden til produktet. Installer hovedkretsmodulen, det vil si, fullfør den grunnleggende konfigurasjonen av vakuumkretsbryteren. Installer deretter chassisbilmodulen, kontaktarmen, kontakten og den isolerende hylsen for å fullføre konfigurasjonen av den håndrankede effektbryteren.

Tekniske funksjoner

1. Den første generasjonen av den bygde håndcart i Kina med uavhengige intellektuelle rettigheter. Det har en modnet teknologi og høy pris/ytelsesgrad.

2. Nøkkeldelene vedtar nikkel-fosfor-legeringsplatting med perfekt slitemotstand og korrosjonsmotstand.

3. Nøkkeldelene er laget av oss selv for å sikre produktene for å oppfylle designkravet til design

4. Den sylindriske komposittisolasjon Hovedkretsen har lite volum, fri for vedlikehold og få tjenester.

Viktige tekniske parametere:

· Rangert isolasjonsnivå: 75kV

· Rangert lynimpuls Tålstand Spenning: 42KV

· Vurdert strøm: 630a, 1250a, 1600a, 2000a, 2500a, 3150a, 5000a

· Vurdert kortslutningsbrytende strøm: 25KA, 31,5KA, 40KA

· Rangert kortslutning som gjør strøm (topp): 63KA, 80KA, 100KA

· Vurdert kortslutningsvarighet: 4 sekunder

· Rangert driftssekvens: O-0.3S-Co-180S-CO eller O-180S-CO-180S-CO (40KA)

· Vurdert enkelt/back-to-back kondensator Bank Breaking Current: 630A/400A

· Antall operasjoner ved rangert kortslutningsbrytende strøm: 30 ganger

· Lukketid: 30-70ms

· Åpningstid: 20-50ms

· Mekanisk liv: 30 000 operasjoner

· Rangert energilagring og driftsspenning: AC220/110V, DC220/100V

· Kontaktgap: 11 ± 1mm

· Overtravel av kontakt: 3,5 ± 0,5 mm

· Gjennomsnittlig lukkehastighet: 0,5-0,8m/s

· Gjennomsnittlig åpningshastighet: 0,9-1,2m/s

· Kontakt sprett tid ved stenging: ≤2ms

· Synkroniseringstid for tre-fase åpning og lukking: ≤2ms

· Hovedkretsresistens: ≤50μΩ (630a), ≤45μΩ (1250a), ≤35μΩ (1600-2000a), ≤25μΩ (2500a og over)

Produktfunksjoner:

· Bred anvendbarhet: De modulære driftsmekanismene VCB VSG-12 innendørs høyspenningsvakuumkretsbryter er egnet for en rekke miljøer og er spesielt godt egnet for applikasjoner som krever hyppige operasjoner og høy pålitelighet i kraftsystemer.

· Modulær design: Driftsmekanismen bruker en modulær design, og gir bekvemmeligheten av raske erstatninger og montering.

· Sikkerhet og pålitelighet: Det kan skilte med enestående elektrisk ytelse, pålitelig beskytte og kontrollere strømutstyr.

· Lang mekanisk liv: Med et høyt mekanisk liv tåler det lengre bruksperioder.

Avansert design: Funksjoner som kontaktgap og kontaktovertravel sikrer høy ytelse og pålitelighet.

Grunnleggende info.

Teknisk parameter

Dimensjonal tegning:

Driftsmiljø:

· Omgivelsestemperatur: Ikke over +40 ° C, ikke mindre enn -15 ° C (lagring ved -30 ° C er ikke tillatt).

· Høyde: Ikke over 1000m.

· Relativ luftfuktighet: Daglig gjennomsnitt ikke over 95%, månedlig gjennomsnitt ikke over 90%. Daglig gjennomsnittlig metningsdamptrykk som ikke overstiger 22 × 10-3MPa, månedlig gjennomsnitt ikke over 18 × 10-3MPa.

· Seismisk intensitet: Ikke overstiger nivå 8.

· Søknadssteder: Egnet for bruk på steder uten brann, eksplosjoner, alvorlig forurensning, kjemisk korrosjon og alvorlig vibrasjon.

Bestillingsinstruksjon

1. VCB full type, hovedtekniske spesifikasjoner, faseavstand og mengde

2. Type og spesifikasjon av servicespenning

3. Navnet og mengden av reservedeler
