Roterende aktuatorbord i MSQ-serien med tannstang (SOLH Richge-teknologi)

Merke:SOLH av Richge Technology

Produktoversikt

     SOLH MSQ-serien tar i bruk symmetrisk drivstruktur med to stempels tannstang og tannhjul, delt inn i to underserier: MSQB standardkvalitet og MSQA høypresisjonsklasse. Den har integrert sirkulært monteringsbord med sentralt hult gjennomgående hull, svingvinkel kontinuerlig justerbar fra 0~190°.

Symmetrisk tannstang med to stempel leverer 3~4 ganger større utgangsmoment og overlegen radiell/aksial belastningskapasitet sammenlignet med CRQ roterende sylindre av skovltype. To støtdempningsalternativer tilgjengelig: innebygd gummibuffer eller integrert hydraulisk buffer. Dobbel luftportoppsett (endeflate/sidefront) forenkler slangeoppsett; kompatible magnetiske reed-brytere for tilbakemelding av roterende posisjonssignal. Mye brukt for automatisert indeksering, vending av arbeidsstykker og presisjonsposisjoneringsstasjoner.

Serieklassifiserings- og utvalgstabell (presisjon + buffertilpasning)

Komplette modellkodingsregler

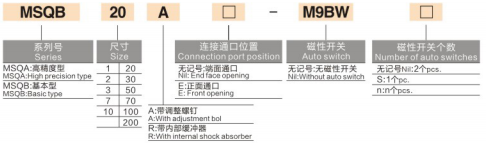

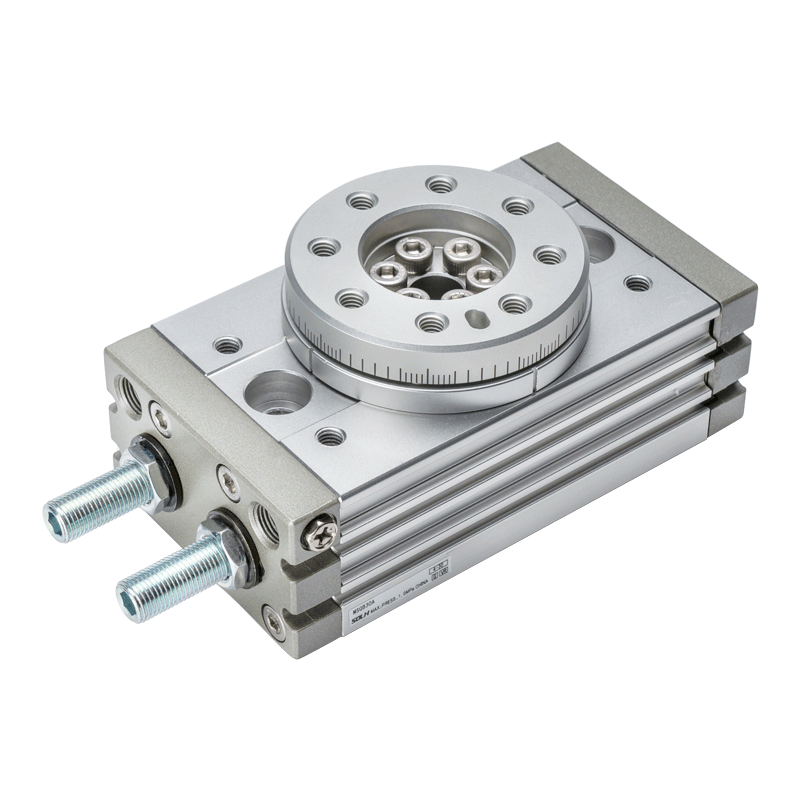

  1. Koderegel 1: MSQB20A-□-M9BW-□

     Eksempel: MSQB20A-M9BW

     -- MSQB / MSQA: Serieidentifikator

        MSQB = Standard grunnserie; MSQA = Høypresisjonspresisjonsserie

     -- 20: Rammestørrelse (tilgjengelig: 10 / 20 / 30 / 50 / 70 / 100 / 200)

     -- A/R: Vinkeljustering og bufferkode

        A = Justeringsskruer for dobbel endevinkel; R = Innebygd hydraulisk støtdemper; ingen suffiks = kun gummibuffer

     -- Midtboks: Luftportposisjon

        Blank = Endeflateluftporter; E = Sidefront luftporter

     -- M9BW: Modell med magnetbryter

        Blank = Uten magnetbryter; M9BW / M9BL universal reed sensor kompatibel

     -- Siste boks: Magnetisk brytermengde

        Blank = Standard 2 stk; S = Enkelt stykke; Egendefinert tall = tilpasset antall

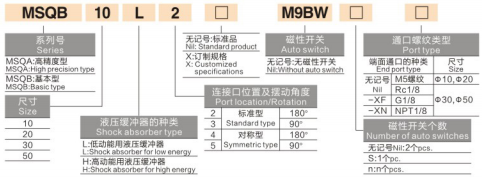

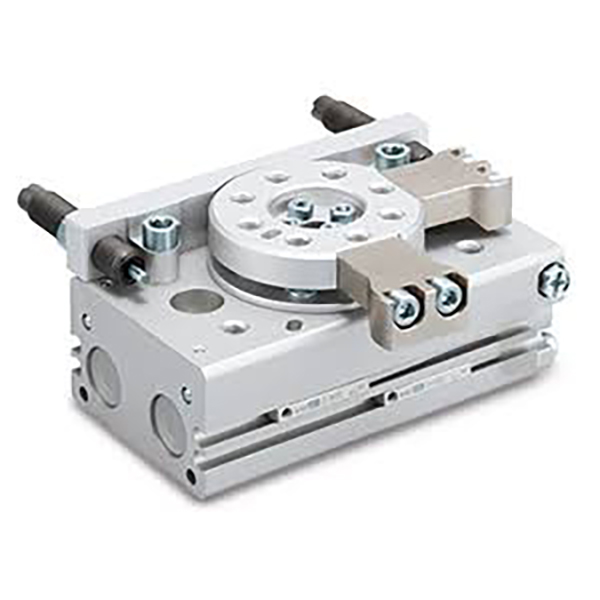

  2. Koderegel 2: MSQB10L2-□-M9BW-□-□

     Eksempel: MSQB10L2-M9BW

     -- MSQB: Standard serie; rammestørrelse 10/20/30/50

     -- L / H: Hydraulisk buffer kinetisk energiklasse (kun for R hydraulisk versjon)

        L = Hydraulisk buffer med lav kinetisk energi; H = Hydraulisk buffer med høy kinetisk energi

     -- Siffer 2/3/4/5: Spesifikasjon av fast svingvinkel

        2 = Standard 180°; 3 = 90°; 4 = symmetrisk 180°; 5 = Symmetrisk 90°

     -- Midtboks: Egendefinert merking X, blank = standard lagermodell

     -- M9BW: Magnetisk bryter, blank = ingen sensor utstyrt

     -- Nest siste boks: Magnetisk brytermengde; blank=2 stk, S=1 stk

     -- Siste boks: Luftport gjengespesifikasjon

        Blank = M5 gjenger (kun for størrelse 10/20); XF = G1/8; XN = NPT1/8 amerikansk gjenge

Kjernestrukturelle fordeler

  1. Symmetrisk dobbeltstempelstativ og piniondrev

     -- Doble synkrone stempler skyver giret synkront, og eliminerer ensidig tilbakeslag; ensartet dreiemoment med null rotasjonsjitter, langt høyere lastekapasitet enn enkeltstempelsvingesylindre.

  2. Integrert roterende bord med lokaliseringsstifthull

     -- Forhåndsmaskinerte posisjoneringsstifthull og standard monteringshull for direkte jigg-/arbeidsstykkelåsing, enkel justering og høy integrert stivhet. Sentralt, hult gjennomgående hull (φ6~φ24) gjør at luftslanger og sensorledninger kan passere gjennom senter, pen intern maskinlayout.

  3. Layout for dobbel luftport

     -- To røralternativer: luftinntak på endesiden eller E-type port foran på siden, fleksibel rørføring for kompakt innesluttet utstyr uten mekanisk interferens.

  4. Uavhengige vinkeljusteringsskruer med to ender (suffiks A)

     -- Separate grenseskruer i begge ender for uavhengig å begrense slaget med og mot klokken; svingområde trinnløst justerbart innenfor 0~190°, fabrikkinnstilling til 190°.

  5. To valgfrie støtdempingssystemer

     -- Standardversjon: Gummibuffer med dobbel ende for støyreduksjon under lavhastighets lett belastning

     -- -R hydraulisk bufferversjon: Integrert oljestøtdemper (L lav kinetisk / H høy kinetisk kvalitet) absorberer kraftig støt ved høy hastighet, minimerer stoppvibrasjoner og beskytter inventar og arbeidsstykker

  6. Magnetisk posisjonsfeedback kompatibel

     -- Innebygd permanent magnetisk ring inne i sylinderhuset, kompatibel med M9BW / M9BL reed-brytere for å overføre 0°/90°/180° in-place-signaler til PLS for automatisk forriglingslogikk.

  7. Presisjonskulelagerstøtte for MSQA

     -- MSQA høypresisjonsmodell tar i bruk klasse presisjon kulelagermontering; radiell og aksial utstrekning ≤0,01 mm, gjentatt posisjoneringsnøyaktighet ±0,01 mm. MSQB basisversjon oppfyller generelle krav til automatiseringsposisjonering.

Universell standard tekniske spesifikasjoner

  1. Kjøremodus: Dobbeltvirkende dobbeltstempelstang og tannhjul

  2. Driftstrykkområde

    -- Gummibuffertype: 0,1~1,0 MPa

     -- -R hydraulisk buffertype: 0,1~0,6 MPa

  3. Bevistesttrykk: 1,05 MPa

  4. Omgivelsestemperatur: 0~60 ℃ (ingen is inne i luftkretsen)

  5. Justerbar svingområde: 0~190° trinnløst justerbar, fabrikkinnstilt 190°; fast vinkel 90° / 180° valgfritt

  6. Smøring: forhåndsfylt langtidsfett fra fabrikken, smørefri design kompatibel med oljefri ren tørr luft

  7. Gjeldende medium: Filtrert tørr trykkluft (≥40μm filtreringspresisjon)

Moment- og bærekapasitetstabell (0,5 MPa tilluft)

Buffer Max Kinetic Energy Comparison Tabell

Fullfør modellvalgsregler

  1. Presisjonsklassevalg

     -- Chipposisjonering, PCB optisk inspeksjon, presisjonsmontering → MSQA høypresisjonsserie

     -- Generell vending av arbeidsstykker, materialavledning og sortering → MSQB standard grunnserie

  2. Buffertilpasningsregel

     -- Lavhastighets lett belastning, kostnadskontroll: Non-R gummibuffermodell

     -- Høyfrekvent rask syklus, kraftig støt på arbeidsstykket: Select -R hydraulisk buffer; lett støt L-klasse, kraftig støt H-klasse

  3. Valg av svingvinkel

     -- 90° snu lasting/lossing: Suffiks 3/5

     -- 180° frem- og tilbakegående indeksering, dobbeltsidig deteksjon: Suffiks 2/4

     -- Tilpasset vilkårlig begrenset svingområde: Universell modell med A justeringsskrue

  4. Luftportoppsett

     -- Kompakt, begrenset innvendig maskinplass: E-side foran portversjon

     -- Standard eksternt synlig rør: Standard endeport

  5. Posisjonssignaltilbakemelding

     -- In-place-signal kreves for PLS-forrigling: Utstyr M9BW magnetiske brytere (2 stk standard); kun enkeltsidedeteksjon velg S enkeltbryter

  6. Trådspesifikasjon

     -- Størrelse 10 / 20 små rammer standard M5-tråd; middels stor 30/50 valgfri G1/8 (XF), NPT1/8 (XN) amerikansk gjenger

Typiske industrielle anvendelsesscenarier

     -- 3C Electronics Precision Automation: Chip roterende posisjonering, PCB multi-vinkel optisk inspeksjon, mikro-komponent indekseringsenhet

     -- Emballasjeproduksjonslinjer: flaskelokkstasjoner, kartong 90° retningsendring, roterende etikettfeste

     -- Maskinverktøyfester: Vipping av arbeidsstykket, stempling av jiggindeksering

     -- Logistisk sorteringsutstyr: Materialavledning, roterende stoppmekanisme for rørledninger

     -- Slutteffektor for minimanipulatorer: Robotleddrotasjon, vakuumchuck pick-and-place vending

     -- Utstyr for presisjonstesting: Rotasjonsbord for syninspeksjon, testjigg for lufttetthet med flere vinkler

Støtter pneumatiske kretsmatchingsløsninger

  1. Standard generell krets

     -- AFC luftkilde topunkts kombinasjon → 4V210 5/2 magnetventil → PU luftslange → MSQ roterende bord (M9BW magnetisk bryter koblet til PLS)

  2. Eksplosjonssikker verkstedkrets

     -- Eksplosjonssikker luftkildebehandlingsenhet → 50-VFE eksplosjonssikker 5-veis magnetventil → PU fleksibel slange → MSQB/MSQA roterende sylinder for farlig miljø

  3. Mini Precision Micro Station

     --AC1500 mini luftregulator filter → 3V serie 3/2 magnetventil → PU4 tynnslange → MSQ10 / MSQ20 lite roterende bord

Sammendrag av én setning

     SOLH MSQ roterende bord med to stempelstativ og pinion deler seg i MSQB standard og MSQA høypresisjonsgrader, støtter 0~190° justerbar sving, dobbel gummi/hydraulisk støtdemping, dobbel ende/side luftportoppsett og sentralt hult ledningshull, og leverer 3~4 ganger høyere dreiemoment enn vingerotatorsylindre for elektronisk verktøy og universalmaskinsylindere, indekseringssylindre for verktøy. testing av automatiseringslinjer.
