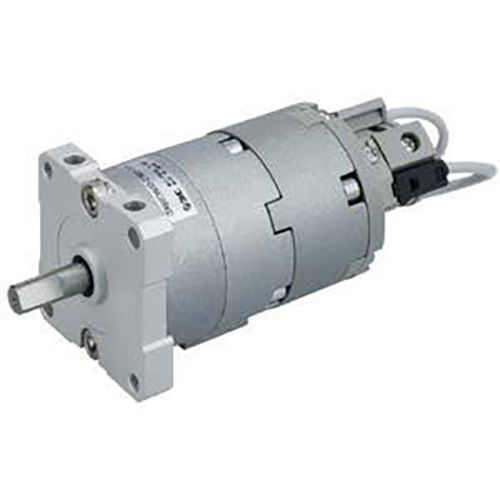

Roterende aktuator i CRBU2-serien med frimontert vingetype

Merke: SOLH by Richge Technology

Produktposisjonering og kjernestrukturfunksjoner

     SOLH CRBU2-serien er en roterende svingsylinder av minivinge designet for presisjonsrotasjonsstasjoner med begrenset plass, med gratis montering i flere retninger, ultratynn lettvektskropp, null girslipp og bred svingvinkel. Tilgjengelige borestørrelser: 10/15/20/30/40, med enkelt-/dobbeltvingealternativer for å møte ulike krav til roterende vippe med lett belastning.

 1. Høydepunkter i kjernedesign

     -- Direkte vingedrift (S enkelvinge / D dobbelvinge): Ingen giroverføring, null tilbakeslag, jevn rotasjon og ultranøyaktig posisjonering

     -- Full sylindrisk kontur for fri montering: Monterbar topp/bunn/venstre/høyre/aksial uten ekstra monteringsbraketter; 12 % lettere enn CRB2 for tett kompakt utstyrslayout

     -- Full svingvinkelområde: Enkeltvinge 90°/180°/270°; Dobbelvinge 90°/100°, maks enkelvingesving opp til 270°

     - Dobbel røroppsett: Standard sideport (ingen suffiks) / aksial port (suffiks E) for å matche forskjellige rørledningsruteoppsett

     -- Utvidbare funksjonelle moduler: Valgfri W-vinkeljusteringsenhet og innebygd magnetisk ring for installasjon av magnetisk bryter; ingen radielle utstikkende deler for å spare skapplass

     -- Premium lavlekkasjetetningssystem: Spesiell komposittforsegling med innebygd posisjoneringsstopp, ultralav intern lekkasje, oljefri drift egnet for rene produksjonsmiljøer

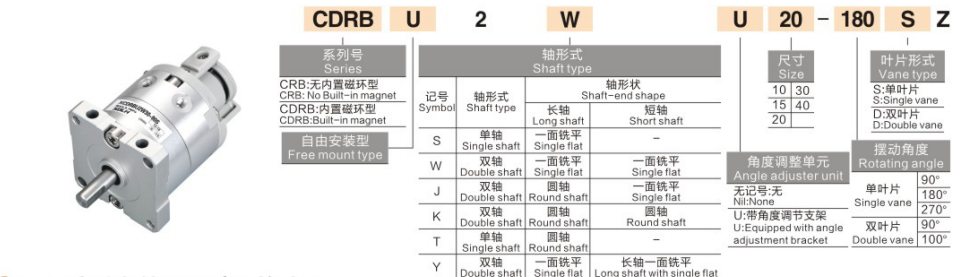

Komplett modellnavneregel

  1. Modelleksempel: CRBU2WU20-180SE-M9BW

 2. Standard ordrereferanseeksempler

     -- Standard sideport med enkelt skovl: CRBU2-20-180S

     -- Med vinkeljustering + dobbel vinge: CRBU2W30-90D

     -- Aksialport + magnetisk bryter: CRBU2-15-270SE-M9B

Standard universelle tekniske spesifikasjoner (testtrykk: 0,5 MPa)

  1. Generelle ytelsesparametre

     -- Driftstrykkområde: Størrelse 10/15: 0,2~0,7MPa; Størrelse 20/30/40: 0,15~1,0MPa

     -- Omgivelsestemperatur: 5 ~ 60 ℃ (ingen ising inne i luftrørene)

     -- Vinkel gjentatt posisjoneringsnøyaktighet: ±0,01°, stabil rotasjon med null tilbakeslag

     -- Innebygd buffer: Ingen; ekstern støtdemper kan konfigureres separat

     -- Tillatt kinetisk slagenergi: 0,00015 ~ 0,04J (øker proporsjonalt med borestørrelsen)

     -- Smørekrav: Fabrikksmurt oljefri design

  2. Teoretisk utgangsmomenttabell (Enhet: N·m @0,5 MPa)

  3. Vekt og total dimensjonsreferanse (180° spesifikasjon)

Kjerne konkurransefordeler

  1. Flerveis fri montering sparer plass

     -- Sylindrisk glatt kropp kan festes med skruer på hvilken som helst overflate uten braketter; 12 % lettere kropp, det optimale valget for svært kompakte integrerte utstyrsrammer

  2. Null tilbakeslag ultra-nøyaktig vinkelposisjonering

     -- Direkte vingedrift eliminerer inngrepsklaring av gir, ultrajevn rotasjon med ±0,01° gjentakelsesnøyaktighet for kontrollstasjoner med streng presisjonsvinkel

  3. Bredt justerbart svingområde med valgfri stoppenhet

     -- Enkeltvinge maksimalt 270° sving; W vinkeljusteringsmodul muliggjør trinnløst justerbart slag 0~240°, praktisk multistasjonsvinkelfinjustering

  4. Dobbeltvinge gir doblet dreiemoment under identiske konturer

     -- Samme ytre dimensjon, D-dobbeltvingemodell gir dobbelt dreiemoment av S enkeltvinge for å håndtere høyere rotasjonsbelastning

  5. Lang levetid oljefri tetningsstruktur

     -- Komposittforsegling med lav friksjon, levetid over 5 millioner koblingssykluser, kompatibel med ordinært verksted og støvfrie rene produksjonslinjer

Monteringsmetoder og typiske industrielle bruksområder

  1. To hovedmonteringsformer

     -- Direkte kroppsmontering: Skruer låses til enhver sylindrisk overflate, aksial/radial installasjon mulig, rask demontering og utskifting

     -- Ekstra flat plate kombinert montering: Festes horisontalt eller vertikalt via monteringsplate, ideell for robot endeeffektor, utstyr side og topp skjult installasjon

  2. Typiske applikasjonsscenarier

     -- 3C Electronics Automation: Mini-komponent vending, kamera roterende posisjonering, jigg vinkel bytte, inspeksjonsstasjon roterende indeksering

     -- Presisjonsmonteringslinjer: Skruestrammende roterende mekanisme, justering av terminalkrympevinkel, lett arbeidsstykke 180° rotasjon

     -- Emballasjemaskineri: Rotasjon av materialeskjerm, finjustering av etikettfestevinkel, rotasjonsmating med kort slag

     -- Generelt automatiseringsutstyr: Dreiebryter for utstyrsdør, bytte av produksjonsstasjon, høyfrekvent lett belastning frem- og tilbakegående rotasjon

Sammenligning av utvalg: CRBU2 Free Mount VS CRB2 Standard Mount Rotary Actuator

3-trinns hurtigvalgsveiledning

  1. Valg av borestørrelse basert på momentbelastning

     -- Beregn faktisk arbeidsmoment, velg modell med 50 % dreiemomentsikkerhetsmargin:

     -- 10 ≤0,13N·m / 15 ≤0,33N·m / 20 ≤0,82N·m / 30 ≤2,06N·m / 40 ≤3,92N·m

  2. Valg av vingetype

     -- Lett belastning med lavt dreiemoment → S enkeltvinge; Høy tung roterende belastning → D dobbel vinge (dobbel dreiemomentutgang)

  3. Konfigurasjonstilpasning

     -- Vinkelfinjustering kreves: Legg til suffiks W vinkeljusteringsenhet (0~240° trinnløst justerbar)

     -- PLS-posisjonssignaltilbakemelding: Utstyr M9B/M9BW magnetisk bryter for å oppdage to-retnings rotasjonsgrense

     -- Krav om rørledning: Blank for standard sideport, suffiks E for aksial sentral luftport

Sammendrag av én setning

     SOLH CRBU2 frimontert vingerotasjonssylinder har brakettfri vilkårlig installasjon, null tilbakeslag ±0,01° presisjon, doble enkelt/dobbelt vingemomentalternativer og side-/aksial luftportoppsett, med valgfri W-vinkeljustering og M9BW magnetisk bryter, lettvekts kompakt løsning for 3C, presisjonsmontering med lett last og pakkestasjoner.
