HLS / HLSL Series Twin-Shaft Presisjonsglidesylinder (Cross Roller Guide Type)

Merke:SOLH av Richge Technology

Produktposisjonering

     SOLH HLS / HLSL-serien med dobbel aksel presisjonsglidesylinder vedtar lineær føring på kryssruller som kjernestyringskomponent. Sammenlignet med HLQ resirkulerende kuleslidylindere, gir den langt høyere stivhet, overlegen gjentatt posisjoneringsnøyaktighet og sterkere motstand mot eksentriske sidebelastninger, perfekt matchende tunglast, ultrapresisjon montering og posisjoneringsautomatiseringsprosesser.

Serieklassifisering: HLS VS HLSL

     -- HLS standardtype: Sylinderhus installert på den ene siden av glidevognen, kompakt totalbredde. Egnet for begrenset installasjonsplass, middels liten belastning uten åpenbar eksentrisk offsetbelastning.

     -- HLSL symmetrisk type: Sylinder sentrert mellom to parallelle kryssrulleføringer, jevn kraftfordeling, sterkt forbedret stivhet og stor belastningskapasitet. Førstevalg for tung last, eksentrisk last og arbeidsscenarier med ultrahøy presisjon.

Kjerne teknisk spesifikasjonstabell

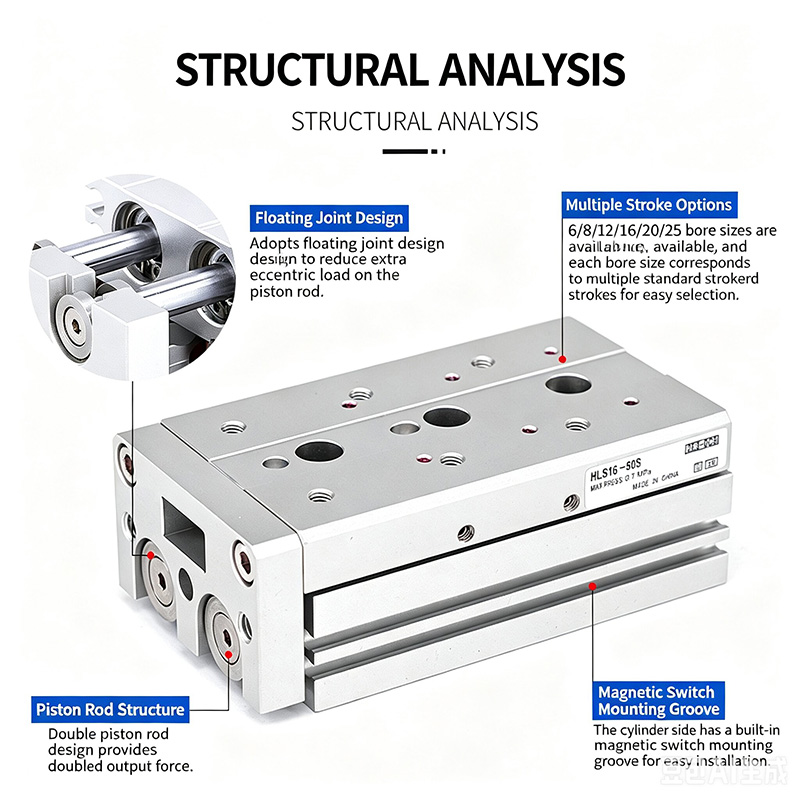

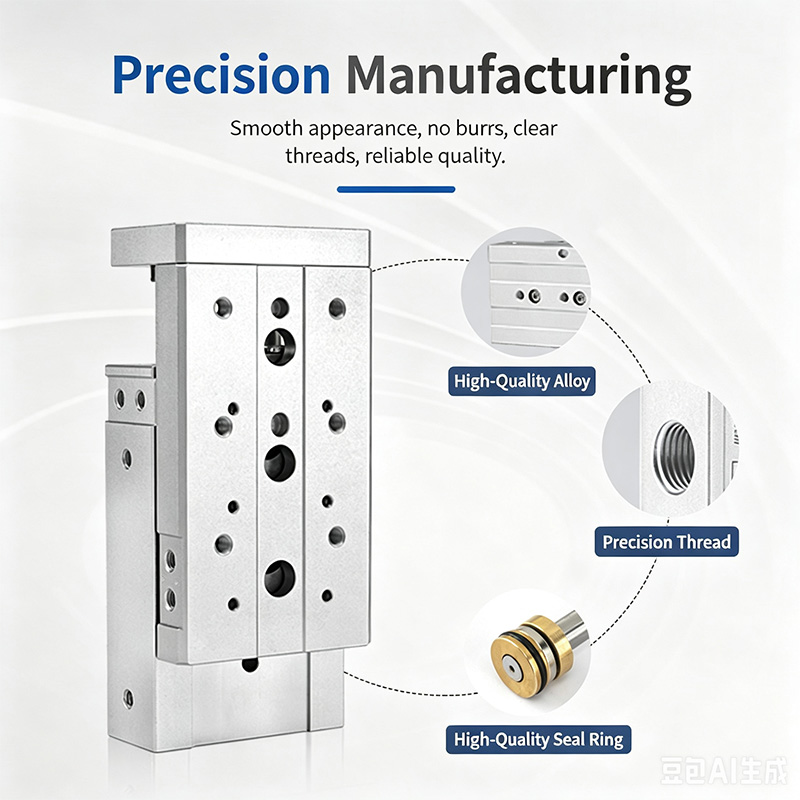

Strukturelle og kjerneytelsesfordeler

  1. Lineær guide på tvers av ruller (kontaktdesign for rullelinje)

     -- Linjekontaktlagerstruktur gir ekstrem stivhet, enestående retthet og antirotasjonspresisjon, sterk slagmotstand og stabil drift under tung belastning. Integrert styrevogndesign i ett stykke med ultralav friksjon, ultrajevn bevegelse og utvidet servicesyklus.

  2. Innebygd flyteskjøt

    -- Elastisk flytende forbindelse mellom stempelstang og glideplattform forskyver sidekraft og eksentrisk dreiemoment, og unngår stempelstangavbøyning og overbelastningsskader.

  3. Twin parallelle stempelstenger

    -- Dobbel kraftutgang, utmerket anti-torsjonsytelse, opprettholder høy posisjoneringsnøyaktighet under belastet tilstand.

  4. Universalmontering i flere retninger

     -- Tapede monteringshull maskinert på bunn-, front- og sideflater for 3-veis installasjon; presisjonslokaliseringsstifthull forhåndsmaskinert på basen for rask nøyaktig posisjonering.

  5. 3-sidet verktøymonteringsoverflater

     -- Tapede festehull på glidetoppen og frontflaten, lokalisering av pinnehull på gliderens toppplan for å garantere repeterbar jiggposisjoneringspresisjon.

  6. Forhåndsmaskinerte sensorinstallasjonsspor

     -- Standard skyvespor på sylindersiden for fleksibel installasjon og posisjonsjustering av magnetiske brytere.

  7. Diversifiserte buffer- og grensestoppalternativer

     -- Fast luftbuffer, justerbar luftbuffer (A/AS/AF), hydraulisk støtdemperbuffer (B/BF) og flere eksterne mekaniske endestoppblokker er valgfrie kombinasjoner.

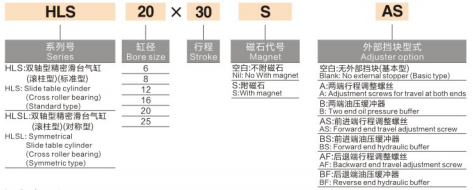

Standard modellnavneregel

  1. Eksempelmodell: HLS20×30SAS

     -- HLS = Standard sidesylinderserie; HLSL = Symmetrisk sentrert høystivhetsserie

     -- 20 = Sylinderboringsdiameter (mm)

     -- 30 = Nominell slaglengde (mm)

     -- S = Innebygd permanent magnetisk ring (standard fabrikkkonfigurasjon)

     -- A = Justerbar luftbuffer i begge ender

        AS = Justerbar luftbuffer kun på fremre slagende

        AF = Justerbar luftbuffer kun på returslagenden

     -- B = Hydraulikkoljebuffer i begge ender

        BF = Hydraulikkoljebuffer kun på returslagenden

Teoretisk utgangstrykktabell (Enhet: N)

Retningslinjer for valg og typiske bruksscenarier

  1. Valgforslag

     -- HLS standardmodell: Kompakt installasjonsplass, middels liten belastning, ingen åpenbar eksentrisk offsetbelastning

     -- HLSL symmetrisk modell: Prioritetsvalg for tung belastning, eksentrisk sidebelastning, ultrahøy stivhet og ultrapresisjons posisjoneringskrav

  2. Typiske industrielle bruksområder

     -- Presisjonsmontering, automatisk posisjonering, pneumatisk fastspenning og arbeidsstykkeoverføringsstasjoner

     -- Produksjonslinjer for halvledere og elektronisk automasjon

     -- Inspeksjonsinstrumenter for høypresisjonstesting, medisinsk automatiseringsutstyr, mekanismer for maskinverktøy

Sammendrag av én setning

     SOLH HLS/HLSL tverrrulledobbeltakselglidesylinder tar i bruk høystiv linje-kontakt kryssrulleføring med doble standard/symmetriske varianter, utstyrt med valgfri luft/hydraulisk buffer og anti-eksentrisk flyteledddesign, den førsteklasses tunge ultrapresisjons lineære aktuatoren for halvleder-, medisinsk og høylast presisjonsautomatiseringsutstyr.
