Fitting Series

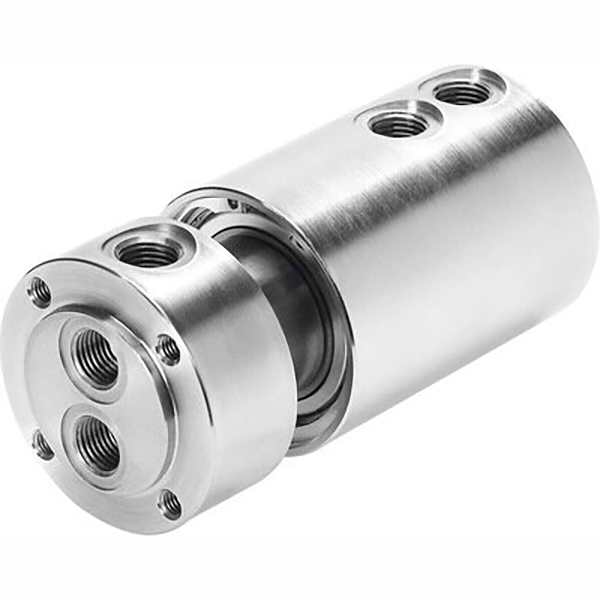

SOLIH GF-serien pneumatisk roterende ledd, 360° roterende luftroterende union for automatisering. Enkelt- og flerpassasjeversjoner, vakuum/positiv dobbel bruk 0,095-1,0 MPa, maks 300 rpm, lagertetning med lavt dreiemoment, kropp av aluminiumslegering. Porter M5-G1/2, kompatible med one-touch fittings. Ideell for roterende bord, indekseringsplater, robotskjøter, roterende armaturer og flerkrets roterende pneumatisk kontroll.

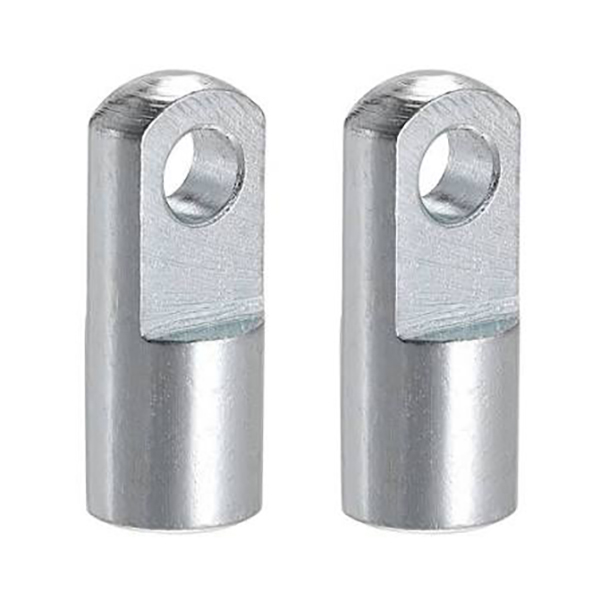

SOLH I type enkelt gaffelledd for pneumatisk sylinderstangende, lavpris U-gakkelhengslet kopling med ±5° sving. Karbonstål / rustfri konstruksjon, innvendig gjenge M10×1,25 M36×2,0 matchende 32-200mm sylindre, pinnehull φ10-36mm. AirTAC/SMC/domestic navngivningskompatibel (F M10×1.25I, I 32, CA2 40 I). Ideell for push pull-laster, lineære føringer og vippemekanismer.

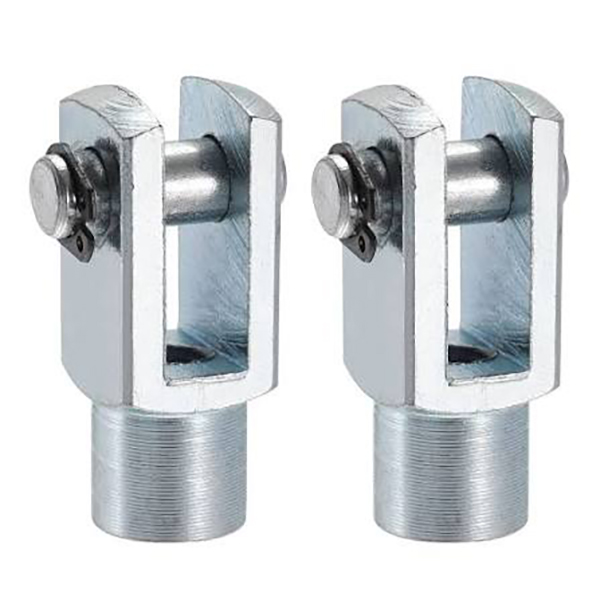

SOLH Y-type dobbelt øregaffelledd for pneumatisk sylinderstangende, standard gaffelkobling som kan byttes ut med SMC/AirTAC-deler. Innvendig gjenge M10×1,25-M27×2 matchende 32-125mm boringer, pinnehull φ10-27mm, ±5° enkeltplanssving. Karbonstål svertet/galvanisert eller rustfritt stål. Ideell for enkeltørelaster med høy belastning i push pull og leddede mekanismer.

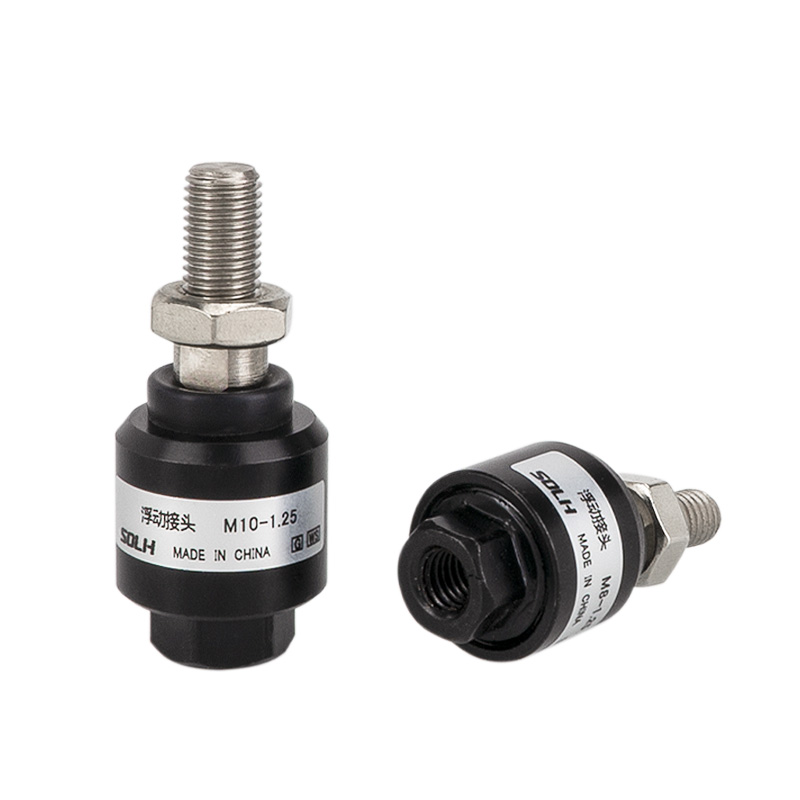

SOLH F type flyteledd for pneumatisk sylinderstangende, fleksibel kulehodekompenserende kopling. Absorberer aksial/radial feiljustering (aksial ±1,5 mm, vinkel ±2°~±5°), eliminerer sidekraft og beskytter sylinderpakninger. Gjenger M6×1.0-M20×1.5 matchende 16-100 mm boringer, anodisert aluminium eller 304 rustfritt. Kan byttes ut med AirTAC F-serien, SMC JAF/JAHF. Ideell for presspasning, samlebånd og langtransport.

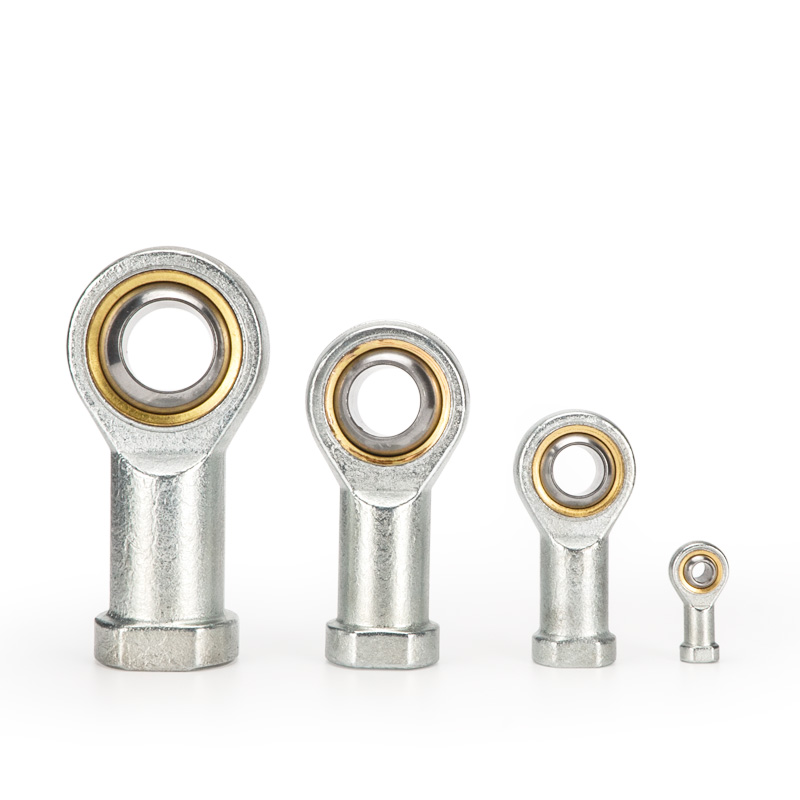

SOLH U-type fiskeøyestangendelager for pneumatisk sylinderstangende, 360° universalledd med ±13°~±15° sving. Kompenserer opptil 2 mm koaksialt avvik, eliminerer sidekraft og beskytter sylinderpakninger. Gjenger M6×1.0-M27×2 matchende 16-125 mm boringer, lagerstål / selvsmørende kobber / 304 rustfrie alternativer. AirTAC F-U og SMC PHS utskiftbare. Ideell for høyhastighets, eksentriske og flervinklede lastmekanismer.

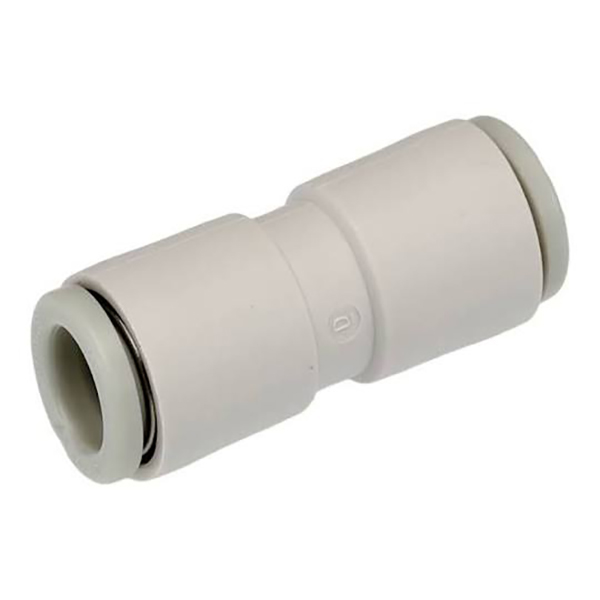

SOLH KQ2H ett-trykks rett trykk i beslag, direkte erstatning for SMC KQ2H. POM-hus, forniklet messinggjenge, NBR-tetning. Fungerer for trykkluft opp til 1,0 MPa og vakuum ned til -95kPa. Dekker Φ2-Φ16 PU/PA-rør, metriske M & R koniske gjenger, lik diameter og reduserende konfigurasjoner. Ideell for vakuumgeneratorer, mikrosylindere og lukkede pneumatiske automatiserte rør.

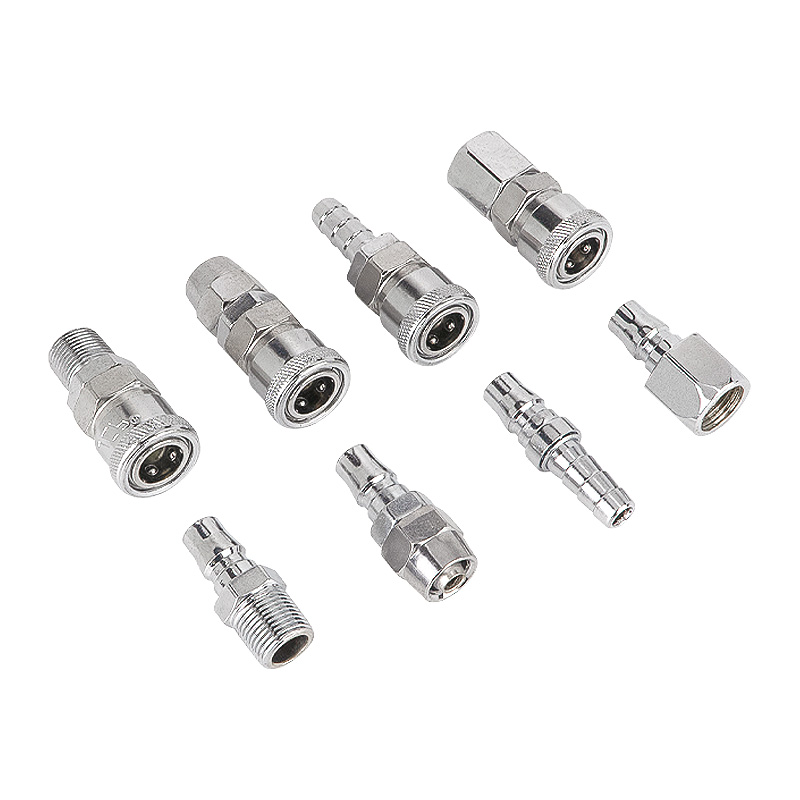

SOLH C-type selvlåsende pneumatisk hurtigkobling, stålkule selvlåsende design for enhåndsbetjening. NBR tetning, arbeidstrykk 0-1,0MPa. Alternativer for nikkelbelagt stål/plast. PP10~PP40, PF/PH/SP/SM-serien for Φ4×6~Φ8×12 PU-rør og G1/4, G3/8, G1/2 gjenger. Kryssmerke utskiftbar med SMC og AirTAC. Mye brukt for luftkompressorer, luftverktøy og vakuumgenerator pneumatiske linjer.
