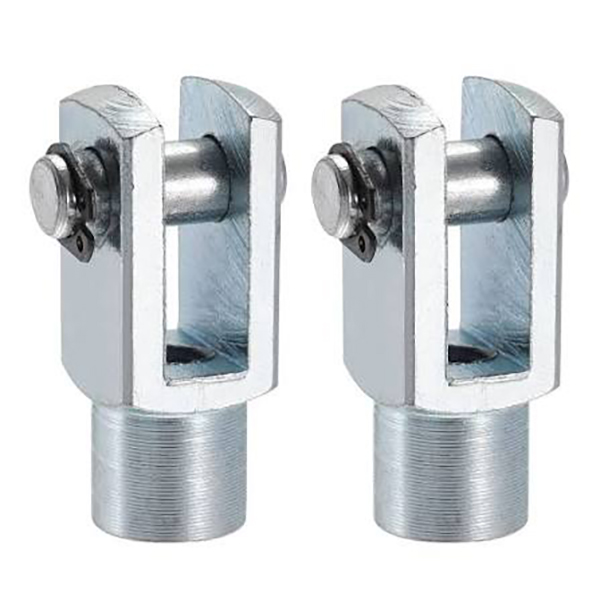

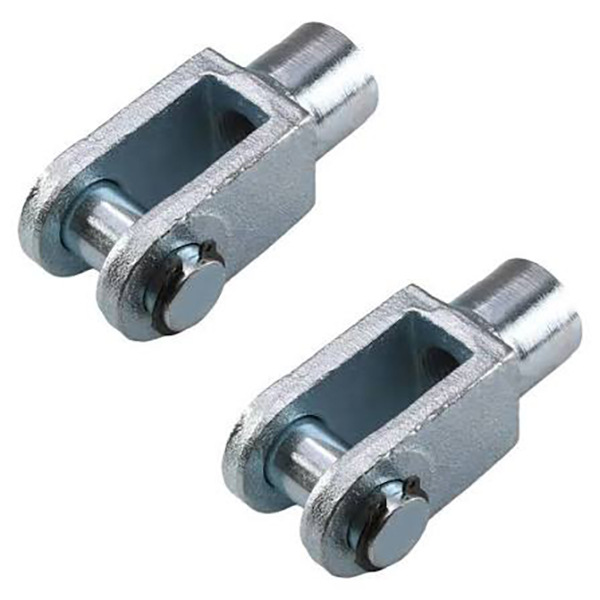

Y Type Double Ear Clevis Joint for Sylinder Rod End

SOLH Y-type dobbelt øregaffelledd for pneumatisk sylinderstangende, standard gaffelkobling som kan byttes ut med SMC/AirTAC-deler. Innvendig gjenge M10×1,25-M27×2 matchende 32-125mm boringer, pinnehull φ10-27mm, ±5° enkeltplanssving. Karbonstål svertet/galvanisert eller rustfritt stål. Ideell for enkeltørelaster med høy belastning i push pull og leddede mekanismer.

Send forespørsel

produktbeskrivelse

Y Type dobbel øregaffel for sylinderstangende | Gaffel pneumatisk sylinder Y gaffelbeslag

Merke: SOLH by Richge Technology | Standard pneumatisk sylinder stempelstang Y-gaffelgaffeltilbehør

1. Produktoversikt

Y-type skjøt, også kalt dobbel øregaffel gaffel, kommer med innvendig gjenge for å feste på sylinderstempelstangen. Dens doble ører klemmer den enkle øretappen til lasten, satt sammen av stiftskaft for hengslet tilkobling. Den muliggjør ±5° sving innenfor et enkelt plan. Som standard tilkoblingstilbehør for pneumatiske sylindre, er det fullt utskiftbart med SMC og AirTAC standard reservedeler.

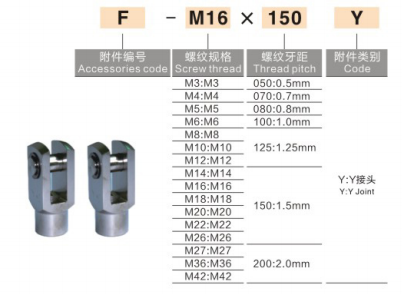

2. Modellnavnekonvensjon

AirTAC-standard: F - Tråd + Y
Eksempler: F-M10×1.25Y, F-M12×1.25Y

SMC-standard: Y + Borestørrelse
Eksempler: Y-32, CA2-40-Y

• Y: Y-type dobbelt øregaffel

• Suffiksgjenger matcher stempelstanggjenger: M10×1,25 / M12×1,25 / M16×1,5

3. Felles spesifikasjonstabell

Modell	Stempelstang gjenger	Matchet sylinderboring	Diameter på pinnehull
Y-M10×1,25	M10×1,25	32 mm	φ10
Y-M12×1,25	M12×1,25	40 mm	φ12
Y-M16×1,5	M16×1,5	50/63 mm	φ16
Y-M20×1,5	M20×1,5	80/100 mm	φ20
Y-M27×2	M27×2	125 mm	φ27

4. Materiale og tekniske parametere

• Materiale: Karbonstål med sort oksid / galvanisert finish, rustfritt stål valgfritt

• Svingvinkel: ±5° enkeltplanssving

• Kompatibilitet: Egnet for standard pneumatiske sylindre i hele spekteret

• Installasjon: Skru skjøten på stempelstangen, sett inn lasten med enkelt knast i Y-gaffelen, fest med stiftaksel og splint.

5. Rask sammenligning: Y-type / I-type / Stangendelager

Tilbehør	Struktur	Swing ytelse	Søknad
Y Type Clevis	Dobbel øregaffel	±5° enkeltretningssving	Koble til med enkelt ørebelastningsko, høyt lastbærende
Jeg skriver Clevis	Enkel øretapp	±5° enkeltretningssving	Match med dobbel ørebelastningsbrakett
Stangendelager	Sfærisk universalledd	±13° sving i flere retninger	For feiljustering og eksentrisk lastinstallasjon

6. Utvalgsveiledning

Hvis belastningssiden din er enkelt øreskaft → velg Y-gaffel.
Hvis lastesiden din er dobbel ørebrakett → velg I clevis.
Hvis installasjonen eksisterer eksentrisitet og feiljustering → velg stangendelager
