KQ2H er en standard rett push-in pneumatisk fitting med push-to-connect design, kompatibel med PU- og PA-nylonrør. Den betjener både trykkluft- og vakuumrørsystemer og er mye matchet med vakuumgeneratorer i ZH, BM, PBM, PBX-serien. Som en av SOLHs kjerne push-fitting-serier, kan den direkte erstatte importerte SMC KQ2H-fittings.
KQ2H-serien inkluderer tre hovedundertyper:

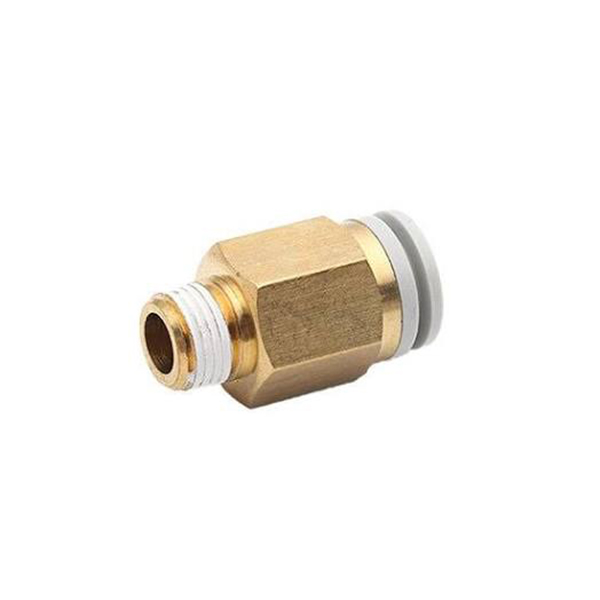

Hanntråd rett: En ende utvendig gjenge (micro M gjenger / R konisk gjenge), en ende rørinnføring

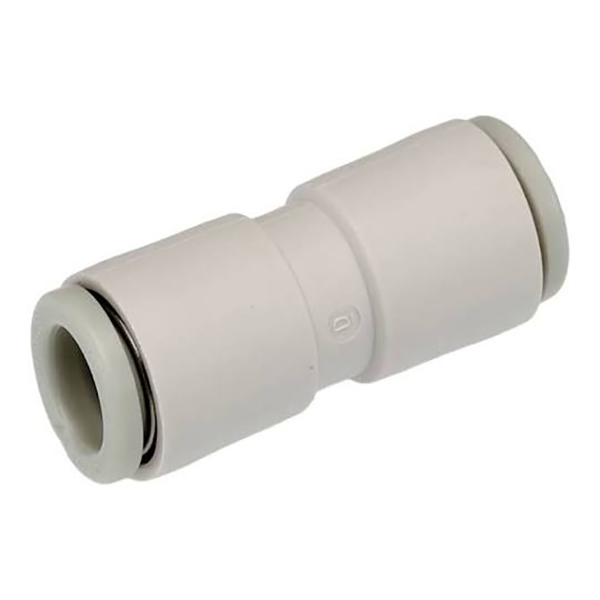

Rett med lik diameter (-00 suffiks): Begge ender for samme OD-rørstuss

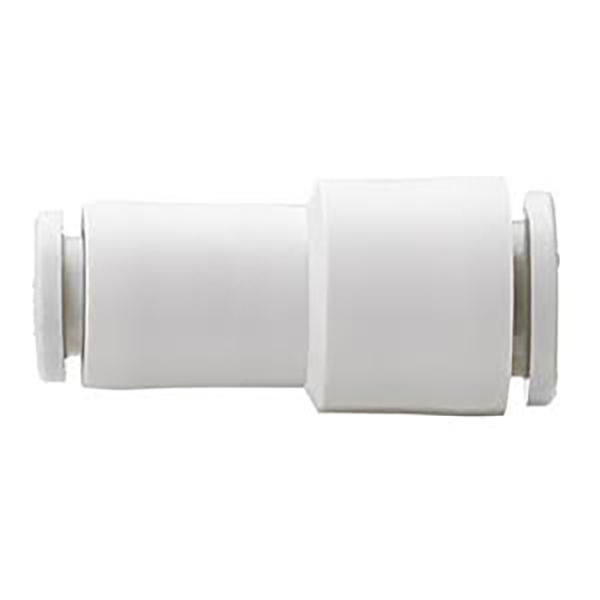

Reduserer rett: To porter for forskjellige ytre rørdiametre for å realisere rørstørrelsesovergang
Enhåndsmontering og demontering: Sett inn rør for automatisk låsing; trykk på blå utløserring for å trekke ut slangen, fullt standardiserte dimensjoner.
• Fjærkjeve ett-trykks låsestruktur: Rør satt inn og låst automatisk. Pressfrigjøringskrage for å løsne røret for praktisk montering.
• Materialsammensetning: Forsterket POM-plastkropp; forniklet messing gjenget ende for anti-rust og pålitelig forsegling.
• NBR nitrilgummitetning fungerer jevnt for positiv trykkluft og negative vakuumkretser.
• Full størrelse dekning: Små rør Φ2/3.2/4, vanlig Φ6/8/10/12 og stor størrelse Φ16. Støtter mikro M gjenger (M3, M5, M6) og imperial R koniske gjenger (1/8,1/4,3/8,1/2), egnet for vakuumgeneratorer og mikrosylindere.
• Kompakt størrelse, ideell for installasjon i trange rom i automatiserte maskiner.
Eksempler:

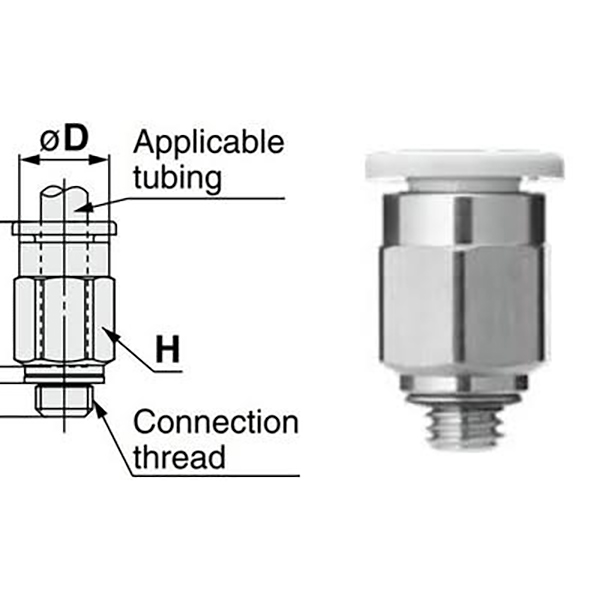

KQ2H04-M5: Utvendig gjenge rett passform for Φ4-rør, M5×0,8 utvendig gjenge
KQ2H06-01S: Utvendig gjenger rett passform for Φ6 rør, R1/8 utvendig konisk gjenge
KQ2H08-00: Rett fitting med lik diameter, begge portene for Φ8-rør
KQ2H06-08: Reduserende rett montering, Φ6 på den ene siden, Φ8 på den andre siden
|
Kodesegment |
Beskrivelse |
|
KQ2H |
Seriekode: rett innstikksbeslag |
|
23.02.04.06.08.10.12.16 |
Rørets ytre diameter ΦD: 2 /3,2 /4 /6 /8 /10 /12 /16 mm |
|
M3G/M5/M6 |
Metrisk mikro hanngjenger: M3×0,5 / M5×0,8 / M6×1,0 |
|
01S/02S/03S/04S |
Imperial R utvendig konisk gjenge: R1/8 / R1/4 / R3/8 / R1/2 |
|
-00 |
Like diameter rett, samme rørstørrelse i begge ender |
|
Tosifret f.eks. 06-08 |
Reduserer rett: fremre rørdiameter → bakre rørdiameter |
|
Punkt |
Parameter |
|
Gjeldende medium |
Trykkluft, vakuum undertrykk |
|
Driftstrykk |
0~1,0 MPa; Maks vakuum: -95kPa |
|
Driftstemperatur |
-5℃ ~ +60℃ |
|
Kroppsmateriale |
Forsterket POM; Gjenge: Forniklet messing |
|
Forseglingsmateriale |
NBR Nitrilgummi |
|
Kompatibel slange |
PU-rør, PA nylonrør |
|
Driftsmetode |
Sett inn for å låse; trykkutløserring for å løsne røret |
5.1 Utvendig tråd med metrisk mikrotråd
|
Modelllll |
Tråd |
Rør ΦD |
|
KQ2H02-M3G |
M3×0,5 |
Φ2 |
|
KQ2H02-M5 |
M5×0,8 |
Φ2 |
|
KQ2H23-M3G |
M3×0,5 |
Φ3.2 |
|
KQ2H23-M5 |
M5×0,8 |
Φ3.2 |
|
KQ2H04-M3G |
M3×0,5 |
Φ4 |
|
KQ2H04-M5 |
M5×0,8 |
Φ4 |
|
KQ2H04-M6 |
M6×1,0 |
Φ4 |
|
KQ2H06-M5 |
M5×0,8 |
Φ6 |
|
KQ2H06-M6 |
M6×1,0 |
Φ6 |
5.2 Utvendig tråd med Imperial R konisk tråd
|
Modelllll |
Tråd |
Rør ΦD |
|

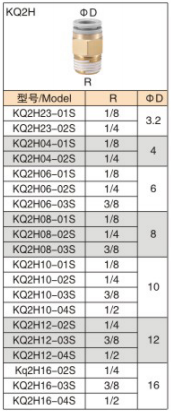

KQ2H23-01S |
R1/8 |
Φ3.2 |
|
KQ2H23-02S |
R1/4 |
Φ3.2 |
|
KQ2H04-01S |
R1/8 |
Φ4 |
|
KQ2H04-02S |
R1/4 |
Φ4 |
|
KQ2H06-01S |
R1/8 |
Φ6 |
|
KQ2H06-02S |
R1/4 |
Φ6 |
|
KQ2H06-03S |
R3/8 |
Φ6 |
|
KQ2H08-01S |
R1/8 |
Φ8 |
|
KQ2H08-02S |
R1/4 |
Φ8 |
|
KQ2H08-03S |
R3/8 |
Φ8 |
|
KQ2H10-01S |
R1/8 |
Φ10 |
|
KQ2H10-02S |
R1/4 |
Φ10 |
|
KQ2H10-03S |
R3/8 |
Φ10 |
|
KQ2H10-04S |
R1/2 |
Φ10 |
|
KQ2H12-02S |
R1/4 |
Φ12 |
|
KQ2H12-03S |
R3/8 |
Φ12 |
|
KQ2H12-04S |
R1/2 |
Φ12 |
|
KQ2H16-02S |
R1/4 |
Φ16 |
|
KQ2H16-03S |
R3/8 |
Φ16 |
|
KQ2H16-04S |
R1/2 |
Φ16 |
5.3 Lik diameter Rett -00-serien
|
Modelllll |
Rør ΦD |
|
KQ2H02-00 |
Φ2 |
|
KQ2H23-00 |
Φ3.2 |
|
KQ2H04-00 |
Φ4 |
|
KQ2H06-00 |
Φ6 |
|
KQ2H08-00 |
Φ8 |
|
KQ2H10-00 |
Φ10 |
|
KQ2H12-00 |
Φ12 |
|
KQ2H16-00 |
Φ16 |
5.4 Redusere Straight Series
|
Modelllll |
Rør ① |
Rør ② |
|
KQ2H02-23 |
Φ2 |
Φ3.2 |
|
KQ2H02-04 |
Φ2 |
Φ4 |
|
KQ2H23-04 |
Φ3.2 |
Φ4 |
|
KQ2H23-06 |
Φ3.2 |
Φ6 |
|
KQ2H04-06 |
Φ4 |
Φ6 |
|
KQ2H06-08 |
Φ6 |
Φ8 |
|
KQ2H08-10 |
Φ8 |
Φ10 |
|
KQ2H10-12 |
Φ10 |
Φ12 |
|
KQ2H12-16 |
Φ12 |
Φ16 |
•Tilpasning av lufttilførsel og adsorpsjonsrør for ZH / BM / PBM / PBX vakuumgeneratorer
• Rør for mikrosylindere og magnetventiler på automasjonsutstyr, installasjon i trange rom
• Hovedluftledningsgren, rørstuss med lik diameter eller overgang til rørstørrelse
• Pneumatiske testjigger, pneumatiske robotkretser
1. Kutt røret flatt uten grader. Grader vil ripe opp tetningsringene og forårsake luft- eller vakuumlekkasje.
2. Sett slangen helt inn til den sitter på plass for å koble inn kjevene. Trykk alltid på utløserringen før du trekker røret ut; aldri rykk med makt.
3. Anbefalt for stive nylonrør av PU/PA. Tynnvegg PE myk slange anbefales ikke.
4. Bekreft innføringsdybden under vakuumarbeidsforhold. For gjentatte undertrykkssykluser, sammenlign med BPS skrukoblinger for alternativt valg.
