I Type Enkelt skjæreskjøt for sylinderstangende

I type enkelt skjæreledd for sylinderstangende | Pneumatisk sylinder I Gaffelkobling

Merke: SOLH by Richge Technology | Standard sylinder stempelstangende Enkel øregaffelbeslag

1. Produktoversikt

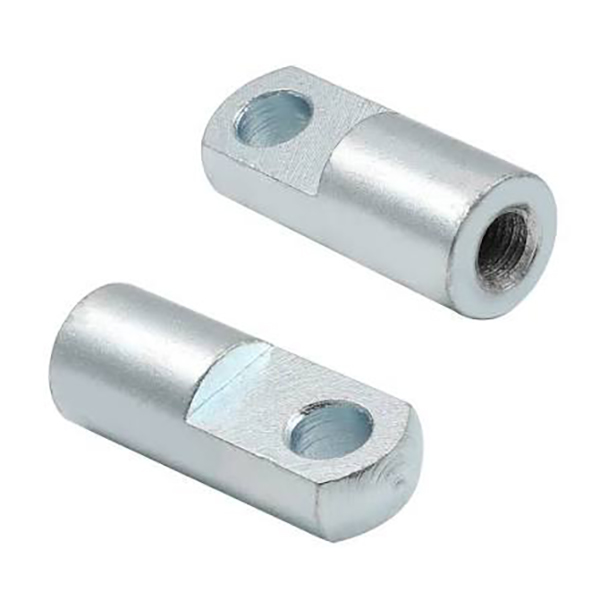

     I-type skjøt, også kjent som sylinderstempelstang enkeltøre / U-gaffelkobling, brukes for hengslet forbindelse mellom sylinderstempelstang og laster. Den tillater ±5° sving innenfor ett plan. Med enkel installasjon og utmerket strekk- og kompresjonsmotstand, er det den vanligste endebeslaget for standard pneumatiske sylindre.

2. Struktur og nøkkelfunksjoner

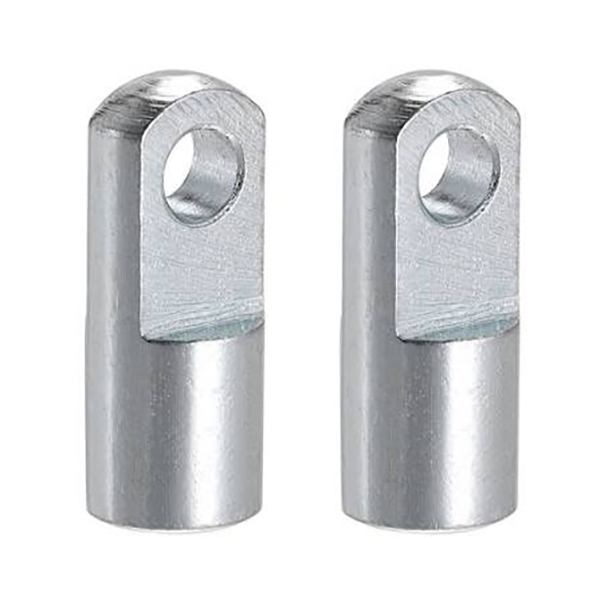

     • Profil: Sylindrisk kropp med enkelt ørehull (U-formet åpning); innvendig gjenge ved ende for å skru på stempelstangen.

     • Funksjon: Rimelig leddet alternativ til Y-type gaffel- og stangendelager; liten vinkelsving kompenserer innrettingsfeil under installasjonen.

     • Materiale: Karbonstål (sortert / nikkelbelagt), støpejern, rustfritt stål. Pinnehull krever matchende pinne og splinter.

     • Sammenligningsfordel: Billigere enn flyteledd; høyere stivhet og større lastekapasitet enn stangendelager.

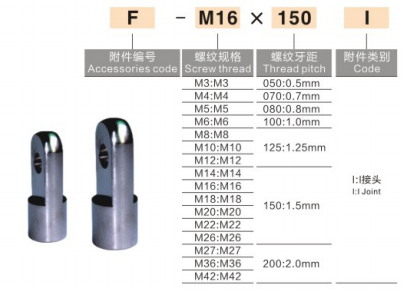

3. Modellnavnekonvensjon

  1) AirTAC-standard: F-M10×1.25I: F = tilbehør, M10×1.25 = gjengespesifikasjon, I = I-type gaffel

  2) SMC-standard (MBB / CA2 / CS1-serien)

     • I-32: I-type gaffel for 32 mm sylinder

     • CA2-40-I: CA2-serien, 40 mm boring, I-type skjøt

  3) Generell innenlandsmerking: I-M16×1,5: Gjenge M16×1,5, egnet for 50/63 mm sylindre

4. Spesifikasjoner og sylinderboring matchende diagram

5. Installasjonsretningslinjer

  1. Skru den innvendige gjengen til I-type gaffel på utvendig gjenge på stempelstangen, stram til for anti-løsning. Anaerob trådlås er valgfritt.

  2. Juster belastningssideøretappen med det enkle ørehullet til I-skjøten, sett inn pinnen, installer splinter i begge ender for å forhindre at pinnen faller ut.

  3. Bruksområde: Push-pull last, lineær føring, vippemekanisme. Ikke anbefalt for høyhastighets/høyfrekvente svingeapplikasjoner (stangendelager foretrekkes).

6. Vanlig erstatningsmodell Hurtigreferanse

     • 32 mm boring: F-M10×1.25I / I-32

     • 40 mm boring: F-M12×1.25I / I-40

     • 50/63 mm boring: F-M16×1.5I / I-50/63

     • 80/100 mm boring: F-M20×1.5I / I-80/100

7. Sammenligning: I-type vs Y-type vs stangendelager vs flytende ledd
