Be en hvilken som helst elektroingeniør om å nevne den mest kritiske delen av en lavspenningsbryterenhet, og svaret vil sannsynligvis være strømbryteren. Eller kanskje frakoblingsbryteren. Kanskje samleskinnesystemet. Sjelden noen nevner tilbehøret. Likevel kjenner erfarne vedlikeholdsteam en annen virkelighet: et brytersystem svikter oftere ved hjelpekontakten, rekkeklemmen, sperremekanismen eller indikatorlyset enn ved hovedstrømbanen. Strømbryteren kan være hjertet i bryterutstyret, men tilbehøret er nervesystemet.

Richgeforstår denne forskjellen. Som en produsent fokusert pålavspenningskoblingsutstyr tilbehør, produserer selskapet komponentene som aktiverer, overvåker, beskytter og kontrollerer det primære utstyret – effektbrytere, frakoblingsbrytere, samleskinner, sikringer og måleenheter – alt plassert i robuste metallkapslinger. Dette tilbehøret opererer ved spenninger på opptil 1000 volt og betjener industrielle produksjonsanlegg, kommersielle bygninger, installasjoner for fornybar energi og infrastrukturprosjekter, inkludert flyplasser, jernbaner og vannbehandlingsanlegg.Men før man undersøker tilbehørsspesifikk konstruksjon, fortjener ett spørsmål et svar: hvorfor betyr sekundærkomponentene ofte mer enn de primære?

Skjulte feilpunkter i lavspentbryterutstyr

Statistisk analyse av elektriske distribusjonsfeil viser et konsistent mønster. Hovedstrømkomponenter – strømbryterkontakter, samleskinneforbindelser og frakoblingsblader – svikter med forutsigbare intervaller basert på belastningssykluser og miljøeksponering. Disse feilene kan forutses og planlegges.

Tilbehør svikter uforutsigbart. En hjelpekontakt som oksiderer for tidlig fører til at en kontrollkrets mister tilbakemelding, og slår av en prosess selv om hovedstrømbanen forblir intakt. En rekkeklemme som løsner fra termisk sykling skaper intermitterende forbindelser som driver vedlikeholdsteam til å jage spøkelser. En mekanisk forrigling som binder hindrer en bryter i å stenge, og deaktiverer en hel mater.

Disse lavspenningsbrytertilbehørene er ikke valgfrie utsmykninger. De er funksjonelle nødvendigheter. Uten riktig tilbehør kan ikke hovedkomponentene overvåkes, kontrolleres eller koordineres.

Hva lavspenningsbrytertilbehør faktisk gjør

Begrepet "tilbehør" underslår deres betydning. En mer nøyaktig beskrivelse ville være "støttesystemer." Innenfor en typisk lavspenningsbryterenhet utfører tilbehør fem forskjellige kategorier av arbeid.

Overvåking og indikasjon

Operatører må kjenne tilstanden til hver krets uten å åpne dører eller fjerne deksler. Tilbehør i denne kategorien inkluderer:

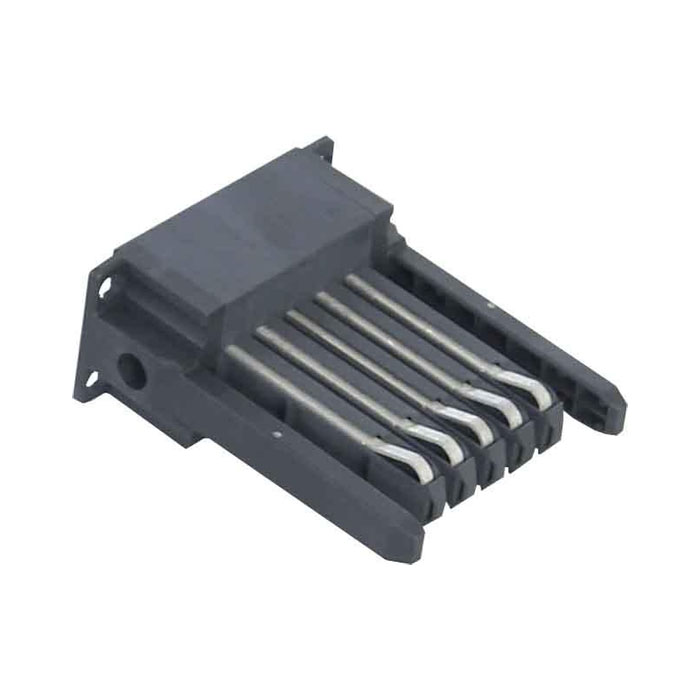

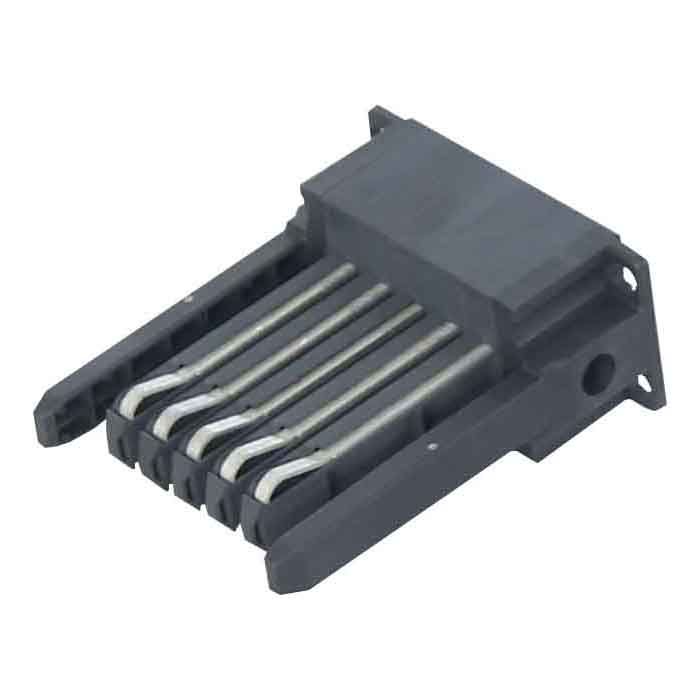

• Hjelpekontakter som følger posisjonen til hovedbryterkontaktene – åpne eller lukkede, utløst eller tilbakestilt
• Indikatorlamper som viser strømtilstedeværelse, bryterstatus eller alarmtilstander
• Målere og transdusere som måler spenning, strøm, effekt og frekvens
• Kommunikasjonsmoduler som sender statusdata til bygningsstyringssystemer eller tilsynskontroll- og datainnsamlingssystemer

Uten dette lavspenningskoblingsutstyret har en operatør ingen innsyn i distribusjonssystemet. Koblingsutstyret blir en svart boks.

Kontroll og forrigling

Flere kilder som mater samme buss krever koordinering for å forhindre tilbakemating eller parallell drift. Tilbehør som muliggjør kontroll inkluderer:

• Shuntturer som åpner en bryter eksternt fra et kontrollpanel eller nødstoppkrets
• Underspenningsutløser som utløser bryteren når forsyningsspenningen faller under en terskel
• Nøkkellåser som mekanisk forhindrer motstridende operasjoner - for eksempel hindrer en generatorbryter fra å stenge mens strømbryteren er lukket
• Motoroperatører som åpner eller lukker brytere under motorkontroll i stedet for manuell innsats

Disselavspenningskoblingsutstyr tilbehørforvandle en manuelt betjent enhet til et integrert beskyttelses- og kontrollsystem.

Tilkobling og terminering

Strøm kan ikke flyte gjennom komponenter som ikke er riktig tilkoblet. Avslutningstilbehør inkluderer:

• Rekkeklemmer for kontrollkabling, tilrettelagt for identifikasjon og tilgang
• Kabelsko og kontakter dimensjonert for spesifikke ledertyper og strømklassifiseringer
• Samleskinneforbindelser og skjøter designet for termisk ekspansjon uten å løsne

Utilstrekkelig lavspenningskoblingsutstyr ved koblingspunkter genererer varme, noe som akselererer aldring av isolasjonen og til slutt forårsaker feil.

Mekanisk støtte og posisjonering

Komponenter må bli der de er plassert. Mekanisk tilbehør inkluderer:

• Monteringsbraketter og skinner for effektbrytere og andre enheter
• Dørlåser som hindrer åpning mens bryteren er på
• Håndtaksmekanismer og koblinger som overfører operatørbevegelse til brytermekanismer

Disse lavspenningsbrytertilbehørene virker elementære inntil de svikter - da blir hele enheten usikker eller ubrukelig.

Miljøvern

Koblingsutstyr installert i støvete, fuktige eller korrosive miljøer krever tetting og filtreringstilbehør:

• Pakninger og tetninger for skapdører
• Filtre for ventilasjonsåpninger
• Romvarmere for å hindre kondens
• Fuktighetsindikatorer

For lavspenningskoblingsutstyr av denne typen er kostnadene minimale i forhold til kostnadene ved korrosjonsrelatert feil.

Sikkerhetsfunksjoner innebygd i tilbehørsdesign

Moderne lavspenningsbryterutstyr har sikkerhetsfunksjoner som er avhengige av tilbehørskomponenter. Dette er ikke tillegg; de er integrert i regeloverholdelse og personellbeskyttelse.

Lysbuebeskyttelsekrever at koblingsanlegget inneholder eller omdirigerer lysbueenergi. Dørlåser, visningsvinduer og trykkavlastningspaneler – alt tilbehør – avgjør om en lysbue-hendelse skader operatøren eller forblir innestengt.

Overbelastningsbeskyttelsekrever at utløserenheten i effektbryteren mottar nøyaktige strømsignaler. Strømtransformatorer og spenningstransformatorer er tilbehør, men deres nøyaktighet avgjør om bryteren utløses ved tiltenkt overbelastningsnivå eller tillater skade på utstyret.

Kortslutningsavbruddkrever at bryterkontaktene åpnes raskt og fullstendig. Betjeningsmekanismen, inkludert fjærer, koblinger og låser, er et tilbehørssystem. Tilstanden avgjør om bryteren fjerner feilen eller eksploderer.

Av disse grunner er det ikke konservativ teknikk å spesifisere lavspenningskoblingsutstyr på samme kvalitetsnivå som hovedkomponentene. Det er standard praksis.

Modularitet og fleksibilitet: Tilbehørsdrevne fordeler

En av de oftest siterte fordelene med lavspenningsbryterutstyr er modularitet. Denne modulariteten eksisterer fordi tilbehør er designet for å legges til, fjernes eller erstattes uten å forstyrre hovedstrømbussen.

Et anlegg som legger til en ny produksjonslinje kan sette inn en ekstra matebryter i en eksisterende koblingsenhet. Prosessen krever monteringsbraketter (tilbehør), samleskinnestikker (tilbehør), styrekablingsklemmer (tilbehør) og dørhåndtak (tilbehør). Hovedsamleskinne og eksisterende brytere forblir urørt.

Tilsvarende krever oppgradering fra manuell til fjernbetjening å legge til en motoroperatør (tilbehør) og en kommunikasjonsmodul (tilbehør). Selve bryteren – den dyre hovedkomponenten – forblir på plass.

Denne fleksibiliteten er ikke tilfeldig. Lavspenningsbrytertilbehør er designet for standarddimensjoner og grensesnitt, noe som tillater miks-og-match-konfigurasjon. Richges produktspekter støtter slik modularitet på tvers av flere formfaktorer.

Energiledelse gjennom integrering av tilbehør

Energieffektivitetsfunksjoner i lavspenningsbryteranlegg avhenger helt av tilbehør. Hovedstrømbryteren fører strøm, men måler eller håndterer den ikke. Energistyring skjer gjennom tilbehørsenheter:

• Effektmålere som prøver spennings- og strømbølgeformer for å beregne reell effekt, reaktiv effekt, effektfaktor og harmonisk forvrengning
• Strømtransformatorer som trapper ned primærstrømmen til nivåer som er sikre for målerinnganger
• Kommunikasjonsgatewayer som samler data fra flere matere og overfører dem til programvare for energistyring
• Kontaktorspoler og kontrollreleer som muliggjør belastningsreduksjon i perioder med høye behov

Uten disse lavspenningskoblingsutstyret kan ikke et anlegg implementere etterspørselsrespons, kan ikke spore energiforbruk etter prosesslinje og kan ikke verifisere besparelsene fra effektivitetsprosjekter.

Påstanden om at moderne lavspenningskoblinger «hjelper med å optimalisere energiforbruket og redusere driftskostnadene» er sann – men bare når tilbehørspakken inkluderer nødvendige overvåkings- og kontrollenheter.

Applikasjonsmiljøer og valg av tilbehør

Ulike bruksområder stiller forskjellige krav til tilbehør for lavspenningskoblingsutstyr. Hyllevareløsninger passer ikke alle etuier.

Industrielle produksjonsanleggoppleve vibrasjoner fra maskiner i nærheten. Tilbehør i dette miljøet trenger vibrasjonsbestandige rekkeklemmer, låseutstyr og fleksible bussforbindelser som absorberer bevegelse uten å løsne.

Næringsbygginkludert sykehus og datasentre krever høy tilgjengelighet. Tilbehør må inkludere redundante overvåkingskontakter, bypass-bestemmelser og indikatorer som viser ventende vedlikeholdsbehov før feil oppstår.

Installasjoner for fornybar energiansikt brede temperatursvingninger og UV-eksponering for utendørs kabinetter. Tilbehør trenger utvidede temperaturklassifiseringer, UV-stabile materialer og tetning mot inntrenging av støv og fuktighet.

Infrastrukturprosjektersom flyplasser og vannbehandlingsanlegg har krav til lang levetid. Tilbehør må være tilgjengelig i flere tiår med erstatningssykluser, og produsenten må gi langsiktig støtte.

Richges posisjon som en lavspenningsleverandør av bryterutstyr som betjener disse forskjellige bruksområdene, innebærer et produktspekter som er bredt nok til å møte hvert miljøs spesifikke krav.
