Detaljert introduksjon til Richge-teknologi innendørs høyspent jordingsbryter

    Basert på Richge Technologys forretningsgrunnlag innen høyspenningsbrytertilbehør (tidligere med fokus på høyspenningsisolasjonsdeler, jordingsbryterkomponenter, etc.), er deres innendørs høyspentjordingsbryterprodukter posisjonert som kjernesikkerhetsutstyr for kraftsystemer med spenningsnivåer på 12kV~40,5kV. De brukes hovedsakelig i innendørs transformatorstasjoner, kraftfordelingsrom og høyspenningskoblingsutstyr for å møte behovene for jordingsbeskyttelse under vedlikehold av utstyr. Produktene overholder industristandarder som T/ZZB 2173-2021 "12kV~40.5kV innendørs høyspenningsvekselstrømsjordingsbryter". Følgende er en detaljert introduksjon fra kjernedimensjonene til produktet:

I. Produktoversikt og kjerneposisjonering

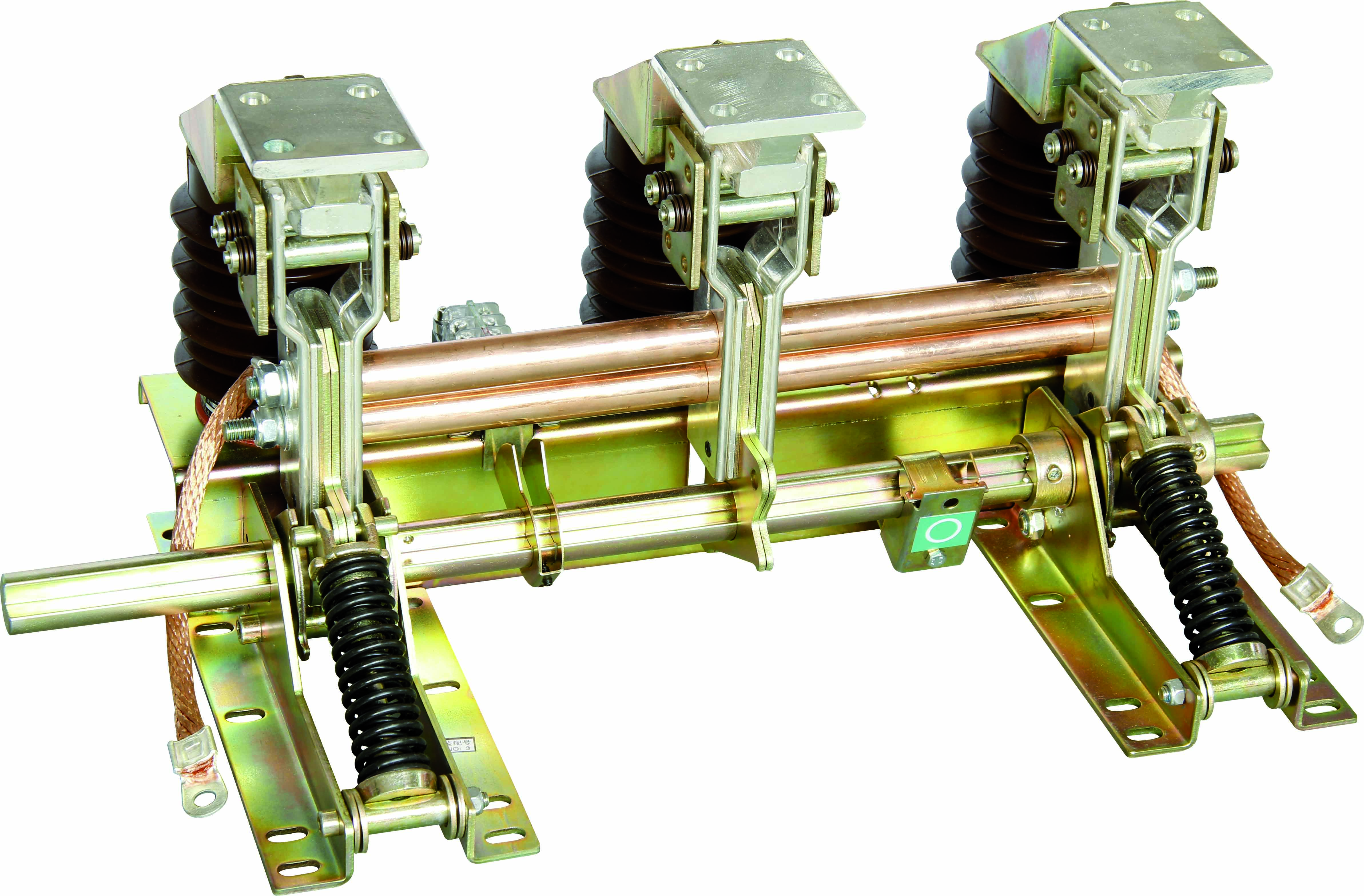

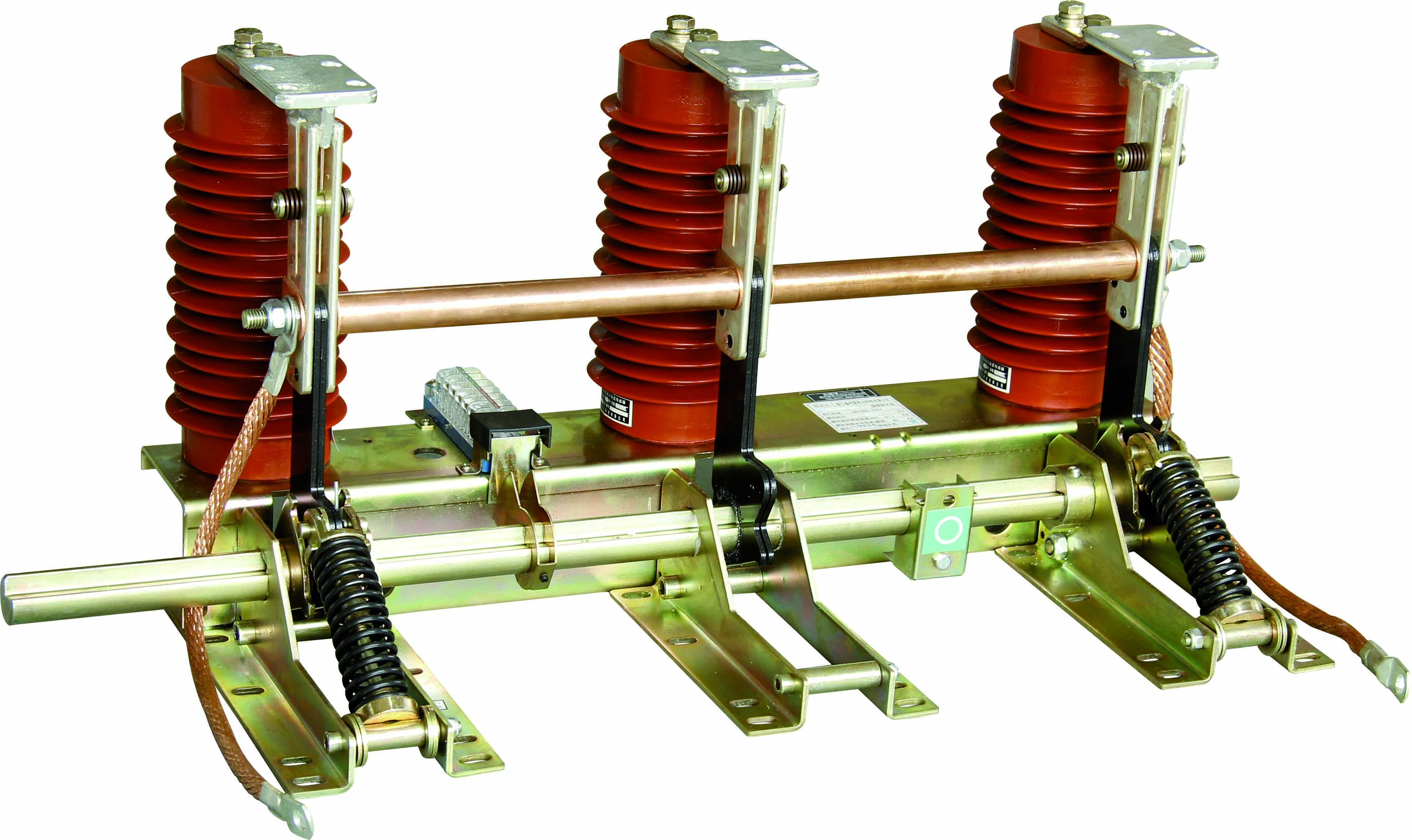

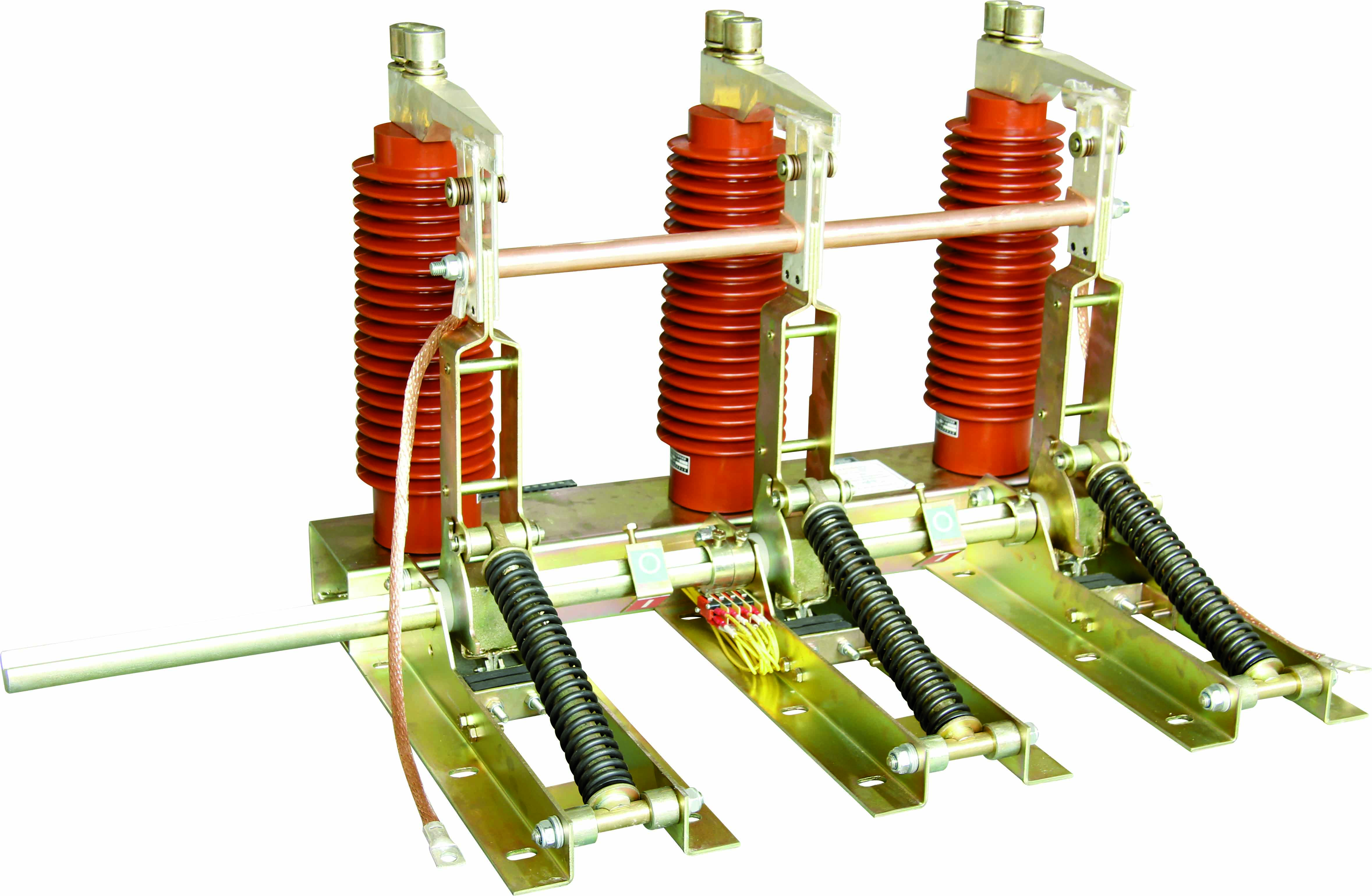

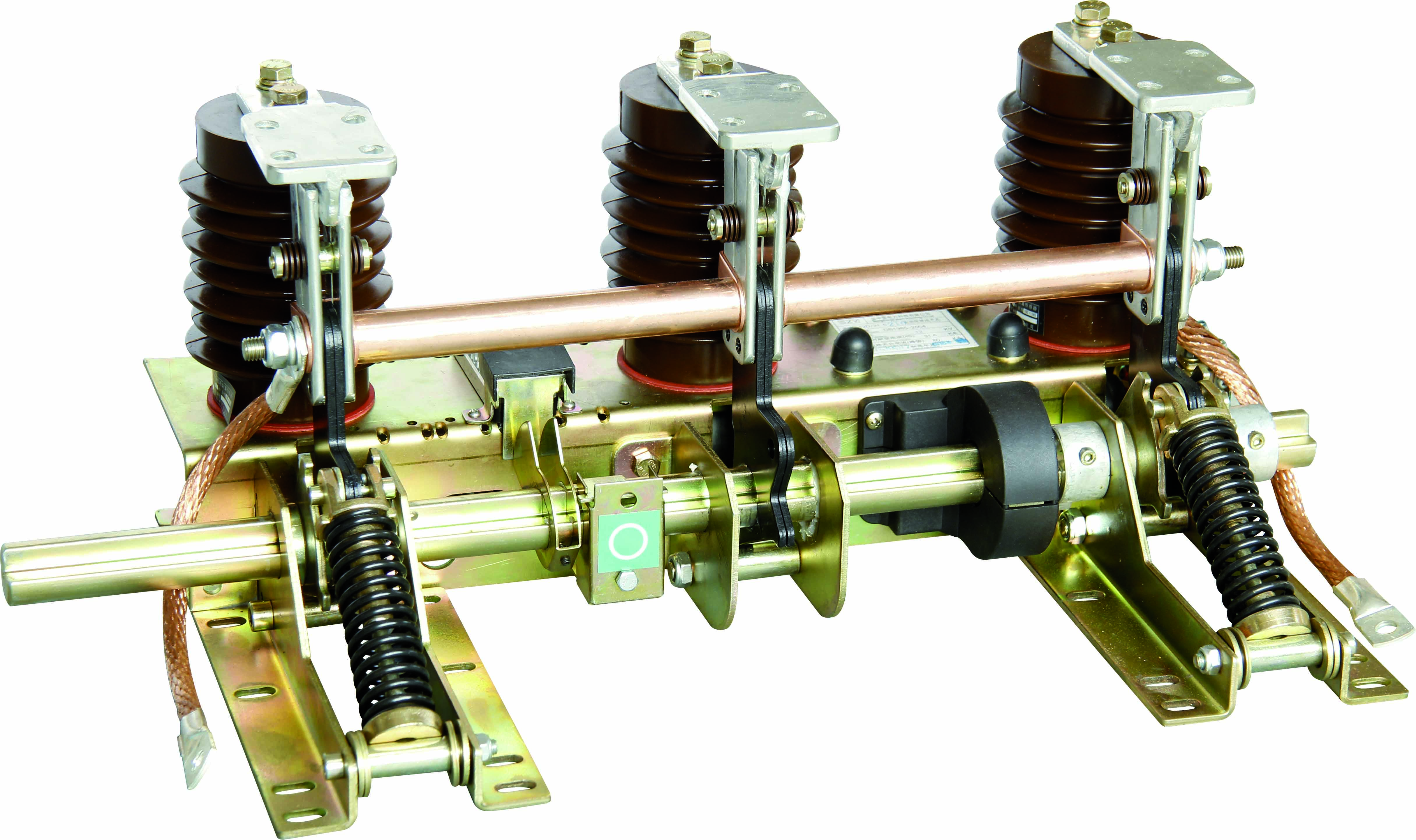

    Richge innendørs høyspent jordingsbryter er en mekanisk sikkerhetsjordingsenhet, klassifisert som en skillebryter. Dens kjernefunksjon er å danne en pålitelig jordingskrets mellom utstyret som skal vedlikeholdes og strømnettet under vedlikehold av høyspentutstyr (som effektbrytere, transformatorer, bryterutstyr), frigjøre gjenværende ladninger og gi et "åpenbart frakoblingspunkt" for å forhindre personlig elektrisk støt eller utstyrsskade forårsaket av uventet strømforsyning.

• Spenningsdekning: 12kV, 24kV, 40,5kV (tilpasning til ordinære mellomspennings innendørs kraftsystemer);

• Frekvenstilpasning: 50Hz (kompatibel med innenlandske strømsystemstandarder);

• Kjernefordeler: Dann teknisk synergi med Richge høyspenningsbrytertilbehør (som isolasjonssøyler, betjeningsmekanismer), med kompakt struktur, fleksibel drift og motstand mot tøffe miljøer (tilpasser seg innendørs komplekse scenarier som støv-, temperatur- og fuktighetssvingninger).

II.Nøkkel tekniske parametere (Samholder T/ZZB 2173-2021 Standard)

    I henhold til spenningsnivåklassifiseringen er de tekniske kjerneparametrene vist i følgende tabell, som også oppfyller de grunnleggende kravene i GB/T 1985-2014 "Høyspenningsvekselstrømsisolerende brytere og jordingsbrytere":

III. Strukturell design og arbeidsprinsipp

3.1 Kjernestruktur (modulær design for enkel installasjon og vedlikehold)

    Med henvisning til den modne industriarkitekturen og kombinert med Richges tilbehørsprosessfordeler, er produktet hovedsakelig sammensatt av følgende komponenter:

• Driftsmekanisme: Støtter manuelle/elektriske doble moduser (elektrisk modell inkluderer motordrivenhet), integrert med trykkfjærenergilagringsstruktur;

• Jordingsknivmontering: T2 rød kobber kaldtrukket forming, kontaktforsølvbeleggshardhet ≥HV120 (reduserer kontaktmotstanden og forbedrer korrosjonsmotstanden);

• Statisk kontakt: Med flens-kniv-design, samarbeider med skivefjær for å oppnå pålitelig kontakt og unngå løs oppvarming;

• Driftsmekanisme: Støtter manuelle/elektriske doble moduser (elektrisk modell inkluderer motordrivenhet), integrert med trykkfjærenergilagringsstruktur;

• Isolasjonskomponenter: Epoksyharpiksisolatorer bruker APGs automatiske kompresjonsstøpeprosess (høy isolasjonsstyrke, lav delvis utslipp);

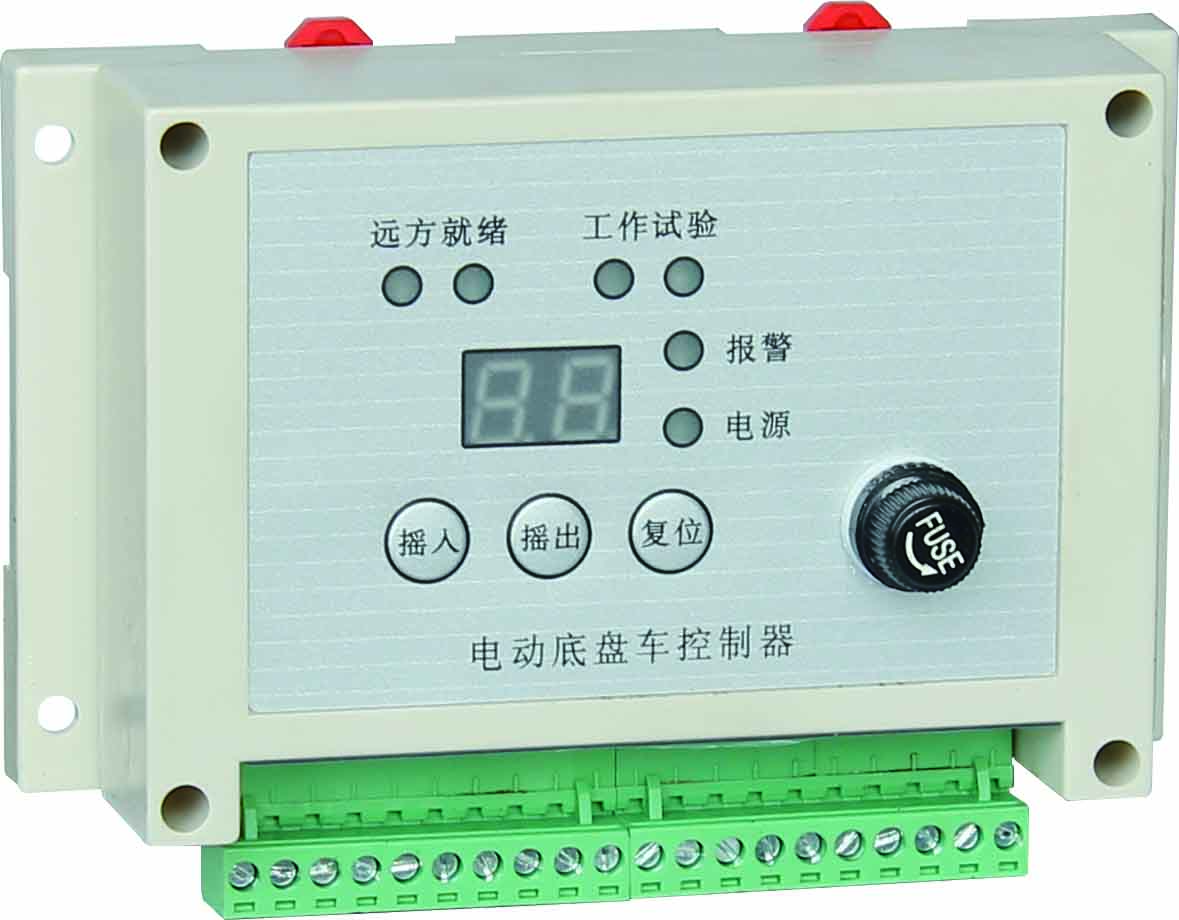

• Intelligent kontrollmodul (valgfritt): Inkluderer motorstoppbeskyttelse (≥5 ganger nominell strøm), beskyttelsestid for driftstid, beskyttelse mot spenningsfluktuasjoner (80%-120% merkeverdi), beskyttelsesgrad IP3X;

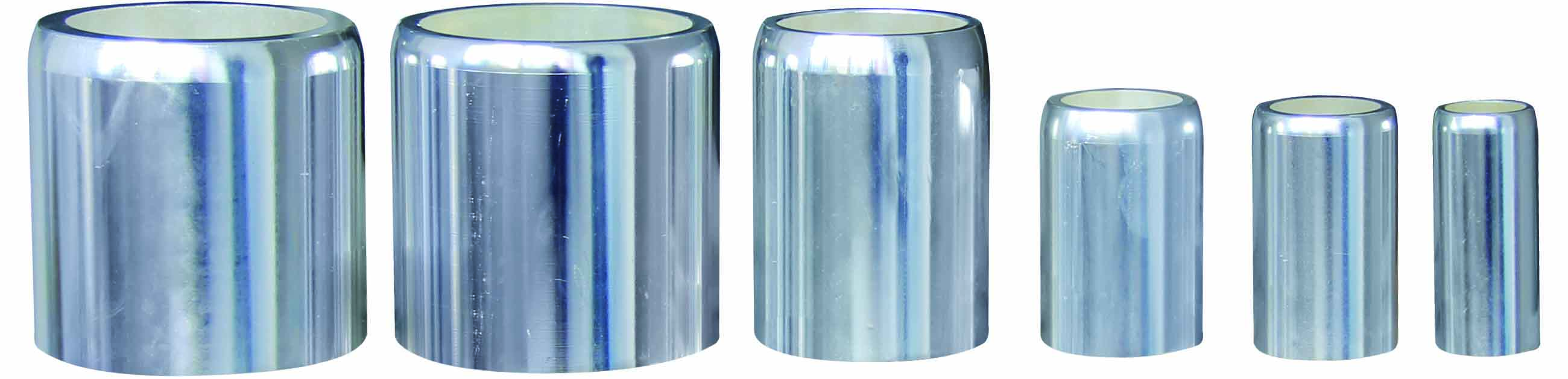

• Hjelpekomponenter: Ledende hylse (isolasjonsisolering), fleksibel tilkobling (kompenserende installasjonsfeil), posisjonssensor (tilbakemeldingsåpning og lukkingsstatus).

• Spenningsdekning: 12kV, 24kV, 40,5kV (tilpasning til ordinære mellomspennings innendørs kraftsystemer);

(1) Avslutningsoperasjon

1. Kjør betjeningsmekanismen manuelt/elektrisk, dreiemoment overføres til hovedakselen, og overvinner motstandsmomentet for å drive krankarmen til å rotere;

2. Jordingsknivens betjeningsstang passerer gjennom trykkfjærens dødpunkt, og trykkfjæren frigjør energi øyeblikkelig for å skyve jordingskniven for å lukke seg raskt;

3. Etter at den er lukket på plass, er jordingskniven i nær kontakt med den statiske kontaktflensen gjennom skivefjæren for å danne en pålitelig jordingskrets.

(2) Åpningsoperasjon

1. Betjeningsmekanismen påfører reversert dreiemoment, og hovedakselen overvinner hovedmomentet og fjærkraften for å drive krankarmen til å rotere i revers;

2. Jordingsknivens trykkfjær passerer gjennom dødpunktet igjen for å fullføre energilagring (forbereder for neste lukking);

3. Etter åpning på plass oppfyller bruddåpningsavstanden standardkravene, og danner åpenbar elektrisk isolasjon.

IV. Kjernefunksjoner og applikasjonsscenarier

4.1 Kjernesikkerhetsfunksjoner

1. Tvunget forriglingsbeskyttelse: Realiser mekanisk/elektrisk forrigling med hovedbryteren til høyspenningsbryteren (når hovedbryteren ikke er åpnet, kan ikke jordingsbryteren lukkes; når jordingsbryteren er lukket, kan ikke hovedbryteren lukkes) for å forhindre feilbetjening;

2. Frigjøring av gjenværende ladning: Utlad raskt gjenværende ladninger i utstyret etter jording for å unngå elektrostatisk støt under vedlikehold;

3. Kortslutningskapasitet: Ytelse i klasse E2 kan håndtere plutselige kortslutningsfeil under vedlikehold for å unngå utbrenning av utstyr;

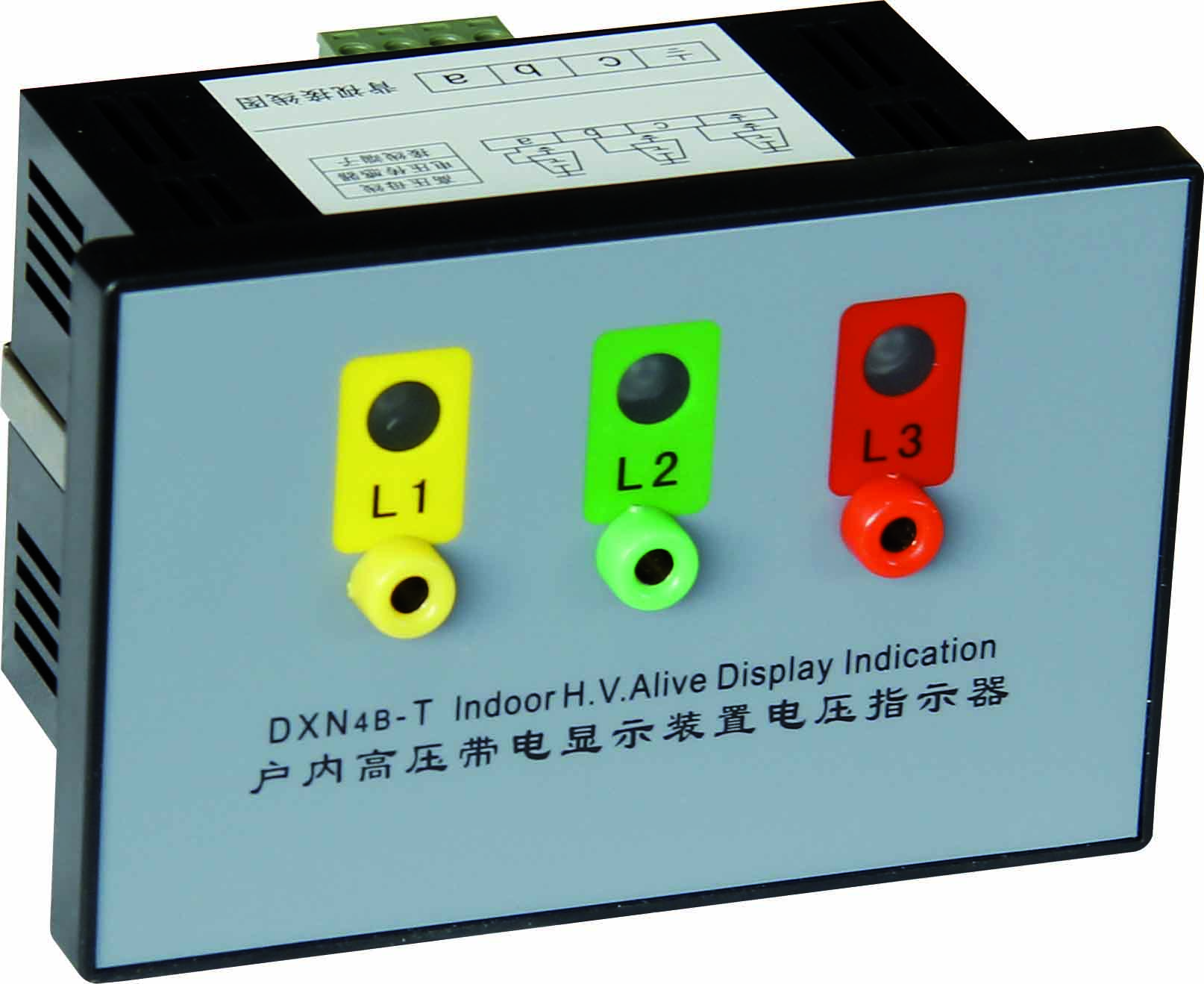

4. Tilstandsvisualisering: Utstyrt med mekanisk posisjonsindikering (klare åpnings-/lukkemerker), valgfri live-displayenhet (i samsvar med DL408-91-forskriftene).

4.2 Typiske applikasjonsscenarier

• Innendørs transformatorstasjoner: Brukes med 12kV~40,5kV effektbrytere og skillebrytere for jording av samleskinne og transformator;

• Høyspenningskoblingsutstyr: Form "høy-lavspenningssynergi" med Richge lavspenningskoblingsutstyr, tilpasset MNS, GCS og andre skap, som vedlikeholdsjordingskomponenter for utgående skap og måleskap;

• Industrielle kraftfordelingssystemer: Vedlikeholdsbeskyttelse for høyspenningsutstyr (som høyspentmotorer, likeretterskap) i store fabrikker og gruveeide kraftstasjoner;

• Nye energiscenarier: Sikkerhetsjording av innendørs kraftdistribusjonsenheter (som 35kV koblingsutstyr) i fotovoltaiske/vindkraftforsterkerstasjoner.

V. Installasjons- og vedlikeholdspunkter

5.1 Nøkkelinstallasjonskrav

1. Fundamenttilpasning: Nivåfeilen til installasjonsoverflaten ≤1mm/m, og jordingssløyfemotstanden ≤0,5Ω (må være pålitelig koblet til stasjonens jordingsnett);

2. Forriglingssamarbeid: Sørg for at forriglingsmekanismen med hovedbryteren til bryteren fungerer jevnt uten blokkering (det anbefales å bruke Richge originalt forriglingstilbehør for bedre kompatibilitet);

3. Elektrisk ledning: Kontrolllinjetilkoblingen til den elektriske modellen må samsvare med spenningsnivået (som AC220V/DC220V), og tiltrekkingsmomentet til ledningsterminalene oppfyller kravene i håndboken;

4. Aksepttest: Etter installasjon er det nødvendig å teste åpnings- og lukkeasynkronisme, sløyfemotstand og isolasjonsytelse (strømfrekvens tåler spenning, delvis utladningstest).

5.2 Regelmessig vedlikehold og feilsøking

(1) Vedlikeholdssyklus og innhold

(2) Vanlig feilsøking

• Lukkestopp: Kontroller om forbindelsen mellom krankarmen og hovedakselen er løs, eller om kontakten er deformert (deformerte deler må skiftes);

• Overdreven kontaktmotstand: Poler kontaktoksidlaget, suppler sølvbelegg (eller skift ut kontaktenheten);

• Feil ved elektrisk drift: Kontroller om motorstoppbeskyttelsen er utløst (kontrolleren må tilbakestilles), eller om drivgiret er slitt;

• Overdreven delvis utslipp: Rengjør oljeflekken på overflaten av isolasjonsdeler, sjekk om isolatoren har sprekker (bytt isolatoren om nødvendig).

VI. Standard etterlevelse og kvalitetsforpliktelse

6.1 Samsvarlige standarder

• Gruppestandard: T/ZZB 2173-2021 "12kV~40,5kV innendørs høyspent AC-jordingsbryter";

• Nasjonal standard: GB/T 1985-2014 "Høyspent AC-isolasjonsbrytere og jordingsbrytere", GB/T 11022-2020 "Felles tekniske krav for høyspenningsbryter- og kontrollutstyrsstandarder";

• Teststandard: GB/T 14598.26-2015 "Elektromagnetisk kompatibilitet - Testing og måleteknikker - Elektrostatisk utladningsimmunitetstest" (EMC-test), saltspraytest (tre-sikker verifisering).

6.2 Kvalitetsforpliktelse

• Produktgarantiperiode: 1 år (ekskludert menneskelig skade eller force majeure);

• Innendørs transformatorstasjoner: Brukes med 12kV~40,5kV effektbrytere og skillebrytere for jording av samleskinne og transformator;

• Servicestøtte: Gi installasjonsveiledning, vedlikeholdstrening og reservedeler (støtte kan fås via Richges offisielle nettsted eller kundeservice).

VII. Måter å få detaljert informasjon på

    For å få den komplette produktmanualen til Richge Technology innendørs høyspent jordingsbryter (inkludert spesifikke modellparametere, installasjonstegninger, testrapporter), kan du bruke følgende metoder:

1. Besøk Richges offisielle nettsted (www.richgeswitchgear.com) og spør i delen "Høyspenningsprodukter" eller "Teknisk nedlasting";

2. Kontakt Richge salgsavdeling (WhatsAPP: +86 189 5893 8078) og forklar kravene (som spenningsnivå, om elektrisk styring er nødvendig);

3. Send en e-post til Richge kundeservice-e-post for å søke om en tilpasset teknisk løsning.
