4V Series 5/2 & 5/3-veis pneumatisk magnetventil | Pilotdrevet retningskontrollventil

Merke: SOLH by Richge Technology

1. Produktoversikt og kjernestruktur

     SOLH 4V-serien er den mest universellepilotbetjent pneumatisk retningsreguleringsventil for industriell automasjon, tildekking5/2-veis (5-ports 2-posisjon) og5/3-veis (5-ports 3-posisjon) konfigurasjoner. Spesialdesignet for teleskopisk bevegelse, mellomstopp og trykkholdekontroll av dobbeltvirkende sylindre, den har spolestruktur og intern pilotdrift. Som en standard elektronisk pneumatisk kontrollkomponent er den mye brukt i automatiserte maskiner, pakkeutstyr, prosessjigger og pneumatiske transmisjonssystemer med stabil ytelse og allsidige funksjoner.

  1.1 Fem-ports standardgrensesnittdefinisjon

     • P Port: Hovedluftinntak, koblet til lufttilførselskilden

     • A/B-arbeidsporter: Utgangsporter, koblet til to kamre med dobbeltvirkende sylindre for å kontrollere forlengelse og tilbaketrekking

     • R/S eksosuttak: Trykkavlastende eksosåpninger, normalt utstyrt med lyddempere for støyreduksjon og jevn ventilasjon

  1.2 Kjernestrukturelle funksjoner

     • Ventilkjernestruktur: Høypresisjons glidesøylespoledesign, lav friksjon og følsom veksling

     • Kjøremodus: Intern pilotdrift, lavt strømforbruk og stabil reverseringsytelse

     • Gjeldende objekt: Full-range matching for dobbeltvirkende pneumatiske sylindre

2. 5/2-veis ventil – grunnleggende reverseringskontroll

     5/2-veis strukturen er den vanlige grunnmodellen i 4V-serien, delt inn i enkel elektrisk styring og dobbel elektrisk styring, tilpasset forskjellige pneumatiske logikk- og sikkerhetskontrollkrav.

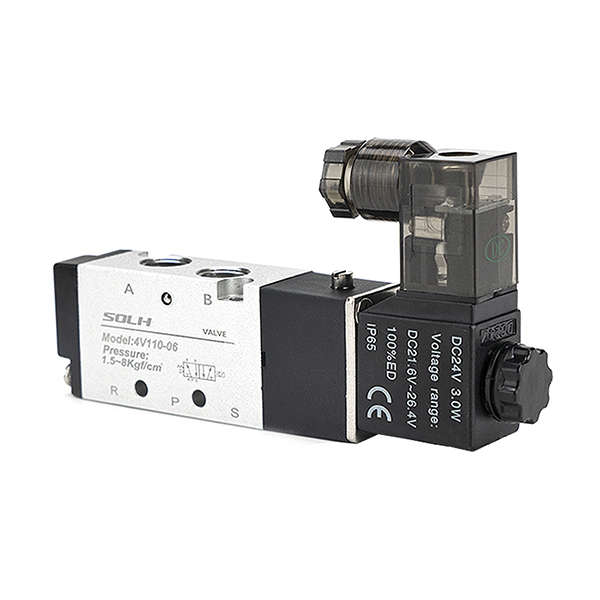

  2.1 Enkel elektrisk kontroll (4V110/210/310/410)

     • Arbeidsprinsipp: Utstyrt med én elektromagnetisk spole og tilbakestillingsfjær. Ventilen reverserer når den slås på og tilbakestilles automatisk av fjærkraft når den slås av.

     • Kjerneegenskaper: Power-off tilbakestillingsdesign med feilsikker ytelse, enkel struktur og kostnadseffektiv.

     • Typiske applikasjoner: Vanlig sylinder frem- og tilbakegående bevegelse, nødstopp tilbakestillingsmekanisme, enkelt klemme- og posisjoneringsutstyr.

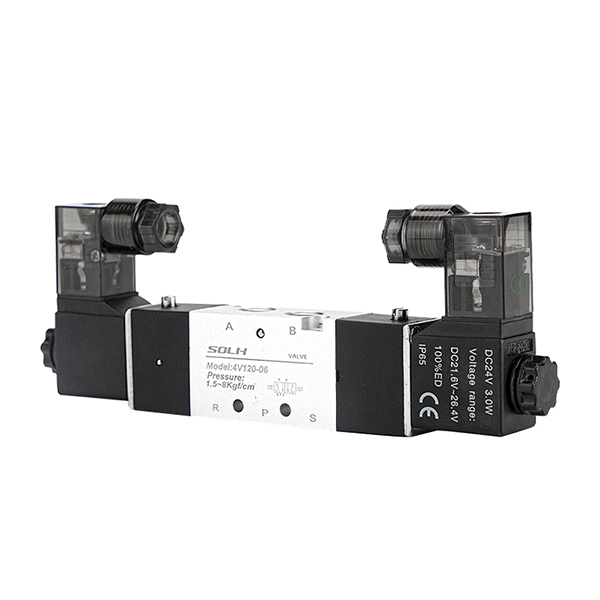

  2.2 dobbel elektrisk kontroll (4V120/220/320/420)

     • Arbeidsprinsipp: Doble spoler for alternativ kontroll uten tilbakestillingsfjær. Ventilen opprettholder sin nåværende posisjon etter strøm av medfunksjon for minneoppbevaring.

     • Kjerneegenskaper: Høy posisjoneringsnøyaktighet, energibesparelse (strømforbruk kun ved rygging), stabil avstengingsposisjon.

     • Typiske applikasjoner: Nøyaktig stasjonsposisjonering, mellomslagstopp, langsiktig trykkholding og låsescenarier med fast posisjon.

3. 5/3-veis ventil – Presisjonskontroll i mellomposisjon

     5/3-veis tre-posisjonsstrukturen legger til en mellomliggende nøytral tilstand på grunnlag av to-posisjon reversering, og realiserer tre kjerne mellomfunksjoner for å møte avanserte pneumatiske kontrollkrav (Gjeldende modeller: 4V130/230/330/430).

  3.1 Lukket senter (C-type)

     Funksjon: Alle porter helt lukket i mellomposisjon. Realiserer sylinderlåsing og trykkholding, støttende fjæringsstopp og anti-fall beskyttelse.

     Scenario: Jigglåsing, vertikal sylinder anti-fall, mellomstilling fast stopp.

  3.2 Eksossenter (E-type)

     Funksjon: A/B arbeidsporter kommuniserer med eksosporter i mellomposisjon. Systemet slipper ut trykk og sylinderen flyter fritt.

     Scenario: Utstyrssikkerhet trykkavlastning, manuell dra og feilsøking, mekanisk tilbakestillingsbeskyttelse.

  3.3 Trykksenter (P-type)

     Funksjon: P luftinntak kommuniserer med begge A/B-portene i mellomposisjon, og konverterer dobbeltvirkende sylinder til enkeltvirkende utgang.

     Scenario: Synkron fastspenning, toveis trykkopprettholdelse, spesiell kraftbalansekontroll.

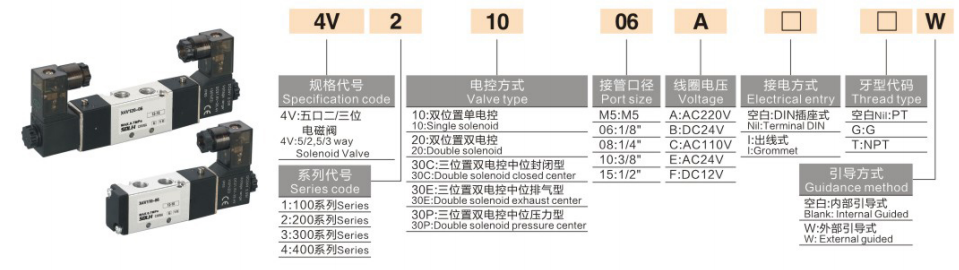

4. Modellkodingsregler og vanlige spesifikasjoner

  1. Kodelogikk: 4V [Størrelseskode] [Kontroll-/mellomfunksjonskode] - [Portstørrelse]

  2. Typiske vanlige modeller

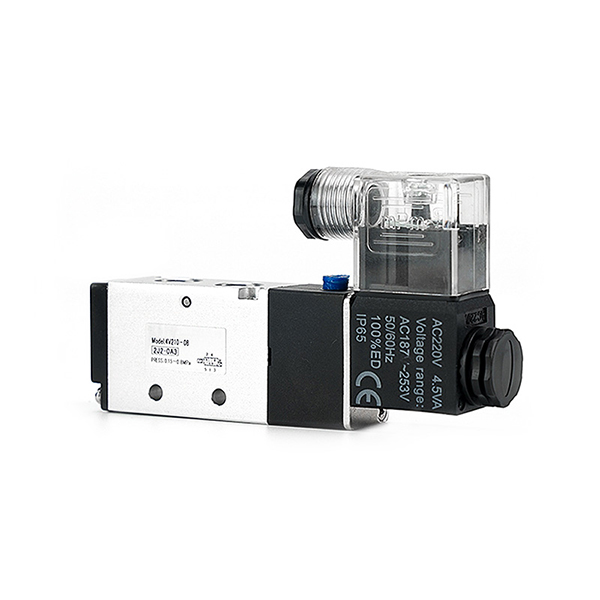

     • 4V210-08: G1/4-port, enkel elektrisk kontroll, 5/2-veis (mest universell standardmodell)

     • 4V220-08: G1/4-port, dobbel elektrisk kontroll, 5/2-veis (posisjonering av strøm av minne)

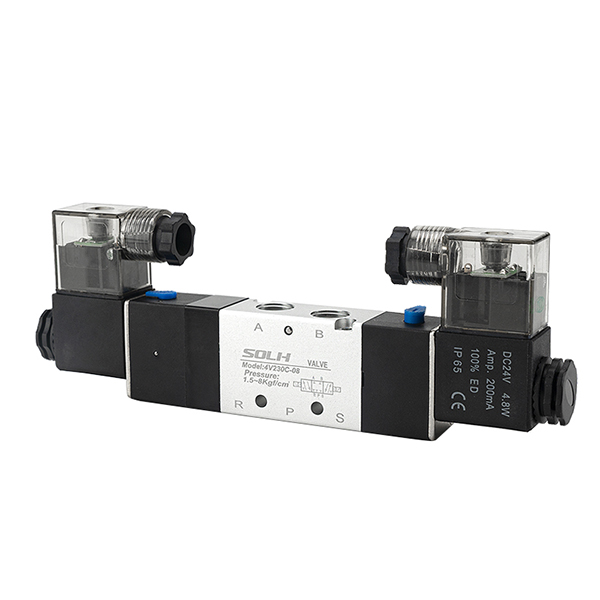

     • 4V230C-08: G1/4-port, 5/3-veis lukket senter (sylinderlåsing og trykkholding)

     • 4V310-10: G3/8-port, enkel elektrisk kontroll, 5/2-veis (hovedkretskontroll med stor strømning)

5. Kjerne tekniske parametere

6. Retningslinjer for profesjonell utvelgelse

  6.1 5/2-veis toposisjonsvalg

     • Enkel elektrisk kontroll: Prioritet for konvensjonelle frem- og tilbakegående bevegelser og sikkerhetstilbakestillingsscenarier, med automatisk avslagsretur og feilsikker drift.

     • Dobbel elektrisk kontroll: Prioritet for posisjoneringsstasjoner, mellomstopp og langsiktige holdescenarier, med minne for strømavbrudd og nøyaktig posisjonering.

  6.2 5/3-veis treposisjonsvalg

     • Type C (lukket senter): For sylindermellomlåsing, fjæringsholding og fallsikring.

     • Type E (eksossenter): For sikkerhetsscenarier for trykkavlastning, frittflytende og manuell feilsøking.

     • Type P (trykksenter): For synkron fastspenning, toveis trykkstabilisering og spesiell pneumatisk balansekontroll.

Sammendrag av én setning

     SOLH 4V-serien dekker 5/2 og 5/3 veis pilotstyrte pneumatiske ventiler med enkel/dobbel elektrisk styring og tre mellomfunksjoner, og er den foretrukne standardkomponenten for industriell pneumatisk reversering, posisjonering, trykkholding og sikkerhetskontroll av dobbeltvirkende sylindre.
