AR Series Pilot Operated Pressure Regulator (SOLH by Richge Technology)

Merke:SOLH av Richge Technology (睿其格科技)

Produktposisjonering

     SOLH AR pilotstyrte regulatorer dekker hele modellene AR425/435/625/635/825/835/925/935. Ved å ta i bruk intern pilotavlastningsstruktur, retter denne serien seg mot middels høyt trykk, stor strømning, langdistanse og høypresisjons hovedluftrørledninger. Sammenlignet med standard direktevirkende regulatorer, gir den overlegen reguleringsnøyaktighet, større gjennomstrømning og sterkere anti-trykk-fluktuasjonsytelse.

Struktur og arbeidsprinsipp

     Struktur: Intern pilotavlastningstype med konstant utlufting av pilotluft

     1. Innløpstrykkluft deler seg i hovedstrømningskanal og uavhengig pilotkontrollkrets.

     2. Pilotlufttrykk skyver membranen for å justere åpningen av hovedspolen for stabilt utgangstrykk.

     3. Innebygd avlastningsfunksjon tømmer automatisk overflødig sekundærtrykk for å opprettholde konstant utløpstrykk.

     4. Konstant luftstrøm på rundt 5 l/min sikrer ultrarask respons og enestående reguleringspresisjon.

Viktige produktfunksjoner

     1. Stor strømning og høyt trykk

     Maks arbeidstrykk når 1,0 MPa med 1,5 MPa bevistrykk. Portstørrelser varierer fra 1/4" opp til 2", som perfekt matcher fabrikkens hovedledninger og sentraliserte luftforsyningssystemer.

     2. Ultrahøy reguleringspresisjon

     Hysterese ≤0,02 MPa og repeterbarhet ≤0,01 MPa. Utgangstrykket forblir stabilt selv under skarpe endringer i innløpstrykket eller øyeblikkelig strømningsstøt.

     3. Dobbelt trykkområde innenfor en identisk kropp

     3.1 Suffiks 25 modell: 0,05–0,83 MPa for generelle høytrykks industrielle applikasjoner

     3.2 Suffiks 35-modell: 0,02–0,20 MPa for lavtrykkspresisjonskontrollscenarier

     4. Integrert automatisk overtrykksavlastning

     Ingen ekstra ekstern avlastningsventil er nødvendig. Den innebygde avlastningsstrukturen stabiliserer trykkutgangen og forhindrer trykkpåvirkning på nedstrøms pneumatiske komponenter.

     5. Stabil, vedlikeholdsvennlig konstruksjon

     Driftstemperaturen varierer fra -5℃ til +60℃. Støpt aluminiumslegering støtter smørefri drift og vilkårlig monteringsorientering.

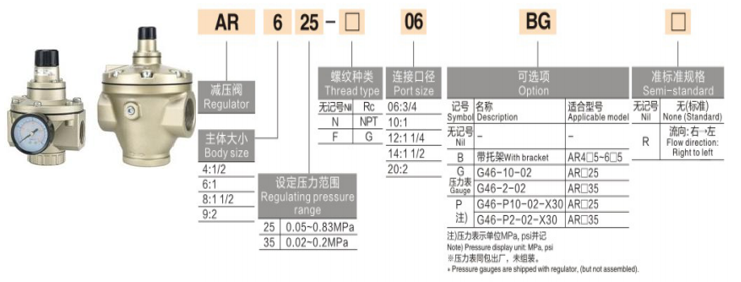

Modusll- og spesifikasjonstabell

Generelle tekniske parametere

     1. Brukbart medium: Tørr eller smurt trykkluft

     2. Maksimalt innløpstrykk: 1,0 MPa

     3. Konstant blødningsforbruk: Ca. 5 l/min (ANR)

     4. Standard gauge port: 1/4" gjenger

     5. Strukturtype: Intern pilot, avlastningsdesign med konstant blødning

Typiske applikasjoner

     1. Fabrikkens hovedluftrørledninger og sentraliserte luftforsyningsstasjoner

     2. Storstrømsutstyr utstyrt med store sylindre, luftmotorer, luftblåse- og tørkeinnretninger

     3. Presisjon pneumatisk kontroll: testing av inventar, posisjoneringsutstyr, spenningskontroll og hydrauliske presser

     4. Rørledninger med store trykksvingninger og langdistanse luftoverføring

     5.To-trinns trykkreduksjonssystemer fra høytrykks lufttanker til middels trykk produksjonsutstyr

Kjernesammendrag

     AR-pilotserien integrerer intern avlastningspilotstruktur, stor strømningskapasitet, høy presisjon, doble valgbare trykkområder og konstant autobleed-funksjon. Den fungerer som den optimale trykkreguleringsløsningen for hovedluftstammer, høystrømsutstyr og høypresisjons høytrykkspneumatiske kretser.

Sammenligning av utvalg: Direkte AR / Pilot AR / VEX1

     1. Direktevirkende AR (AR20~60): Liten strømning, økonomisk kostnad, standard reguleringsnøyaktighet for små grenkretser

     2. Pilot AR (AR425~935): Middels til stor strømning, høy presisjon, dedikert for fabrikkens hovedluftrørledninger

     3. VEX1-serien: Ultra-stor gjennomstrømning, 3-ports eksosdesign, flertrinns trykkjustering og ultrarask avlastningsytelse
