Innkommende kontakt (oppstrøms kjever 3p 630a) funksjoner
Det er de viktigste elektriske komponentene i R-Okken-lowspenningsbryterutstyret, hovedsakelig i Main
kretskraftmater; Ved å jobbe med busleskleden, avtroppende stikkontakter osv., Den innkommende enden
er koblet til den øvre enden av bryteren for å realisere strømforsyningen for hovedkretsen. Det er
Også viktig lenke i kraftoverføringen som kobler buslelen og den interne
Kretsen på skuffenheten, som sikrer den ordnede kraftfordelingen i distribusjonen
system.

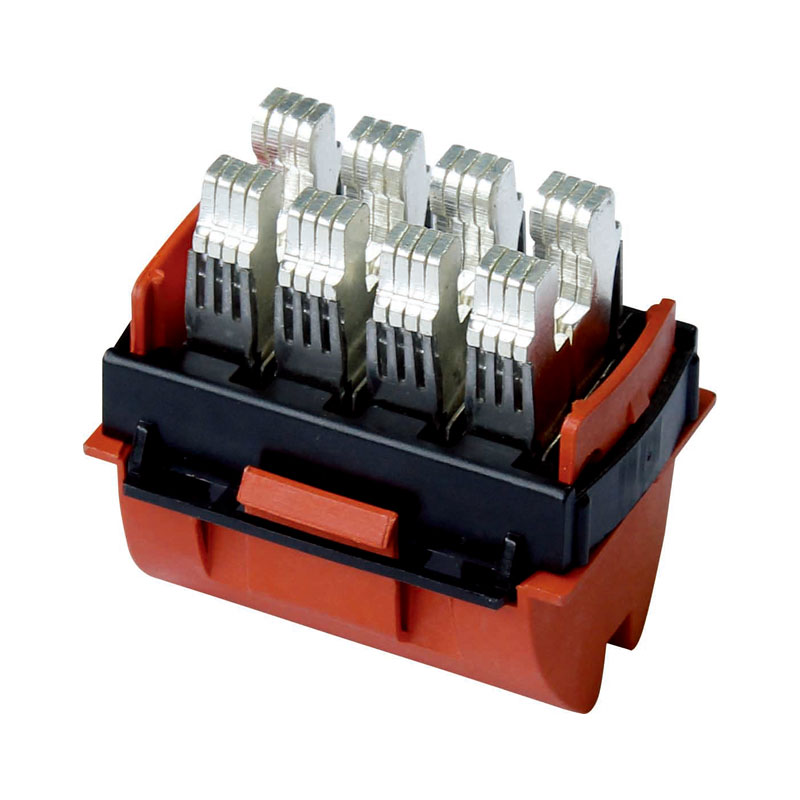

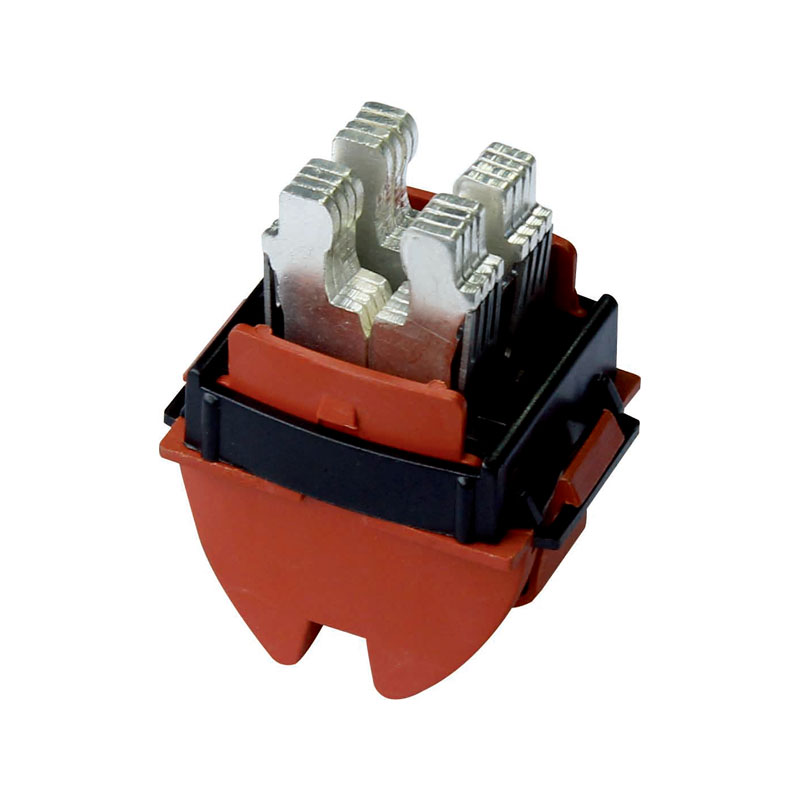

R-Okken innkommende kontakt (oppstrøms kjever 3p 630a) strukturdesign som below
Plugg ledende kontakt: Laget i kobber med sølvplatting, kobber har utmerket elektrisk
og varmeledningsevne. Sølvplatering forbedrer elektrisk ledningsevne og ytterligere
reduserer kontaktmotstanden. Det forbedrer også anti-oksidasjonsevnen, reduserer dårlig kontakt
forårsaket av oksidasjon, og sikrer stabil overføringstrøm (630a).
Vår: Rett fjærark er satt mellom yttersiden av plugg ledende ark
og den faste braketten, og danner en presserende kraft mellom de sammenkoblede plugg ledende ark
For å sikre god kontakt mellom pluggen og kontakten. Og laget av rustfritt stål
hvilken god elastisitet og konduktivitet.
Fast brakett: Brukes til å fikse det ledende arket og vårarket på pluggen, oppgi
Mekanisk støtte og posisjonering, og sikre den strukturelle stabiliteten til pluggen. Den bruker
et nytt PA -materiale (polyamid) med et høyt smeltepunkt og utmerket varmebestandighet, olje
motstand og aldringsmotstand. Det kan fungere stabilt i lang tid i komplekset
miljø inne i distribusjonsskapet (en viss temperatur, mulig oljeforurensning,
etc.), og beskyttelsesnivået kan tilpasses forskjellige scenarier (når lignende plugger
kan nå IP67, støvtett og vanntett, de spesifikke detaljene er underlagt det faktiske
produkt).
Arbeidsprinsippet til Schneider Okken Lavspenningsfordelingsskap 3P 630A
Produsert av Richge Technology er som følger: Den sylindriske tappen samarbeider med pluggen
Ledende ark for å løse behovet for plugg ledende ark å utvide seg og fjæren
For å gi trykk når du kobles til buslelen. De to jobber sammen til veldig
redusere friksjonen av kontakten utvidelse, unngå skade på buslineren på grunn av
Fjærtrykk under den dynamiske prosessen med pluggen som ble satt inn i buslæren
(Effektiv hjerneslag 10-12mm); I statisk tilstand, sørg for at kontakttrykket til hvert sett med
fjærer når 75-95N, og sikrer at forbindelsen og påliteligheten av forbindelsen og gjør
Den nåværende transmisjonen jevnere.
