Merke: SOLH by Richge Technology

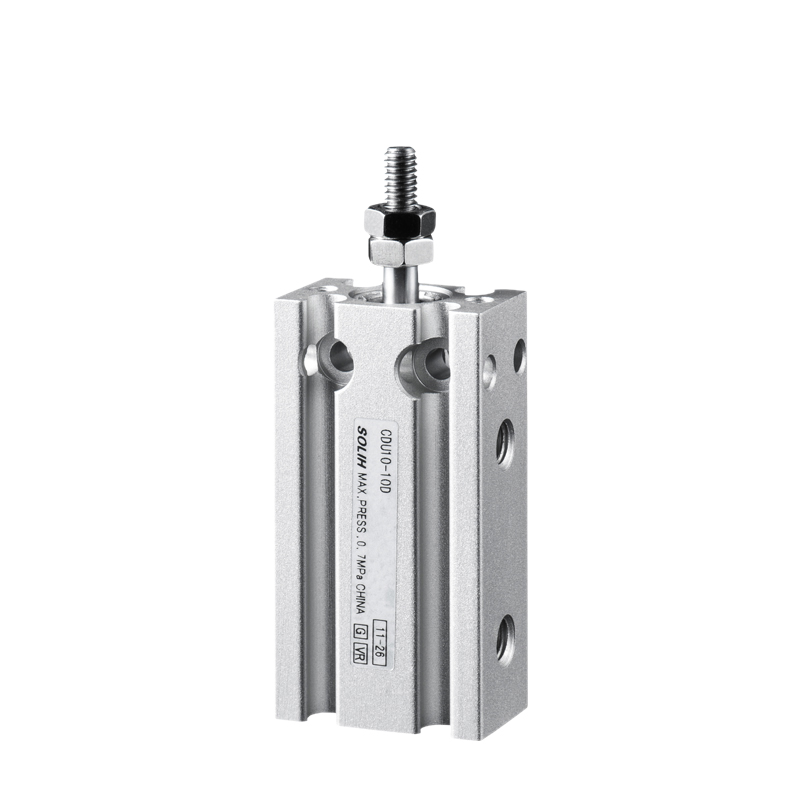

SOLH CU/CDU-serien rektangulær blokkfri monteringssylinder. Monteringshull med flere overflater muliggjør direkte installasjon i alle retninger uten braketter. Ultratynn kompakt design som er mye brukt for skyving, klem og posisjonering av lett last i automasjonsutstyr med begrenset installasjonsplass.
|
Modell |
Trekk |
Søknad |
| CU |
Uten magnetring passer ikke magnetiske brytere |
Kostnadssensitive prosjekter uten posisjonsfeedback |
| CDU |
Innebygd magnet, støtter CMSH/DMSH magnetiske sensorer |
Trenger posisjonsdeteksjon for forlengelse/inntrekk |
| CUK/CDUK |
Ikke-roterende stempelstang |
Arbeidsstykkets vinkel må være fast, hindre akselrotasjon |
| CUW/CDUW |
Dobbel stempelstang, integrert føring, anti-torsjon |
Applikasjoner med sidelast og offsetkraft |
-- Montering i flere retninger: Installer fra bunnen, siden eller endeflaten, spar monteringsbraketten;
-- Slank rektangulær kropp, 40 % tynnere enn standard trekkstangsylinder;
- Flere strukturer: standard enkeltstang, antirotasjonsstang, dobbelstyrt stang;
-- Innebygd magnetversjon (CDU) med justerbare sensorspor;
-- Selvsmørende lager, oljefri kontinuerlig drift;
-- Faste gummibufferputer for å redusere støt og støy.

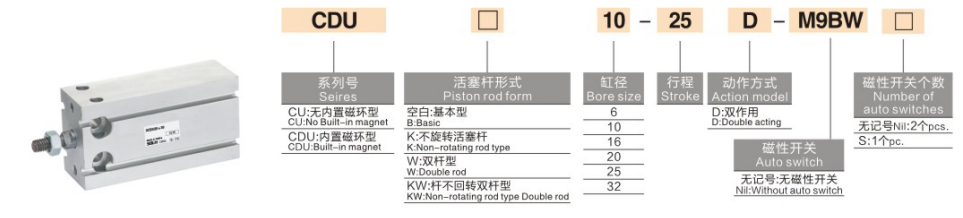

1. Eksempel:CDU16×30S
-- CDU: Serienavn, C=innebygd magnet; K=ikke-roterende stang; W=dobbel stang
-- 16: Borestørrelse (mm):6,10,16,20,25,32
-- 30: Slaglengde (mm)
-- S: Standard spesifikasjon
|
Parameter |
Spesifikasjon |
| Borestørrelse |
6,10,16,20,25,32 mm |
| Standard slag |
5~60 mm |
| Fungerende type |
Dobbeltvirkende (standard); enkeltvirkende fjær retur/ut forlenges |
| Driftstrykk |
Dobbeltvirkende:0,05~0,7MPa; Enkeltvirkende: 0,15~0,7MPa |
| Bevistrykk |
1,05 MPa |
| Temperatur |
-10~60 ℃ (ingen is i luften) |
| Stempelhastighet |
50~500 mm/s |
| Pute |
Fast gummibuffer i begge ender |
| Port tråd |
M5 x 0,8 (φ6/10); PT1/8 (φ16~32) |
| Smøring |
Oljefri drift |
|
Boring (mm) |
Drivkraft/trekkområde |
0,2 MPa |
0,4 MPa |
0,6 MPa |
0,7 MPa |
|
6 |
28,3 / 25,4 |
5,7 / 5,1 |
11.3 / 10.2 |
17.0 / 15.2 |
19.8 / 17.8 |
|
10 |
78,5 / 70,7 |
15.7 / 14.1 |
31.4 / 28.3 |
47,1 / 42,4 |
54,9 / 49,5 |
|
16 |
201,1 / 181,0 |
40,2 / 36,2 |
80,4 / 72,4 |
120,7 / 108,6 |
140,8 / 126,7 |
|
20 |
314,2 / 282,7 |
62,8 / 56,5 |
125,7 / 113,1 |
188,5 / 169,6 |
219,9 / 197,9 |
|
25 |
490,9 / 452,4 |
98,2 / 90,5 |
196,4 / 181,0 |
294,5 / 271,4 |
343,6 / 316,7 |
|
32 |
804,2 / 754,8 |
160,8 / 151,0 |
321,7 / 301,9 |
482,5 / 452,9 |
562,9 / 528,4 |
-- 3C & halvledermikrojigg, stopper, pressfitting;
-- Generell automatiseringsklemming, posisjonering og materialveksling;
-- Montering av husholdningsapparater og maskinvare; emballasje lett lastsorteringsutstyr.
SOLH CU/CDU rektangulær frimontert pneumatisk sylinder støtter flervinklet brakettløs installasjon, med ikke-roterende og dobbeltstyrte stangvarianter, mye brukt for kortslags lett-duty automatiseringsposisjonering og fastklemming.
