Lavspent koblingsanlegger en kritisk komponent i distribusjonssystemer for elektrisk kraft. Det er ansvarlig for beskyttelse, kontroll og isolering av elektrisk utstyr og kretser som opererer ved lave spenninger, vanligvis under 1000 volt. Å forstå komponentene i lavspenningsbryterutstyr er avgjørende for å sikre sikker og pålitelig drift i elektriske systemer for industrielle, kommersielle og boliger. Denne bloggen vil utforske nøkkelkomponentene som utgjør lavspentbryterutstyr og deres roller i å opprettholde effektiv strømfordeling og beskyttelse.

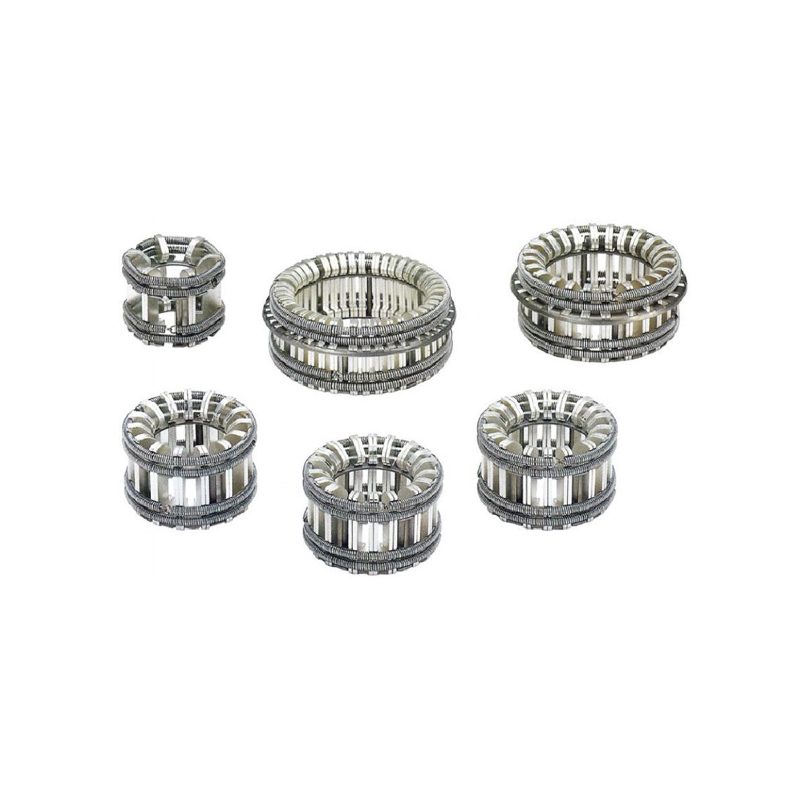

1. Strømbrytere
Effektbrytere er en av de mest vitale komponentene i lavspentbryterutstyr. Deres primære funksjon er å avbryte strømmen av elektrisk strøm når en overbelastning, kortslutning eller feil oppdages, og dermed beskytte utstyr og personell mot potensiell skade eller skade.
Typer effektbrytere i lavspenningsbrytere:
- Støpte kretsbrytere (MCCB): Disse brukes til å avbryte større strømstyrker, vanligvis opptil 2500 ampere. MCCB-er er vanlige i industrielle omgivelser der det er høyere strømbehov.
- Miniature Circuit Breakers (MCB): Disse er designet for lavere strømstyrke, vanligvis opptil 100 ampere, og er mer vanlig å finne i boliger og små kommersielle applikasjoner.
- Air Circuit Breakers (ACB): Disse brukes i høystrømsapplikasjoner (opptil 6300 ampere) og finnes ofte i store industrielle miljøer. ACB-er gir beskyttelse mot overbelastning og kortslutninger, og de tilbyr også mer komplekse utløsningsfunksjoner sammenlignet med MCCB-er og MCB-er.
2. Samleskinner
Samleskinner er solide ledere, vanligvis laget av kobber eller aluminium, som distribuerer elektrisk kraft i bryteranlegget. De utgjør en kritisk del av bryteranleggets interne kraftstruktur, og lar elektrisitet flyte mellom forskjellige komponenter som brytere, kontaktorer og transformatorer.
Hovedfunksjoner til samleskinner:
- Høy strømkapasitet: Samleskinner er designet for å transportere store mengder strøm effektivt.
- Modulær design: Moderne lavspentbryteranlegg bruker ofte modulære samleskinnesystemer, som gir mulighet for fleksible og skalerbare installasjoner.
- Isolasjon og beskyttelse: Avhengig av design kan samleskinner være nakne eller isolerte, og de er plassert i beskyttende innkapslinger for å forhindre utilsiktet kontakt og redusere risikoen for elektriske feil.
3. Koble fra brytere
Frakoblingsbrytere, også kjent som isolatorer, brukes til å deaktivere deler av det elektriske systemet fullstendig for vedlikehold eller i nødstilfelle. Disse bryterne lar operatører isolere elektriske kretser og utstyr på en sikker måte, og forhindrer utilsiktet strømtilførsel under reparasjons- eller inspeksjonsarbeid.
Typer frakoblingsbrytere:
- Fused Disconnect Switches: Disse kombinerer en bryter og en sikring i en enhet. Sikringen gir overstrømsbeskyttelse, mens bryteren tillater isolering av kretsen.
- Ikke-sikrede frakoblingsbrytere: Disse brukes i kretser der overstrømsbeskyttelse er gitt av en annen enhet (for eksempel en strømbryter). Bryteren tjener bare til å isolere kretsen.
4. Beskyttende reléer
Beskyttende releer er enheter som overvåker elektriske parametere som strøm, spenning og frekvens for å oppdage unormale driftsforhold. Når et problem som overstrøm, underspenning eller jordfeil oppdages, utløser releet strømbryteren for å isolere den defekte delen av kretsen.
Vanlige typer beskyttelsesreléer:
- Overstrømsreléer: Disse oppdager overdreven strømflyt som potensielt kan skade utstyr.
- Differensielle reléer: Disse sammenligner strømmen som går inn og ut av en beskyttet sone, og utløser bryteren hvis det oppdages et avvik, noe som kan indikere en feil.
- Jordfeilreleer: Disse er designet for å oppdage jordfeil, som kan forårsake alvorlig skade på utstyr og skape sikkerhetsfarer.
5. Strøm- og spenningstransformatorer
Strømtransformatorer (CT-er) og spenningstransformatorer (VT-er) brukes til å trappe ned høye strømmer og spenninger til lavere nivåer, som trygt kan overvåkes og måles av kontrollsystemer og beskyttelsesenheter.
Funksjoner til CT-er og VT-er i lavspenningsbryterutstyr:
- Strømtransformatorer (CT-er): CT-er reduserer høye strømmer til et lavere, standardisert nivå som trygt kan leses av måleenheter. De spiller også en kritisk rolle i driften av beskyttelsesreléer ved å gi nøyaktige strømmålinger.
- Spenningstransformatorer (VT-er): VT-er reduserer høye spenninger til sikre nivåer for måling og overvåking. Disse er spesielt viktige for å sikre at koblingsanleggets kontrollsystemer mottar nøyaktige spenningsavlesninger.
6. Kontroll- og signalutstyr
Kontrollenheter som brytere, trykknapper og dreiehåndtak lar operatører manuelt kontrollere driften av bryterutstyret, for eksempel åpning og lukking av strømbrytere. Signaleringsenheter som indikatorlys, alarmer og målere gir tilbakemelding i sanntid om driftsstatusen til systemet.
Viktige typer kontroll- og signalenheter:
- Manuelle brytere: Brukes for manuell betjening av kretsbryterne eller utkoblinger.
- Indikatorlys: Gir visuell tilbakemelding om statusen til brytere, brytere og beskyttelsesreléer.
- Målere: Brukes til å måle elektriske parametere som strøm, spenning og effektfaktor, og hjelper operatører med å sikre at systemet fungerer innenfor sikre grenser.
7. Innkapslinger og paneler
Den fysiske strukturen til lavspenningsbryteranlegg er plassert i beskyttende innkapslinger. Disse er vanligvis laget av metall og er designet for å beskytte de interne komponentene mot miljøfarer som støv, fuktighet og utilsiktet kontakt.
Typer vedlegg:
- Innendørs kabinetter: Disse er designet for koblingsutstyr installert inne i bygninger eller i miljøer der de er beskyttet mot ytre værforhold.
- Utendørs kabinetter: Utendørs bryterutstyr er plassert i værbestandige kabinetter som tåler ulike miljøfaktorer som regn, vind og ekstreme temperaturer.
8. Lysbuebeskyttelsesenheter
Lysbuebeskyttelsessystemer blir stadig viktigere i moderne lavspentkoblingsanlegg for å forhindre lysbuefeil. Buefeil er farlige elektriske utladninger som oppstår når elektrisitet hopper mellom to ledere. Lysbuebeskyttelsesenheter oppdager forekomsten av lysbuefeil og utløser raskt kretsen for å redusere risikoen for skade og personskade.
Komponenter i lysbuebeskyttelsessystemer:
- Buesensorer: Disse oppdager det intense lyset som sendes ut av en lysbueblits.
- Hurtigvirkende brytere: Disse kobler raskt fra strømmen for å forhindre ytterligere eskalering av lysbuen.
- Overvåkingssystemer: Sanntidsovervåkingssystemer gir tilbakemelding og alarmer for å varsle operatører om potensielle lysbueforhold.
9. Jordingssystemer
Jording er en grunnleggende sikkerhetsfunksjon i alle elektriske systemer, og lavspentkoblingsutstyr er intet unntak. Riktig jording sikrer at eventuell bortkommen elektrisk strøm ledes trygt til jorden, noe som reduserer risikoen for støt eller skade på utstyr.
Nøkkelelementer for jording i bryterutstyr:
- Jordsamlingsskinner: Disse gir et felles jordingspunkt for hele koblingsanlegget.
- Jordfeilreleer: Som nevnt tidligere, oppdager disse eventuelle utilsiktede strømmer som flyter til jord og utløser beskyttelsesenheter for å isolere den feilede kretsen.
Lavspenningsbryterutstyr er en viktig del av ethvert elektrisk distribusjonssystem, og gir beskyttelse, kontroll og overvåking for ulike typer elektriske belastninger. Komponentene, fra strømbrytere til beskyttelsesreléer, jobber sammen for å sikre sikker og pålitelig strømfordeling. Å forstå disse komponentene og deres funksjoner er nøkkelen til å vedlikeholde og feilsøke elektriske lavspentsystemer, for å sikre effektivitet, sikkerhet og lang levetid i ulike applikasjoner. Enten det brukes i industrianlegg, kommersielle bygninger eller boligkomplekser, spiller lavspentbryterutstyr en kritisk rolle i moderne elektrisk infrastruktur.
