MG Series Rustfritt stål Mini Sylinder | JIS standard korrosjonsbestandig pneumatisk sylinder

Merke: SOLH by Richge Technology

1. Produktoversikt og strukturelle kjernefunksjoner

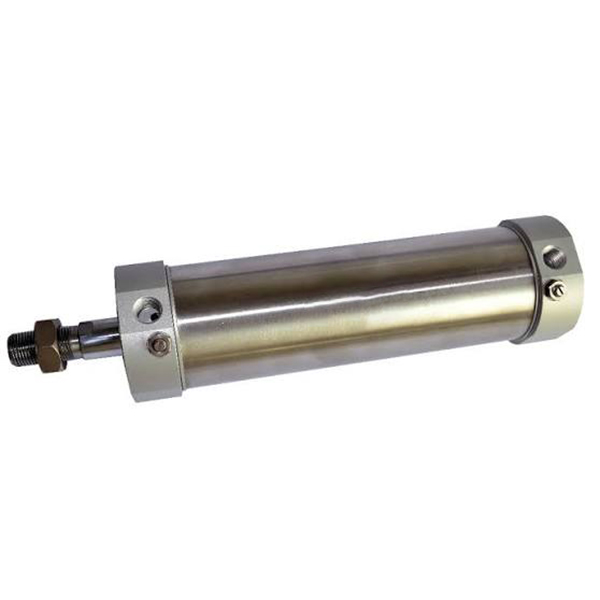

     SOLH MG-serien er en slitesterk mini pneumatisk sylinder i rustfritt stål produsert i samsvar med JIS industrielle standarder. Den dekker et boreområde fra φ20 til φ63 mm, plassert mellom økonomisk MA-serie og high-end CM2-serie. Med utmerket korrosjonsmotstand, vibrasjonsmotstand og ultralang levetid, gir den enestående kostnadsytelse. Fullt utskiftbar med SMC CM2/CM3-serien, er den mye brukt i middels og høy standard automasjonsscenarier, inkludert mat, farmasøytisk, emballasje, elektronikk, fuktige og svake syrebaserte arbeidsmiljøer.

  1.1 JIS-standard og høy utskiftbarhet

     Strengt produsert i henhold til JIS-standardspesifikasjoner med enhetlige monteringsdimensjoner og grensesnittstandarder. Den oppnår perfekt dimensjons- og strukturell utskiftbarhet med SMC CM2- og CM3-seriens sylindre, og støtter null-modifikasjoner, oppgradering av batchutstyr og standardisert automatisert linjetilpasning.

  1.2 Anti-korrosjonsstruktur i rustfritt stål

     Vedtar førsteklasses SUS304 sylinderrør og stempelstang i rustfritt stål, matchet med endedeksler av høystyrke aluminiumslegering. Den integrerte materialstrukturen gir utmerket rustsikker, anti-korrosjon og trykkbestandig ytelse, og tilpasser seg stabilt til tøffe arbeidsforhold som høy luftfuktighet, støv, svak syre og svak alkali, som langt overgår vanlige økonomiske sylindre når det gjelder miljøtilpasning.

  1.3 Naglerullende innkapslingsfast struktur

     Vedtar profesjonell naglerullende innkapslingsteknologi for integrering av endedeksel og sylinderrørkrymping. Den generelle strukturen er tett og fast med sterk vibrasjonsmotstand og slagmotstand, og unngår løs forbindelse under langvarig høyfrekvent drift. Den strømlinjeformede runde rette formen har enkel struktur og praktisk daglig vedlikehold, noe som reduserer drifts- og vedlikeholdskostnader.

  1.4 Diversifiserte bevegelses- og funksjonelle derivater

     • MG dobbeltvirkende: Dual-end luftinntak frem- og tilbakegående bevegelse, den mest universelle standardtypen for konvensjonell lineær automatisering.

     • MSG Single Acting (Push Out): Fjær push-out struktur, automatisk forlengelse etter strømbrudd for tilbakestilling av sikkerhetsmekanismer.

     • MTG enkeltskuespill (trekk tilbake): Fjærreturstruktur, automatisk tilbaketrekking etter strømbrudd for beskyttende posisjoneringsscenarier.

     • MGD dobbel stang: Dual-end output stempelstang, realiserer synkron bevegelse og doblet effektiv slag for presis synkron overføring.

     • MGC justerbar pute: Dobbeltvirkende med tosidig justerbar luftbuffer, som effektivt reduserer støy og støt for høyhastighets syklisk drift.

     • MGCD dobbeltstangpute: Dobbel stangstruktur utstyrt med justerbar luftbuffer, som kombinerer synkron drift og høyhastighets stabil ytelse.

  1.5  Pålitelig buffer- og lavfriksjonsforseglingssystem

     Standard utstyrt med antikollisjonspute i gummi av høy kvalitet for grunnleggende buffering og støyreduksjon; MGC/MGCD-oppgraderte modeller støtter manuell justerbar luftpute med dobbel ende, perfekt tilpasset høyhastighets og tunge arbeidsforhold. Sylinderen har en spesialformet toveis sammensatt tetning med innebygd oljelagringsspor, og har ultralavt starttrykk, stabil oljefri drift og en levetid på over 8 millioner sykluser.

  1.6  Full-serien innebygd magnetisk induksjon

     Hele MG-serien kommer med innebygd magnetring (S-kode som standard, ikke-avtakbar), kompatibel med Airtac CS1-G og SMC M9B-seriens magnetiske brytere. Den støtter nøyaktig stempelposisjonsdeteksjon i sanntid og elektrisk signalkobling, og realiserer automatisert syklusposisjonering og intelligent utstyrsovervåking.

2. Fullfør modellnavneregler og ordreeksempler

 1. Typisk modellstruktur: MG25-100S-CM-FA

 2. Eksempler på standardbestilling

     • Standard dobbeltvirkende magnetisk modell: MG32-75S-CM (32 mm boring, 75 mm slag, rund hale, innebygd magnetisk ring)

     • Justerbar pute dobbeltvirkende modell: MGC40-100S-CA (40 mm boring, 100 mm slag, svingende hale, justerbar luftpute)

     • Enkeltvirkende vårreturmodell: MTG20-50S-U (20 mm boring, 50 mm slag, flat hale, enkeltvirkende tilbakestilling)

3. Kjerne tekniske parametere (standardtype)

4. 0,5 MPa teoretisk referansediagram for skyvekraft og spenning (enkeltstang)

  4.1 Dobbeltvirkende (MG) ytelsesdata

  4.2 Enkeltvirkende (MTG Spring Return) ytelsesdata

5. Monteringsskjemaer og avledede modeller

  5.1 Diversifiserte universelle monteringsmetoder

     • CM rund hale: Standard rett montering, den mest universelle typen for konvensjonell fast lineær drift

     • CA Swing Tail: Svingbar halestruktur, spesielt tilpasset for oscillerende og vippe mekaniske mekanismer

     • U flat hale: Flat hale kompakt design, egnet for ultratynne og smale installasjonsplasser

     • FA/FB Front/Bakflens: Flatflensfeste foran og bak, stabil vertikal installasjon for plassering av tung last

     • LB fotbrakett: Aksial fotfeste, praktisk sidemontering og utstyrslayout

     • SDB dobbel ørefeste: Dobbel hengselstruktur, fleksibel svingoperasjon for spesielle koblingsscenarier

  5.2 Kjernederivatserie

     • MG Standard dobbeltvirkende: Universell magnetutstyrt modell for generell middels standard automatisering

     • MSG/MTG enkeltvirkende: Fjær push-out / fjærretur typer for sikkerhetstilbakestilling og beskyttende posisjonering

     • MGD dobbel stang: Dual-end synkron utgangsstruktur, doble slag og forbedre driftsstabilitet

     • MGC justerbar pute: Oppgradert luftbufferstruktur, foretrukket for hyppig syklisk drift med høy hastighet

     • MGCD dobbeltstangpute: Integrerer dobbel stangsynkronisering og justerbar buffering for høypresisjons høyhastighetsutstyr

6. Sammenligning av MG vs MA vs CM2

7. 3-trinns hurtigvalgveiledning

     1. Borevalg: Velg passende borestørrelse basert på faktisk lastvekt, reserver mer enn 50 % sikkerhetsmargin. Prioriter MG-serien for middels høy belastning og korrosjonsbestandige arbeidsforhold.

     2. Slagvalg: Faktisk arbeidsslag pluss 10~20 mm sikkerhetsmargin; følg standard slaggrenser: dobbeltvirkende ≤500 mm, enkeltvirkende ≤150 mm.

     3. Funksjonell konfigurasjon: Velg MG for standard dobbeltvirkende, MTG for enkeltvirkende fjærretur, MGC for høyhastighets justerbar putekrav. Hele serien er forhåndsutstyrt med magnetiske ringer, kompatible med CS1-G og M9B magnetiske brytere for posisjonsdeteksjon.

Sammendrag av én setning

     SOLH MG JIS standard minisylinder i rustfritt stål balanserer høy korrosjonsmotstand, lang levetid og kostnadsytelse, med varierte bevegelses- og monteringsalternativer, og fungerer som den optimale pneumatiske løsningen for mat, farmasøytisk, emballasje og fuktig miljøautomatiseringsutstyr.
