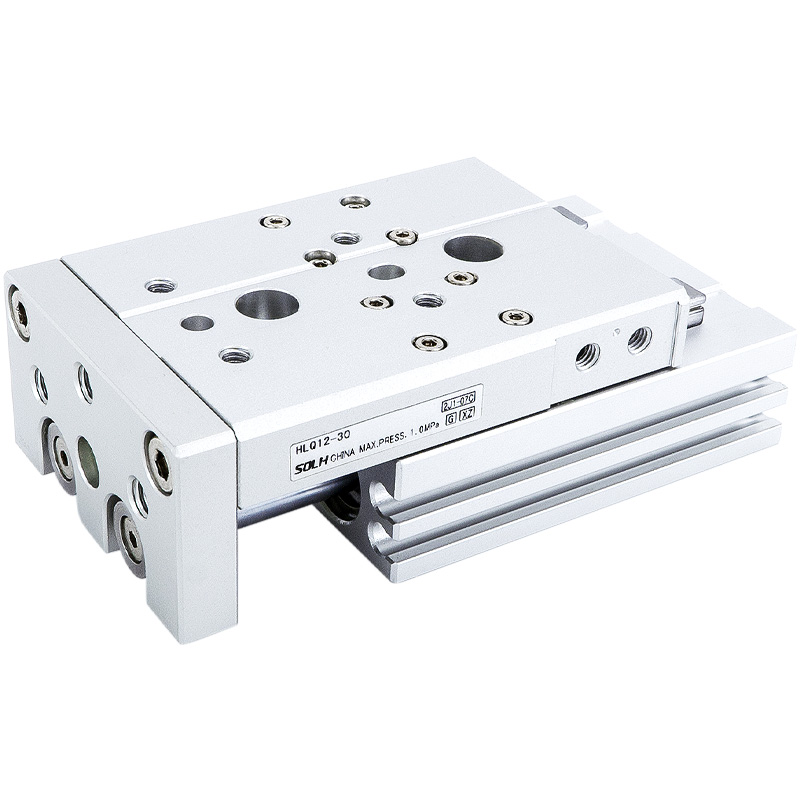

HLQ / HLQL Series Twin-Shaft Precision Lineær Slidesylinder (resirkulerende kuleguide)

Merke:SOLH av Richge Technology

Produktposisjonering

     SOLH HLQ / HLQL presisjonsglidesylinder med to skafter tar i bruk resirkulerende lineær styrekjernestruktur for kuler, og leverer høy presisjon, høy stivhet jevn lineær frem- og tilbakegående bevegelse for automatisert utstyr. To varianter dekker henholdsvis lett-middels og tung eksentrisk belastning.

Serieoversikt

     -- HLQ Standard Type: Sylinderhus plassert på siden av glideenheten, kompakt totalbredde

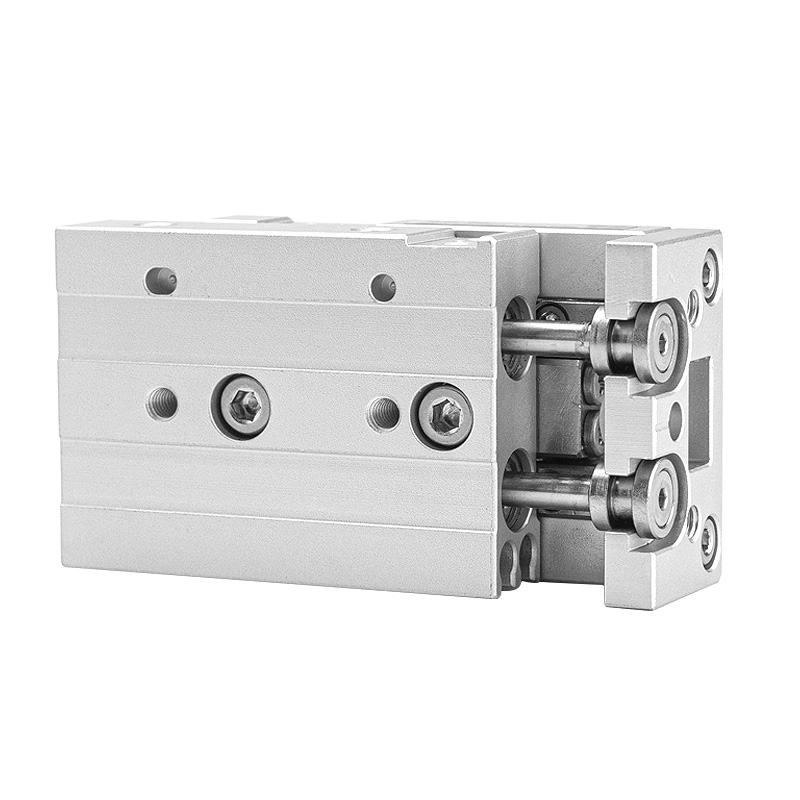

     -- HLQL symmetrisk type: Sentrert sylinder + doble symmetriske styreskinner, ultrahøy stivhet og anti-avbøyningskapasitet

     -- Styrestruktur: Resirkulerende ball lineær guide; enkel skinne for boring 6/8, doble parallelle skinner for boring ≥12

     -- Driftsmodus: Dobbeltvirkende frem- og tilbakegående bevegelse

     -- Gjeldende medium: Trykkluft med filtreringspresisjon ≥40μm

Kjerne teknisk spesifikasjonstabell

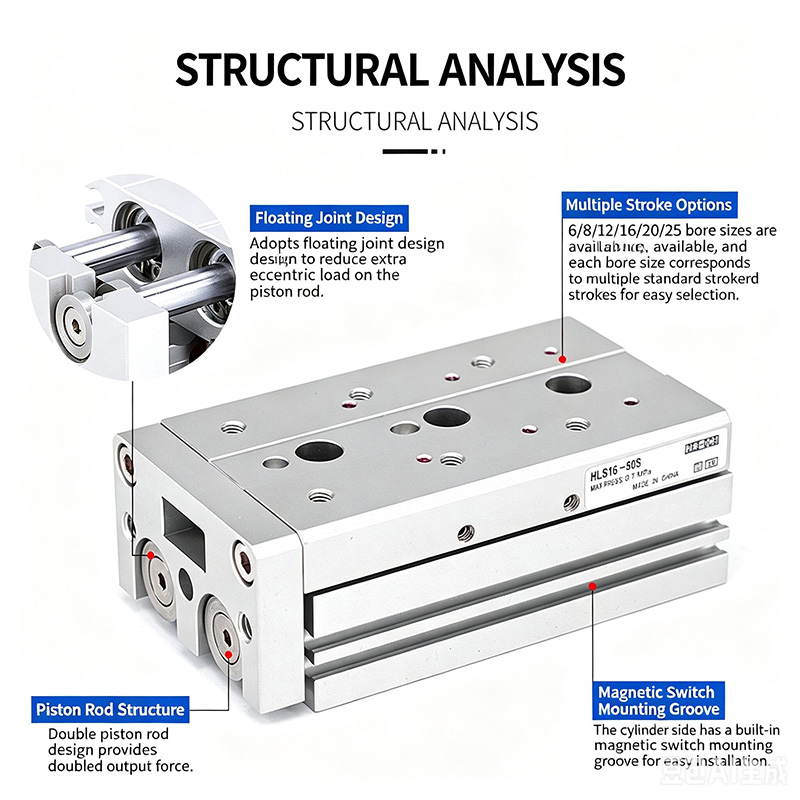

Strukturelle og ytelsesmessige fordeler

  1. Dobbel presisjon resirkulerende kuleføringsskinner

     -- Lav friksjon, ultra-jevn bevegelse, enestående retthet og gjentatt posisjoneringsnøyaktighet; integrert anti-rust støvtett belegg for forlenget levetid.

  2. Innebygd flyteskjøt

     -- Elastisk flytende forbindelse mellom stempel og glidevogn forskyver sidekraft og eksentrisk dreiemoment, og forhindrer stempelstangdeformasjon og overbelastningsskader.

  3. Twin Parallell Stempelstang Design

     -- Doblet utgangskraft, kraftig anti-torsjonsytelse, null rotasjon av glideplattformen under belastning.

 4. Monteringsoppsett i flere retninger

     -- Tapede monteringshull på bunnen, fronten og sideflatene for 3-veis installasjon; presisjonsplasserende pinnehull på basen for rask nøyaktig montering av armaturet.

  5. 3-Side Jig Monteringsoverflater

     -- Tapede hull for verktøy på glidetopp og frontflate; posisjonering av pinnehull på glidebryterens topp for å garantere gjentatt posisjonering av armaturet.

  6. Forhåndsmaskinerte sensorspor

     -- Standard skyvespor på sylindersiden for rask installasjon og justerbar posisjon av magnetiske reedbrytere.

  7. Diverse buffer- og stoppblokkkombinasjoner

     -- Valgfri fast luftbuffer, justerbar luftbuffer (A/AS/AF), hydraulisk støtdemperbuffer (B/BF); flere eksterne grensestoppblokker tilgjengelig.

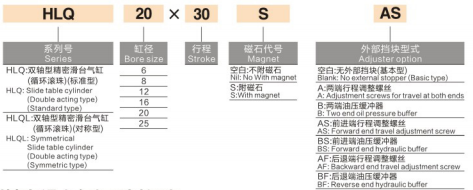

Standard modellnavneregel

  1. Eksempelmodell: HLQ20×30SAS

     -- HLQ = Standard twin-shaft series; HLQL = symmetrisk høystiv tvillingskinneserie

     -- 20 = Sylinderboringsdiameter (mm)

     -- 30 = Nominell slaglengde (mm)

     -- S = Innebygd permanent magnetisk ring (obligatorisk standardkonfigurasjon)

     -- A = Justerbar luftbuffer med doble ender

        AS = Front slag enkel justerbar luftbuffer

        AF = Returslag enkelt justerbar luftbuffer

     -- B = Hydraulikkoljebuffer med doble ender

        BF = Returslag enkelt hydraulikkoljebuffer

Teoretisk utgangstrykktabell (Enhet: N)

Retningslinjer for valg og typiske bruksscenarier

  1. Modellvalglogikk

     -- HLQ Standard Type: Kompakt installasjonsplass, middels liten belastning, liten eller ingen eksentrisk sidebelastning

     -- HLQL symmetrisk type: Tung belastning, åpenbar eksentrisk offset belastning, høy stivhet og ultrahøye krav til posisjoneringspresisjon

  2. Typiske bruksområder

     Presisjonsposisjonering, automatisk overføring av arbeidsstykker, pneumatiske klemstasjoner; mye brukt i 3C elektronikk, halvlederproduksjonslinjer, automatisert monteringsutstyr og presisjonstestingsinstrumenter.

Sammendrag av én setning

     SOLH HLQ / HLQL toakslede resirkulerende kuleslidesylinder tilbyr standard kompakte og symmetriske doble varianter med høy stivhet, med valgfri luft/hydraulisk buffer, anti-torsjon tvillingstang og flytende ledddesign, den universelle høypresisjons lineære aktuatoren for middels og tung last automatisert klem-, overførings- og posisjoneringsutstyr.
