CRB1 / CRB2-serien Roterende aktuator av vingetype

CRB1 / CRB2-serien Roterende aktuator av vingetype (SOLH utskiftbar)

Merke: SOLH by Richge Technology

Produktposisjonering og seriekjerneforskjell

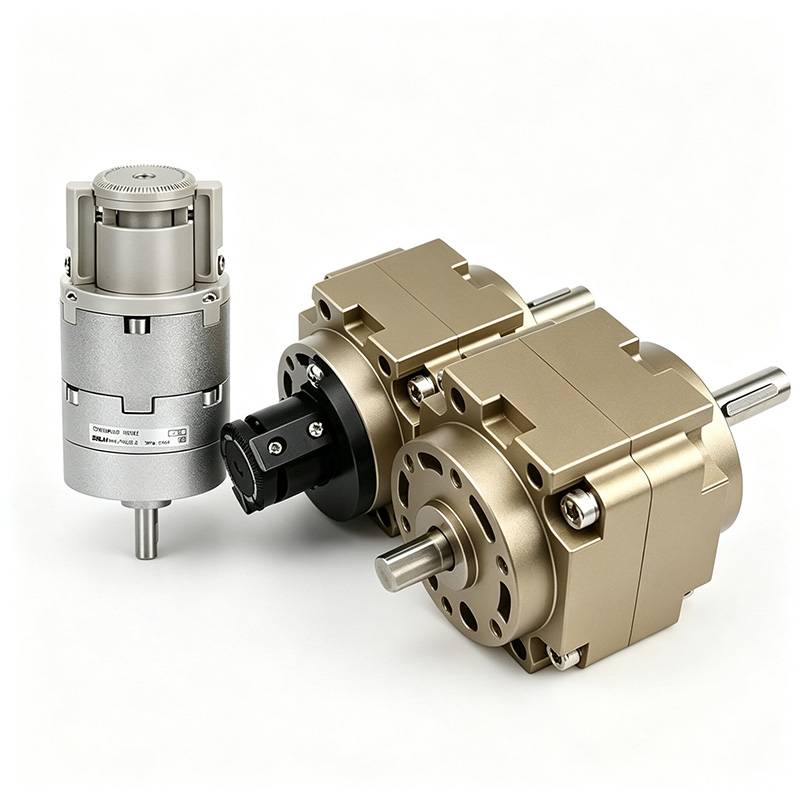

     SOLH CRB1 og CRB2 er roterende svingsylindere av vingetype drevet av enkle/doble skovler. Uten inngrepsklaring til giret har de ultrakompakt kropp, lav rotasjonstreghet og ultrarask respons.

     -- CRB2 (Small Series): Boring 10~40 mm for lett belastning og smal plass, kompakt lettvektsdesign

     -- CRB1 (Large Series): Boring 50~100 mm for tung belastning og høyt dreiemoment, full lagerstøtte med overlegen slagmotstand

     Enkeltvinge maks svingvinkel opp til 270°/280°, dobbelvinge maks 90°/100°. Mye brukt for rask roterende vending, indeksering og posisjonering av automatiseringsstasjoner.

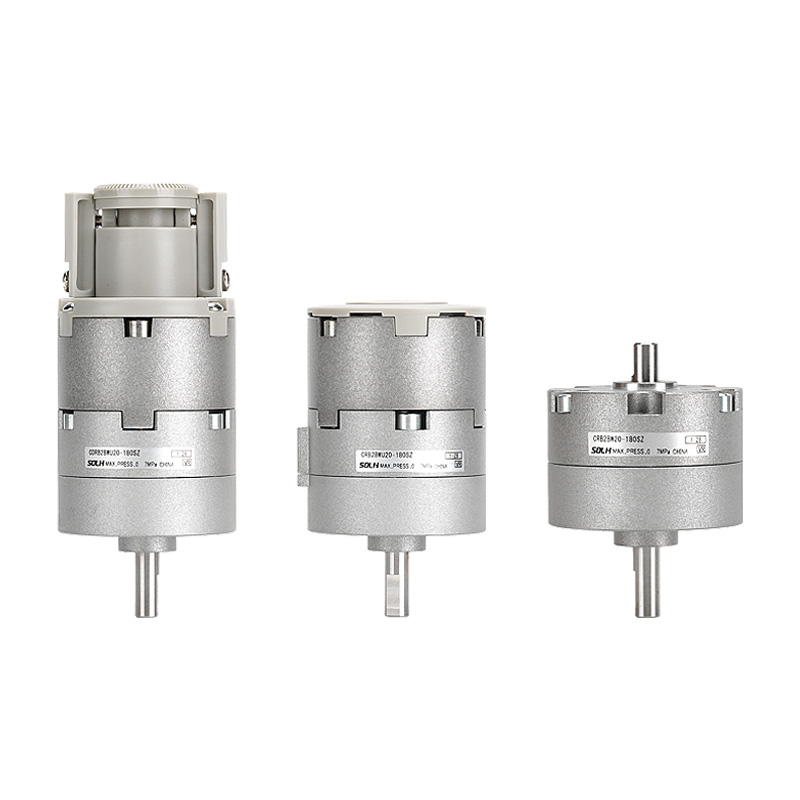

  1. CRB2 Small Standard Series

     -- Borestørrelser: 10, 15, 20, 30, 40 mm

     -- Vingealternativer: S enkelvinge / D dobbelvinge

     -- Svingvinkel: Enkel vinge 90°/180°/270°; Dobbeltvinge 90°/100°

     -- Kjerneegenskaper: Ultrakompakt, lett, lavt oppstartstrykk, side/aksial dobbel porting, valgfri vinkeljustering og magnetisk bryter

     -- Bruksområder: Høyhastighets rotasjon med lett last, utstyr for trangt rom, 3C-elektronikk, emballasje, miniatyrautomasjon

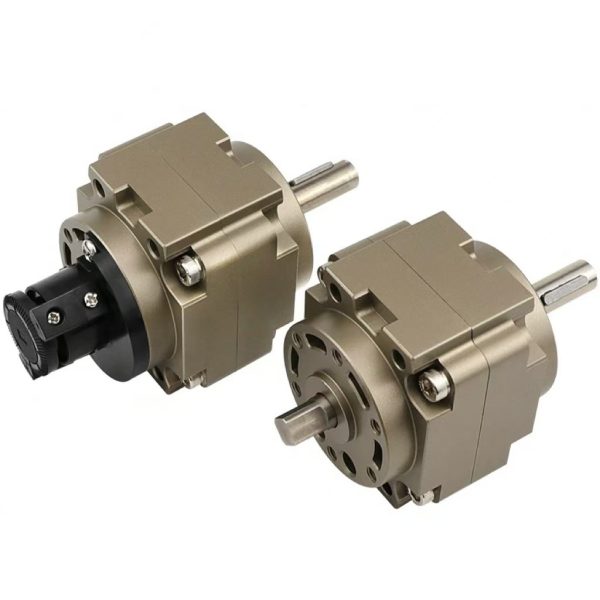

  2. CRB1 Large Heavy-Duty-serien

     -- Borestørrelser: 50, 63, 80, 100 mm

     -- Vingealternativer: S enkelvinge / D dobbelvinge

     -- Svingvinkel: Enkel vinge 90°/180°/270°/280°; Dobbeltvinge 90°/100°

     -- Kjerneverdier: Høyt utgangsmoment, tungt bærende, full lagerstøtte, støtbestandig, lang levetid

     - Bruksområder: Tung vipping av arbeidsstykker, storskala indeksering, tunge roterende armaturer, tungindustri samlebånd

Universal Core tekniske spesifikasjoner

  1. Generelle standardparametre

  2. Teoretisk utgangsmoment @ 0,5 MPa (kjernevalgindeks)

   2.1 CRB2 Momenttabell

   2.2 CRB1 Momenttabell

 3 Tillatt radiell og aksial belastningsreferanse

     -- CRB2-20: Radial 120N, Aksial 80N

     -- CRB1-50: Radial 245N, Axial 196N

     -- CRB1-100: Radial 588N, Axial 490N

Intern struktur og vingedriftsprinsipp

  1. Hovedkomponenter: Sylinderhus, enkel/dobbel roterende vinge, utgående aksel, tetningsenhet, endegummibuffer, vinkeljusteringsbolter

  2. Arbeidslogikk: Trykkluft kommer inn i ett kammer for å skyve skovlen til å rotere rundt den sentrale akselen mens det motsatte kammeret kommer ut.

     -- Dobbel vinge: Dreiemoment doblet, begrenset svingvinkel ≤100°

     -- Enkeltvinge: Større svingområde opptil 270°

  3. Unike kjernefordeler

     -- Ingen gir- og stativstruktur, null tilbakeslag, jevn, stille rotasjon uten støtvibrasjoner

     -- Ultrakompakt kontur, lav rotasjonstreghet, ultrarask respons (90° rotasjon < 0,1s)

    -- Valgfri hul gjennomgående aksel, praktisk for interne rør og ledningsføring

     -- Finjuster bolter med to ender for slaggrense; enkel skovl justerbar 0~270°, dobbel skovl 0~90°

Komplette modellkodingsregler

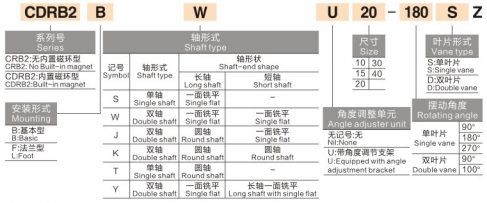

  1. Eksempel på CRB2-modell: CRB2BW20-180SZ

     -- CRB2 = Liten vinge roterende aktuator serie

     -- B = Grunnflensfeste; L = Montering av fotbrakett

     -- W = Dobbel forlenget aksel; blank = Enkelt skaft

     -- 20 = Borestørrelse (10/15/20/30/40)

     -- 180 = Svingvinkel (90/180/270)

     -- S = Enkel vinge; D = Dobbel vinge

     -- Z = Utstyrt med vinkeljusteringsenhet; blank = standard uten justeringsanordning

          Prefiks CDRB2 = Innebygd magnetring for montering av magnetbryter

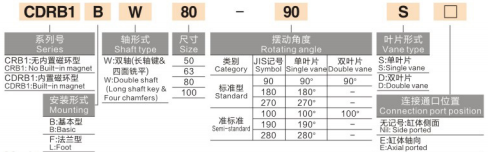

  2. CRB1-modelleksempel: CRB1BW50-90D

     -- CRB1 = Stor kraftig roterende skovlserie

     -- B = Grunnfeste; W = Dobbel aksel

     -- 50 = Borestørrelse (50/63/80/100)

     -- 90 = Svingvinkel (90/180/270/280)

     -- D = Dobbel vinge; S = Enkeltvinge

        Prefiks CDRB1 = Magnetisk ring integrert modell

Trinn-for-trinn valgveiledning og industrielle applikasjoner

  1. Utvalgsprioritetsregler

     -- Dreiemoment og dimensjonsdeling: Lett last smal plass → CRB2 (10~40); Kraftig rotasjon med høyt dreiemoment → CRB1 (50~100)

     -- Krav til svingvinkel: Rotasjon over 90° → Enkeltvinge S; Maks dreiemoment innenfor 90° → Dobbelvinge D

     -- Presisjons- og hastighetsavveining: Vingetype null tilbakeslag, gjentatt posisjonering ±0,1°, ideell for høyhastighets lett-bruk; Tung høypresisjons lagerbelastning foretrekker MSQ roterende tannstangsbord

     -- Funksjonsalternativer: Fin vinkelgrense nødvendig – velg suffikset Z vinkeljusteringsenhet; PLS-posisjonstilbakemelding kreves – velg CDRB magnetisk integrert modell

  2. Typiske applikasjonsscenarier

     -- Lette linjer: Elektronisk komponentvending, etikettrotering, stramming av flaskekork, sortering av miniatyrmaterialer

     -- Kraftige stasjoner: Stort arbeidsstykke 90°/180° omsetning, samlebåndindeksering, tunge roterende klemmefester

     -- Generelle bransjer: Pakking, utskrift, matforedling helautomatiske roterende posisjoneringsstasjoner

Ytelsessammenligning: CRB Vinkel VS MSQ Rack & Pinion Rotary Actuator

Én setning

     SammendragSOLH CRB2 små, lett- og CRB1 tunge roterende aktuatorer av skovltype tar i bruk enkelt-/dobbeltvingedrift med null tilbakeslag med valgfri vinkeljustering og magnetisk brytervariant CDRB, med rask rotasjon med lav treghet fra 0,05~24N·m dreiemoment, perfekt for høyhastighets elektronisk vipping, pakking og pakking og indeksering. linjer.
