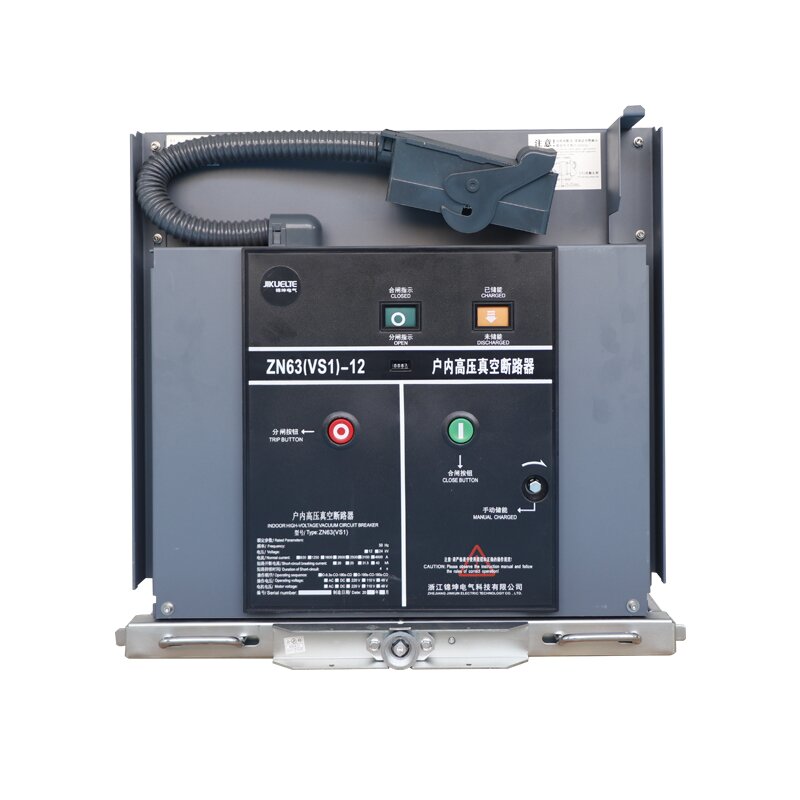

Vaccum Circuit Breaker Series -funksjoner
Vacuum Circuit Breaker Chassis -serien brukes til å installere og flytte vakuumkretsbrytere. Som
Nøkkelkomponenten kobler vakuumkretsbrytere og bytter skap i kraftutstyr
Med operativ bekvemmelighet, sikkerhetsbeskyttelse, vedlikehold av utstyr og systemtilpasning:
Struktur:
VCB chassis kropp: Det er sammensatt av metallramme og støttet struktur av hele chassiset
serie. Den har en viss styrke og stabilitet, kan bære vekten av vakuumskomsbryteren,
og sørg for at den ikke blir deformert eller skadet under bevegelse.
Overføringsmekanisme: Skrue og giroverføring
Kontrollmekanisme ： inkludert kontrollmotor, automatisk kontroller, manuell prioritert mikrobryter,
etc. Kontrollmotoren gir kraft for bevegelse av chassiset; den automatiske kontrolleren
brukes til å realisere automatisk kontroll av chassiset, som kan motta fjernkontrollsignaler eller
Kommuniser med andre intelligente enheter i bryterskapet for å realisere automatisk bytte
av vakuumskretsbryteren i forskjellige posisjoner (for eksempel driftsposisjon, testposisjon,
frakoblingsposisjon); Den manuelle prioriterte mikrobryteren lar operatøren manuelt kontrollere
bevegelsen av chassiset når det er nødvendig, og den manuelle operasjonen har prioritet fremfor
Automatisk kontroll, for å tillate manuell inngrep i nødsituasjoner eller utstyr
igangkjøring.
Posisjonsmekanisme: Den er sammensatt av posisjoneringshylser, posisjoneringspinner osv., Og brukes
For å bestemme posisjonen til vakuumskretsbryteren i bryterskapet til
Forsikre deg om at den er riktig tilkoblet og matchet med andre elektriske komponenter i bryteren
skap for å forhindre elektriske feil eller driftsfeil forårsaket av posisjonsavvik.
Interlocking Mechanism: For å sikre driftssikkerhet og korrekt drift av utstyret,
Chassiset er utstyrt med sammenlåsende enheter. For eksempel kan det mekaniske sammenlåsningen
Forhindre at chassiset blir rystet ut når vakuumskretsbryteren er i det lukkede
stust, og effektbryteren er stengt når chassiset ikke har kommet inn eller forlatt
spesifisert posisjon; Den elektriske sammenhengende innser mer komplekse sammenkoblingsfunksjoner av
Signalinteraksjon med andre elektriske komponenter i bryterutstyret
Vacuum Circuit Breaker Chassis -serien er også kjernelinken for å sikre sikkerhet og forbedre
effektivitet i kraftsystemet. Gjennom mekanisk overføring, sammenkoblingsbeskyttelse,
Intelligent kontroll og andre funksjoner, den kombinerer vakuumskretsbryteren med bryteren
skap, spiller en nøkkelrolle i kraftproduksjon, overføring, distribusjon og andre scenarier og
Gir støtte for sikker, pålitelig og effektiv drift av kraftsystemet.
