Vacuum Circuit Breaker Series

We are committed to developing Load Switch, Outdoor High Voltage Auto Recloser, Indoor Voltage Vacuum Breaker that are closer to the needs of consumers and provide consumers with better products. We always take rewarding society as a blessing and take the prosperity and revitalization of the motherland as our own responsibility. Our company takes our enterprise reputation and staff quality ahead of enterprise development as our development guarantee. We insist on the idea of science and technology is the first productive force. With our technical skils, efficient management and high-quality products, we have won praise from our customers with our cost-effective goods.

Here is a brief introduction to Vacuum Circuit Breaker (VCB), Load Break Switch (LBS), SF₆ Gas Circuit Breaker, Outdoor Circuit Breaker, and Indoor Vacuum Circuit Breaker, covering their core features, principles, and applications:

Vacuum Circuit Breaker (VCB)

Definition: A switching device using high vacuum (vacuum degree ≥10⁻⁴ Pa) as the arc-extinguishing and insulating medium, which is the mainstream equipment in medium and high-voltage fields.

Core Principle: When the contacts separate in a vacuum, the arc is quickly extinguished (within 0.01~0.02 seconds) due to the lack of gas medium to sustain it.

Features:

1.Strong arc-extinguishing performance and long mechanical life (up to 100,000 operations or more);

2.No oil or SF₆, environmentally friendly and safe, with minimal maintenance;

3.Compact size and light weight, suitable for tight spaces.

4.Applications: 10kV~35kV medium and high-voltage systems, such as substations, industrial power distribution, and new energy grid connection.

Load Break Switch (LBS)

Definition: A switching device mainly used to switch on and off normal operating current (load current). It cannot interrupt short-circuit current (relying on fuses or circuit breakers for short-circuit protection).

Core Principle: It can extinguish small arcs (e.g., those generated by load current) during switching, but its arc-extinguishing capacity is limited.

Features:

1.Simple structure, low cost, and easy operation;

2.Single function, only used for normal load control, requiring external protection (e.g., fuses).

3.Applications: Low-voltage (0.4kV) or medium-voltage (6~10kV) distribution branches, such as community power distribution and on-off control of small industrial loads.

SF₆ Gas Circuit Breaker

Definition: A high-voltage switching device using sulfur hexafluoride (SF₆) gas as the arc-extinguishing and insulating medium. SF₆ has strong insulation (about 2.5 times that of air) and arc-extinguishing ability.

Core Principle: SF₆ gas decomposes into low-conductivity substances under arc high temperature and quickly recombines after cooling, efficiently extinguishing the arc.

Features:

1.Extremely strong arc-extinguishing capacity, suitable for high voltage levels (110kV and above) and large current scenarios;

2.Relatively compact, but SF₆ is a potent greenhouse gas (with a high Global Warming Potential value), requiring strict recycling to avoid leakage.

3.Applications: 220kV and above ultra-high voltage, extra-high voltage substations, such as main power grid lines and large power plant outlets.

Outdoor Circuit Breaker

Definition: A circuit breaker designed specifically for outdoor environments, capable of withstanding harsh conditions such as wind, rain, temperature extremes, pollution, and ultraviolet radiation.

Core Features:

1.High protection rating (e.g., IP65 and above), with enclosures made of weather-resistant materials (e.g., stainless steel, reinforced plastic);

2.Enhanced insulation design (e.g., extended creepage distance) to adapt to outdoor humid and polluted environments;

3.Arc-extinguishing medium can be vacuum or SF₆ (selected based on voltage level: vacuum for medium voltage, SF₆ for high voltage).

4.Applications: Outdoor substations, overhead line terminals, outdoor distribution areas of wind/solar power plants, etc.

Indoor Vacuum Circuit Breaker

Definition: A vacuum breaker installed indoors (e.g., in distribution rooms or switchgear), designed for dry and clean indoor environments.

Core Features:

1.More compact, saving indoor space;

2.Moderate protection rating (e.g., IP3X), no need to cope with extreme outdoor environments;

3.Inherits the environmental friendliness and long life advantages of vacuum circuit breakers.

4.Applications: Indoor substations, industrial plant distribution rooms, building power distribution systems (10~35kV level).

Summary Comparison

Equipment Type	Core Function	Arc-Extinguishing Medium	Typical Voltage Level	Environmental Adaptability
Vacuum Circuit Breaker (VCB)	Interrupt load + short-circuit current	Vacuum	10~35kV	Suitable for both indoor/outdoor
Load Break Switch (LBS)	Only interrupt load current	Air/gas	0.4~10kV	Mainly indoor
SF₆ Gas Circuit Breaker	Interrupt high-voltage and large current	SF₆ gas	110kV and above	Suitable for both indoor/outdoor
Outdoor Circuit Breaker	Adapt to harsh outdoor environments	Vacuum/SF₆	All voltage levels	Exclusive to outdoor
Indoor Vacuum Circuit Breaker	Load + short-circuit protection in compact indoor spaces	Vacuum	10~35kV	Exclusive to indoor

These devices form the control and protection network of power systems based on voltage levels, environmental requirements, and functional positioning.

View as

FK (R) N12-12D Innendørs lastbruddbryter Last Breaker Isolator isolatbryter

FKN12-12D/630-20 Innendørs AC Høyspent belastningsbryter er en trefaset høyspent bryterutstyr med en nominell spenning på 12 kV og en nominell frekvens på 50Hz. Den brukes til å bytte belastningsstrøm, lukket sløyfestrøm, ikke-belastningstransformator og kabelladestrøm, av kombinert kortslutningsstrøm. Lastbryteren utstyrt med jordingsbryteren tåler kortslutningsstrøm. Og M-et annet brukt i strømfordelingstasjon og industrielt elektrisk utstyr der trefaset lukket sløyfekrets eller bunn strømforsyningssystem for kontroll og beskyttelse.

Se mer >> Send forespørsel >>

12kV tre posisjoner Lastbruddbryter med bevegelse passform for SF6 isolert bryterutstyr

Vi er opptatt av å utvikle belastningsbryter, utendørs høyspenning Auto Recloser, innendørs spenningsvakuumbryter som er nærmere forbrukernes behov og gi forbrukerne bedre produkter. Vi tar alltid givende samfunn som en velsignelse og tar velstand og revitalisering av moderlandet som vårt eget ansvar. Vårt selskap tar vårt bedrifts omdømme og personalkvalitet foran bedriftsutviklingen som vår utviklingsgaranti. Vi insisterer på ideen om vitenskap og teknologi er den første produktive styrken. Med våre tekniske skilder, effektive styrings- og høykvalitetsprodukter har vi vunnet ros fra våre kunder med våre kostnadseffektive varer. Lyl-12-serie, egnet for trefaset AC 50Hz, med en nominell spenning på 12 kV, Den har en robust design, utmerket lysbue som slukkende ytelse og pålitelig drift under harde nettforhold. LYL-12T-lastbryter oppfyller de relevante kravene til GB3804-2004 "3.6KV ~ 40.5kV høyspenning AC Load Switch" og GB16926-1997 "AC High Voltage Load Switch-Fuse Combination Appliance". Hovedkrets: 630A-20KA (4S), 25KA (3S); Mekanisk liv: 5000 ganger; Jordingskrets: 20 ka (2s); Mekanisk liv: 2000 ganger.

Se mer >> Send forespørsel >>

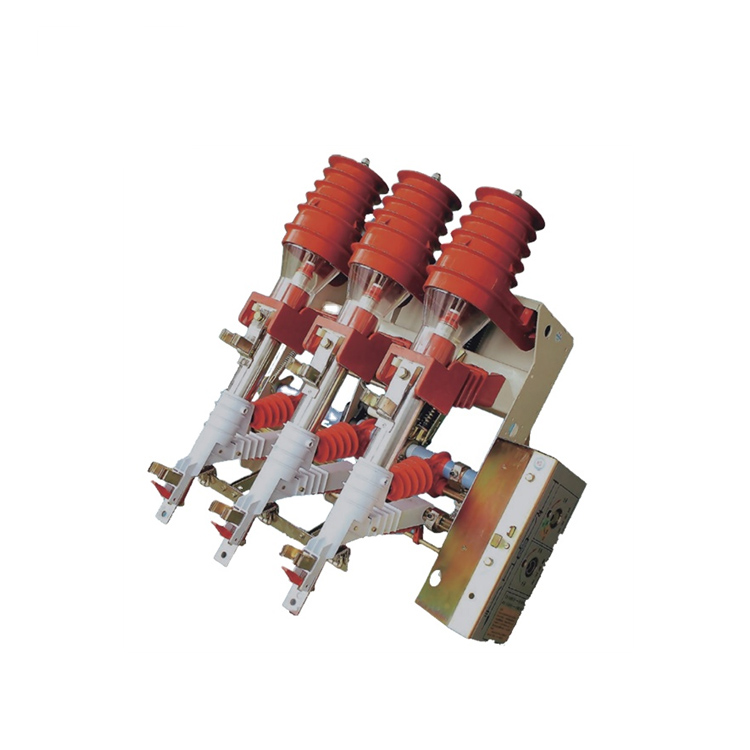

24kV innendørs høyspenningsluft Load Break Switch og sikringskombinasjonsapparat

Vi er opptatt av å utvikle belastningsbryter, utendørs høyspenning Auto Recloser, innendørs spenningsvakuumbryter som er nærmere forbrukernes behov og gi forbrukerne bedre produkter. Vi tar alltid givende samfunn som en velsignelse og tar velstand og revitalisering av moderlandet som vårt eget ansvar. Vårt selskap tar vårt bedrifts omdømme og personalkvalitet foran bedriftsutviklingen som vår utviklingsgaranti. Vi insisterer på ideen om vitenskap og teknologi er den første produktive styrken. Med våre tekniske skilder, effektive styrings- og høykvalitetsprodukter har vi vunnet ros fra våre kunder med våre kostnadseffektive varer. FKRN-24D Når belastningsbryteren utstyrer med høyspenningsstrøm begrenset sikring (med spiss), blir det til å være lastbryterbryter og sikringskombinasjonsapparat, og fungerer som beskyttelses- og kontrollapparat for transformatorer, kabel- og overhead ledninger. Når en fase- eller flerfasesikring smelter sammen, kan du last bryteren automatisk brems tre-fase. Disse serien belastningsbryter er spesielt anvendelige i landlige, urbane terminalstasjon og prefabrikkerte transformatorstasjoner, samt strømforsyning for ringnettverk.

Se mer >> Send forespørsel >>

FN7-12 Series 12KV Innendørs høyspenningsbelastningsbryter og sikringskombinasjonsapparater

FN7 -serien belastningsbryter, kommer generelt med fjærmekanismen for å slå av og på forsyningen, men alternativet med vakuumskretsbryter er også tilgjengelig. Selvfølgelig er alternativ med vakuum effektbryter dyrere. Valg mellom disse to avhenger helt av kunden. Lastbruddbryter med vakuumkretsbryter er mer pålitelig alternativ. FN7 36KV Lastbruddbryter med sikringskombinasjon AC Høy spenning。 FN7-12DR-typen innendørs AC Høyspenningsbelastningsbryter er egnet for AC 50Hz, nominell spenning 12kV trefaset AC-kraftsystem som å bryte hvilken som helst belastningsstrøm og kortslutningsstrømbruk, bryte opp kan være en kombinasjon av elektrisk kortslutningsstrøm, som beskyttelse av elektrisk, som spesialiserer seg som en gang, som er en ledende produsent som spesialiserer seg som en gang, er en kombinasjon av å få en kombinasjon av en ledende produsent som spesialiserer seg. Hengsler. Våre produkter er laget med premiummaterialer og avanserte produksjonsprosesser, noe som sikrer eksepsjonell holdbarhet og pålitelighet i forskjellige industrilommer. Med mange års erfaring og teknologisk innovasjon oppfyller Switchgear lavere hengsler internasjonale standarder, og tilbyr sikker og stabil støtte til kunder over hele verden. Vi er opptatt av å kontinuerlig forbedre produktytelsen, møte forskjellige kundebehov og levere eksepsjonell service og løsninger.

Se mer >> Send forespørsel >>

FN18 12kV 3 -fase Gang Operated Air Load Break Switch med jordingsenhet og sikringsbryter NALF

FN18 Lastbrytere og kombinasjoner av belastningsbryter er høyspenning, høyytelsesbelastningsbrytere som kombinerer trykkluftbue slukk og gassprodusert bue slukk. Kombinasjonen av belastningsbryter og sikring kombinerer fordelene med belastningsbryteren med sikringen for å bytte belastningsstrøm opp til den nominelle bruddstrømmen til lastbryteren, og for å bytte overstrøm opp til den nominelle kortslutningsbrytende strømmen til kombinasjonen ved hjelp av driften av sikringen og dens impinger. Det brukes i trefaset strømfordeling av AC 50Hz nominell spenning 12kV og nominell strøm 630A ESP for strømringnettverk i byens nettarbeid konstruksjon forbedring av høye bygninger og offentlige fasiliteter som et ideelt produkt for å beskytte pakkesstasjon og transformator den har funksjonene i avansert design enkel drift innvirkning på smart utseende lett vekt fullstendig funksjon raskt på-og-og-en-og-en og høy pålitelighet.

Se mer >> Send forespørsel >>

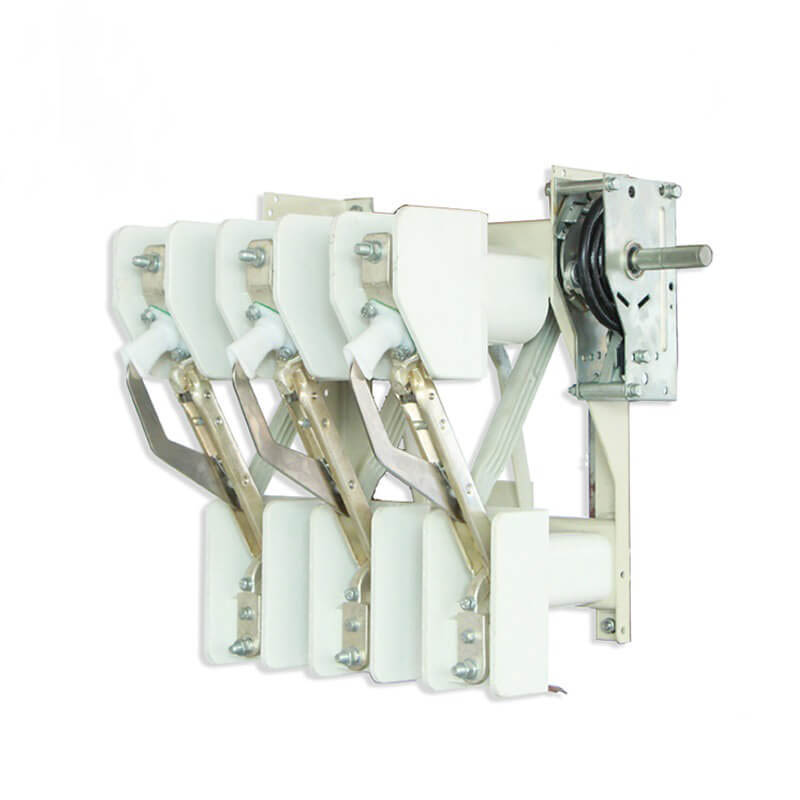

FN18 -serie innendørs høyspenningsbelastningsbryter NALF luftisolasjonsbryter brytere sikringer

FN18-D er et generelt formål, trepole, belastningsbryter som tilbyr switchgear-eiere og samlere fordelene ved en avansert avbruddsteknologi og velprøvd, pålitelig ytelse i en kompakt design. Bryteren er tilgjengelig for Switchgear Assembers som byggestein for metallavløst og padmontert bryterutstyr i rangeringer fra 12-40,5 kV. Standard FN18-bryteren inkluderer en kraftig stålramme med avstandsisolatorer, en unik bue-slukking av puffer-type, en driftsmekanisme og strømbærende komponenter, inkludert avbruddstyper med støpe hengsler og kjeftekontakter. Valgfritt tilbehør og funksjoner inkluderer en rekke driftshåndtak, en motorisk operatør, hjelpebrytere, en shunt -turenhet, sikringsbaser, mekanisk sikringstripping, jordingsbrytere, mekanisk dørlåsing og nøkkel interlocking. FN18-serie innendørs høyspent belastningsbryter har fordelene med enkel design, drift, kompakt struktur, lite volum, full funksjon, lett vekt, rask brudd og lukkehastighet og høy pålitelighet. Det er egnet for AC 50Hz, nominell spenning 12kV, 24 kV, nominell strøm 630A og trefaset distribusjonssystem, spesielt for bygnings- og renoveringsprosjekter, høyhus, høye bygninger, strømforsyning av ringnettverk av offentlige fasiliteter, og er et ideelt produkt for børsstasjonstasjon og transformatorbeskyttelse.

Se mer >> Send forespørsel >>

Innendørs HV luftbelastningsbryter og sikringskombinasjonsapparat

FKN12-12D Series Air-BLAST IOAD BREAK SWITCH og FKRN12-12D Series Air-Blast Load Break Switch-Fuse Combination Apparatus Are Ny serie Switchgear gjelder tre-fase elektriske distribusjonssystem for nominell 12 kV, og fungerer som beskyttelses- og kontrollapparater for transformatorer, kabel og overhode ledning. Disse seriene er spesielt anvendelige i landlige, urbane terminalstasjon og prefabrikkerte transformatorstasjoner, samt strømforsyning for ringnettverk. FKN12-12D kan bryte og gjøre ioad aktuell og overstrøm. FKRN12-12D kan bryte og gjøre overstrømbelastningsstrøm og kortslutningsstrøm (IIMITED strømsikring). Dette produktet er omtalt med estetisk utseende. Pålitelig sammenlås og høyt isolasjonsnivå. I vårlagringsdriftsmekanismen er av/på -hastighet fri fra arbeidskrafts innflytelse. For bue-slukkende, elektriske bue-legges ut inne i isolasjonsdekselet, forårsaker den frie gassen ved gnist ikke nedstigning av isolasjonsnivå mellom faser og fase til jorden. Isolasjonsdekselet klappetavle skiller elektrifisert del dermed øker beskyttelsesgraden for Ring hovedenhet. Kobber-tungsten-kontakten og hovedkontakten gir pålitelig ledningsevne og lang levetid. Dette produktet oppnår lydberømmelse på grunn av enkel vedlikehold og drift samt pålitelig ytelse. Det er i samsvar med IEC62271-105.

Se mer >> Send forespørsel >>

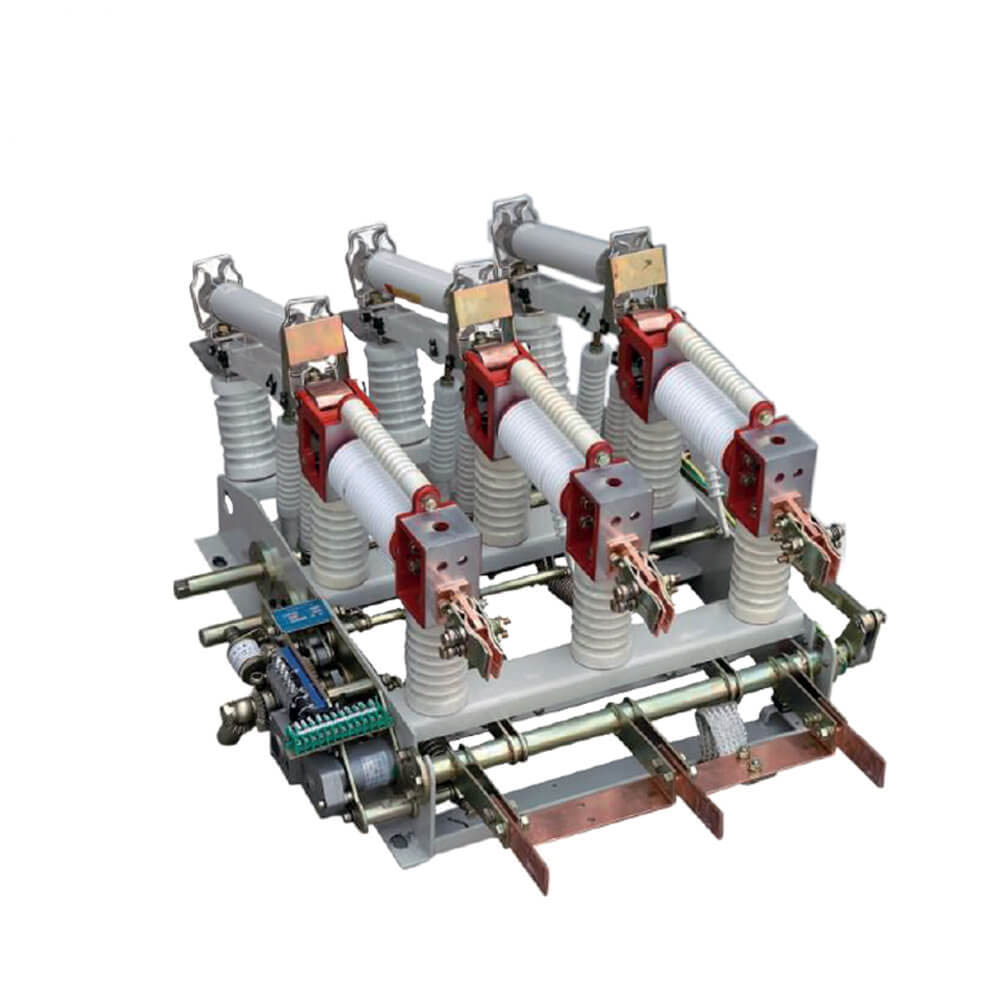

Høyspenningsvakuumbelastningsbryter med jordingbryter

FZRN21 -serien AC og HV innendørs vakuumbelastningsbryter, dette produktet har en bruddkapasitet, sikkerhet og pålitelighet, lang levetid, kan betjene freguent, kompakt struktur, liten størrelse, lett vekt, det grunnleggende uten behov for å opprettholde. FZN21-12-serien Høyspent vakuumbelastningsbryter er hovedsakelig sammensatt av framer, frakoblingsbryter (strømbegrensende sikring av kombinatoren er i frakoblingsbryteren), vakuumbryterrør, jordingsbryter, fjærdriftsmekanisme og så videre. Dette produktet har kompakt struktur, lite volum, lang levetid, sterk lukking og bruddkapasitet og enkel drift og vedlikehold. Vakuumbryteren er utstyrt med en fjærdrevet mekanisme, som vedtar en elektrisk motor (en annen manuell) fjærenergilagring, og det er to typer lukkemetoder: Elektromagnetlukking og manuell splitting og lukking. Frakoblingsbryteren, vakuumbryteren og jordingbryteren er sammenlåst med hverandre (mekanisk sammenkobling) for å forhindre feiloperasjon. FZN21-12D/T630-20, FZN21-12DR/T125-31.5 Type Høyspent Vacuum Load Break Switch og sikringsbryteren opererer i trefase AC elektrisk 12kv, 50Hz kraftfordeling, FUSS, med en kompakt, liten størrelse, lett vekt, lang levetid, høy og byttesikringsevne, sikker og sikker og sikker og sikker og sikker og sikker og sikker og trygg og sikker og sikker og sikker og sikker og sikker og trygg og trygg og en kompakt. Kostnad, enkel og praktisk drift og vedlikehold

Se mer >> Send forespørsel >>

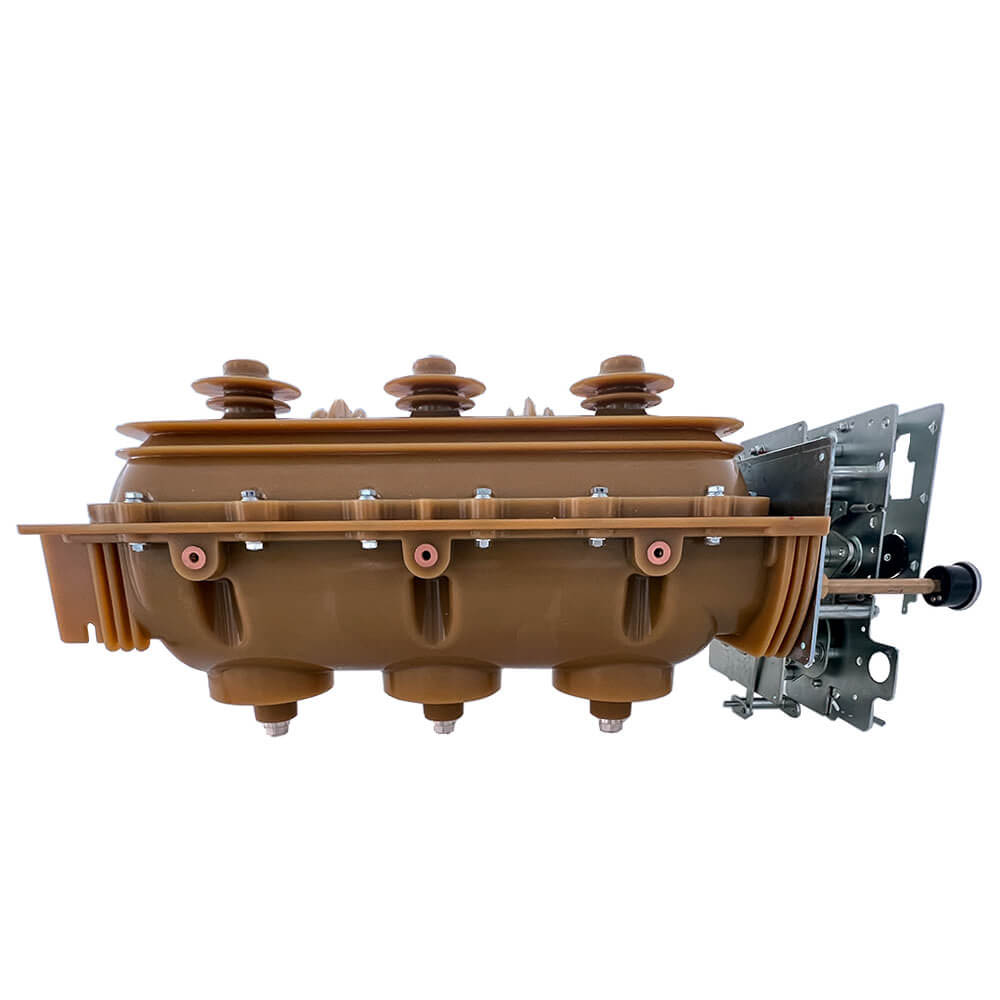

12KV 3 Fasebryter med manuell driftsmekanisme Last bryterbryter SF6 Gasskretsbryter

Svovel heksafluorid (SF6) er en god gassisolator. Den typiske anvendelsen er gassisolering i høyspent bryterutstyr av strømforsyningssystemer. Når svovelheksafluoridgassen møter høy varme og høye temperaturer (f.eks. Arc), produserer den hydrogenfluorid og svoveldioksydgasser, som sameksisterer med ikke -komponert svovelheksafluoridgasser. Det nominelle trykket til SF6 -høyspenningsbryteren er vanligvis 0. 0.6 MPa (bordtrykk). Trykket på SF6 -gassen må kontrolleres mot temperaturkurven til produktet når du blåser opp eller sjekker temperaturkurven. FLN36-12KV SF6 Lastbruddbryter er et bryterutstyr for middels spenningsbryterutstyr, ved bruk av SF6-gass som lysbue som slukker og isolerer medium. Det er tre arbeidsstillinger: åpen, lukket, jordposisjon i bryteren. Den kompakte størrelsen, enkel installasjon og fin tilpasningsevne til miljø gjør bryteren egnet for mange forskjellige applikasjoner.

Se mer >> Send forespørsel >>

Richge er en profesjonell Vacuum Circuit Breaker Series-produsent og leverandør i Kina. Hvis du er interessert i våre lavprisprodukter, vennligst kontakt oss.
