Dehøy- og lavspent bryterskapbestår av to deler: skapet og effektbryteren, med funksjoner som overliggende inn- og uttak, kabelinntak og -uttak, og samleskinnetilkobling.

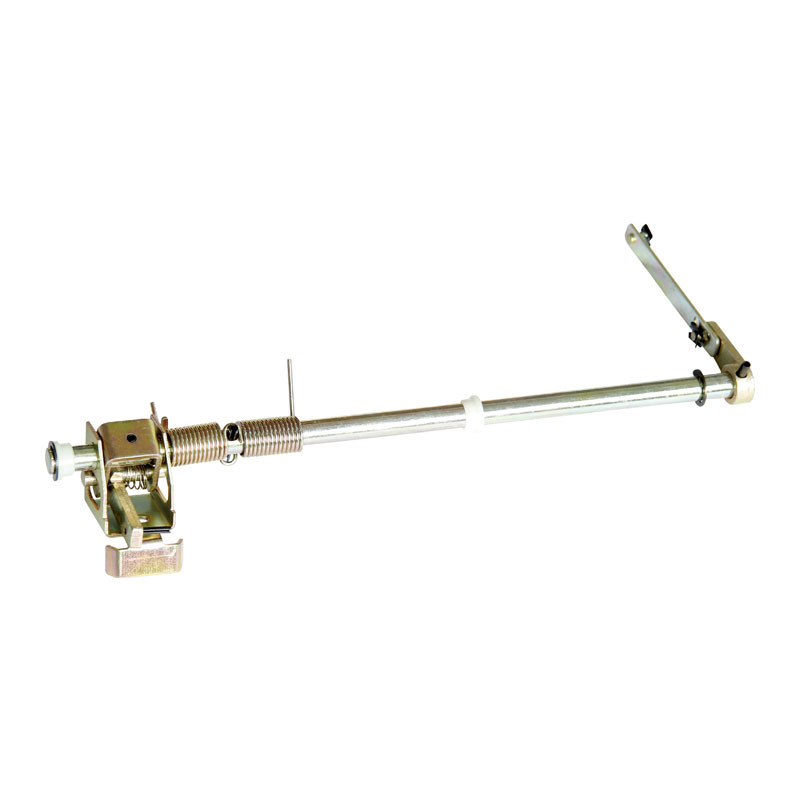

Skapet består av et skall, elektriske komponenter (inkludert isolerende deler), ulike mekanismer, sekundære terminaler og koblinger.
Skapmaterialer
1. Kaldvalset stålplate eller vinkelstål (for sveiseskap); 2. Aluminium-sink stålplate eller galvanisert stålplate (for montering av skap). 3. Rustfri stålplate (ikke-magnetisk). 4. Aluminiumsplate (ikke-magnetisk).
Skap funksjonell enhet
1. Hoved samleskinnerom. 2. Strømbryterrom. 3. Kabelrom. 4. Stafett og instrumentrom. 5. Skap topp lite samleskinne rom. 6. Sekundært terminalrom.
Elektriske komponenter i skapet
1. Vanlig brukte primære elektriske komponenter (hovedkretsutstyr) i skapet er følgende utstyr:
1. Strømtransformator. 2. Spenningstransformator. 3. Jordingsbryter. 4. Lynavleder (motstand-kapasitans absorber). 5. Frakobling. 6. Høyspenningsbryter. 7. Høyspentkontaktor. 8. Høyspentsikring. 9. Transformator. 10. Høyspent live-display. 11. Isolasjonsdeler [som: vegggjennomføring, kontaktboks, isolator, isolasjonsvarme Krympe (kaldkrympe) kappe]. 12. Hovedskinne og grenskinne. 13. Høyspentreaktor. 14. Lastebryter. 15. Høyspent enfase shuntkondensator, etc.
De viktigste sekundære komponentene som vanligvis brukes i skapet er følgende utstyr:
1. Stafett. 2. Watt-timemåler. 3. Amperemåler. 4. Voltmeter. 5. Strømmåler. 6. Effektfaktormåler. 7. Frekvensmåler. 8. Sikring. 9. Luftbryter. 10. Overføringsbryter. 11. Signallys. 12. Motstand. 13. Knapp. 14. Mikrodatamaskin integrert beskyttelsesenhet, etc.
Sekundærkomponenter, også kjent som sekundærutstyr eller hjelpeutstyr, refererer til lavspentutstyr som overvåker, kontrollerer, måler, justerer og beskytter primærutstyr.
-
