I høyspennings- og mellomspenningselektriske systemer oppnås sikkerhet ikke bare gjennom isolasjon og beskyttelsesanordninger. En stor del av den elektriske sikkerheten er avhengig av mekanisk koordinering mellom ulike komponenter, og hindrer operatører i å utføre feil koblingshandlinger.
DeJordingsbryter Driftsmekanisme Forriglingsenheter en av disse viktige sikkerhetskomponentene. Den er designet for å kontrollere driftssekvensen mellom jordingsbryteren og annet koblingsutstyr, og hjelper til med å forhindre farlige operasjoner som å lukke en jordingsbryter mens kretsen fortsatt er strømførende.
Selv om denne enheten vanligvis er skjult inne i bryterutstyr, spiller den en avgjørende rolle for å sikre pålitelig drift og beskytte både utstyr og personell.
A Jordingsbryter Driftsmekanisme Forriglingsenheter en mekanisk eller elektromekanisk sikkerhetsmekanisme installert i bryteranlegg for å koordinere driften av:
Jordingsbrytere
Strømbrytere
Last brytere
Koble fra brytere
Skapdører og adkomstpaneler
Hovedformålet er å sikre at koblingsoperasjoner følger en forhåndsdefinert sikkerhetssekvens.
For eksempel:
Jordingsbryteren skal kun lukkes etter at hovedkretsen er frakoblet.
Skapdøren skal forbli låst når farlig spenning kan eksistere.
Strømbryteren bør ikke lukkes når jordingsbryteren er i en usikker posisjon.
Ved å skape fysiske begrensninger mellom betjeningsmekanismer, reduserer låseanordningen muligheten for menneskelige betjeningsfeil.
Elektrisk utstyr kan forbli farlig selv etter at strømforsyningen er slått av. Restspenning, feil koblingssekvens eller uventet strømtilførsel kan skape alvorlige farer.
Et pålitelig sammenlåsingssystem hjelper til med å løse flere vanlige problemer.
1. Forhindrer feil bytteoperasjoner
I komplekse elektriske systemer kan det hende at operatører må utføre flere byttetrinn.
Uten forriglingsbeskyttelse kan feil handlinger omfatte:
Å lukke jordingsbryteren på en strømførende krets
Betjening av en bryter under usikre forhold
Åpne tilgangsdører før jordingen er fullført
Forriglingsanordningen fungerer som en mekanisk "regelholder", og tillater bare sikre operasjonssekvenser.
2. Beskytter elektrisk utstyr
Feil kobling er ikke bare farlig for mennesker, men kan også skade utstyr.
Mulige konsekvenser inkluderer:
Kortslutninger
Buefeil
Kontaktskade
Isolasjonssvikt
En riktig utformet låsemekanisme bidrar til å forlenge utstyrets levetid ved å redusere unormale operasjoner.

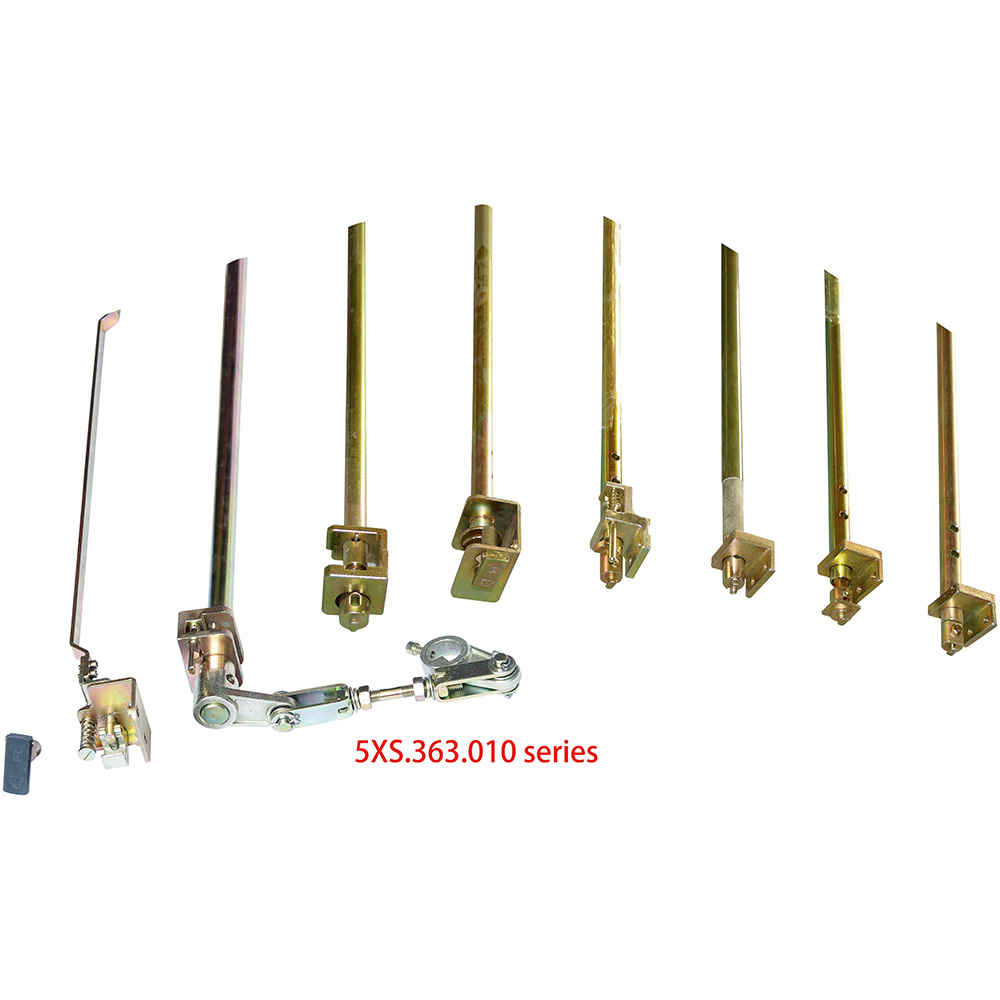

Arbeidsprinsippet avhenger av koblingsanleggets design, men de fleste systemer bruker en kombinasjon av mekanisk posisjonering og låsestrukturer.
Mekanisk forrigling
Mekanisk forrigling er mye brukt på grunn av sin pålitelighet.
Typiske komponenter inkluderer:
Låseplater
Skaft
Spaker
Kammekanismer
Posisjonsindikatorer
Begrens blokker
Når en komponent beveger seg til en bestemt posisjon, er en annen komponent fysisk begrenset fra drift.
For eksempel:
Strømbryter åpner.
Frakoblingsbryteren når isolasjonsposisjon.
Jordingsbryterdrift blir tilgjengelig.
Jordingsbryter lukkes.
Vedlikeholdsadgang er tillatt.
Elektrisk forrigling
Noen systemer bruker også elektriske signaler og sensorer.
Komponenter kan omfatte:
Hjelpekontakter
Posisjonsbrytere
Kontrollreléer
Overvåkingsmoduler
Kontrollsystemet sjekker utstyrsstatus før drift tillates.
Med moderne automatiseringsteknologi antar mange at elektroniske kontrollsystemer kan erstatte mekanisk beskyttelse fullstendig.
Imidlertid forblir mekanisk sammenlåsing viktig fordi den ikke er avhengig av:
Programvarelogikk
Kommunikasjonsnettverk
Kontroller strømtilgjengeligheten
Selv under strømbrudd kan en mekanisk låsekonstruksjon fortsette å gi fysisk beskyttelse.
I mange sikkerhetskritiske elektriske applikasjoner gir kombinasjonen av mekanisk og elektrisk forrigling ekstra beskyttelse.
Mellomspenningsbryter
Vanligvis brukt i:
Distribusjonsnettverk
Industrielle kraftsystemer
Transformatorstasjoner
Fabrikk elektriske rom
Ring hovedenheter (RMU)
I kompakt distribusjonsutstyr hjelper sammenlåsingsenheter med å koordinere:
Belastningsbryterdrift
Drift av jordingsbryter
Tilgang til kabelrom
Metallomsluttet bryterutstyr
For metallkledde og metallkapslede systemer sikrer sammenlåsing sikker drift mellom ulike rom.
En pålitelig forriglingsenhet for jordbryterdrift må vurdere flere faktorer.
Mekanisk styrke
Mekanismen må tåle gjentatte operasjoner uten deformasjon eller feil.
Viktige faktorer inkluderer:
Materialvalg
Skaftstyrke
Låsenøyaktighet
Slitasjemotstand
Driftsnøyaktighet
Enheten må registrere bryterposisjoner korrekt.
Dårlig posisjoneringsnøyaktighet kan føre til:
Ufullstendig låsing
Falsk driftstillatelse
Mekanisk interferens
Levetid
Koblingsutstyr kan fungere i mange år, så sammenlåsende komponenter trenger god holdbarhet.
Designhensyn inkluderer:
Korrosjonsbestandighet
Smørekrav
Driftsfrekvens
Miljøforhold
Ulike komponenter kan bruke forskjellige materialer avhengig av deres funksjon.
|
Komponent |
Vanlige materialer |
|
Låseplater |
Rustfritt stål, galvanisert stål |
|
Skaft |
Herdet stål |
|
Fjærer |
Fjærstål |
|
Husdeler |
Stållegeringer eller ingeniørplast |
Materialvalg påvirker:
Mekanisk styrke
Korrosjonsbestandighet
Langsiktig pålitelighet
Selv om låsesystemer er designet for lang levetid, er det fortsatt nødvendig med regelmessig inspeksjon.
Anbefalte sjekker inkluderer:
Sjekk Mekanisk bevegelse
Sørg for at:
Aksler beveger seg jevnt
Låsene går riktig i inngrep
Ingen deler sitter fast
Inspiser slitedeler
Vær oppmerksom på:
Fjærer
Pinner
Bevegelige ledd
Hold komponentene rene
Støv og forurensning kan påvirke mekanisk bevegelse, spesielt i utendørs eller industrielle miljøer.
Forriglingsanordningen for jordbryterens betjeningsmekanisme er kanskje ikke en synlig del av elektrisk utstyr, men den er en viktig sikkerhetskomponent i moderne bryteranlegg.
Ved å kontrollere forholdet mellom jordingsbrytere, kretsbrytere og tilgangsmekanismer, bidrar det til å forhindre farlige operasjoner, beskytte elektriske eiendeler og forbedre vedlikeholdssikkerheten.
