MY1B-serien Mekanisk skjøtet stangløs sylinder | Grunnleggende type

Merke: SOLH by Richge Technology

Produktoversikt

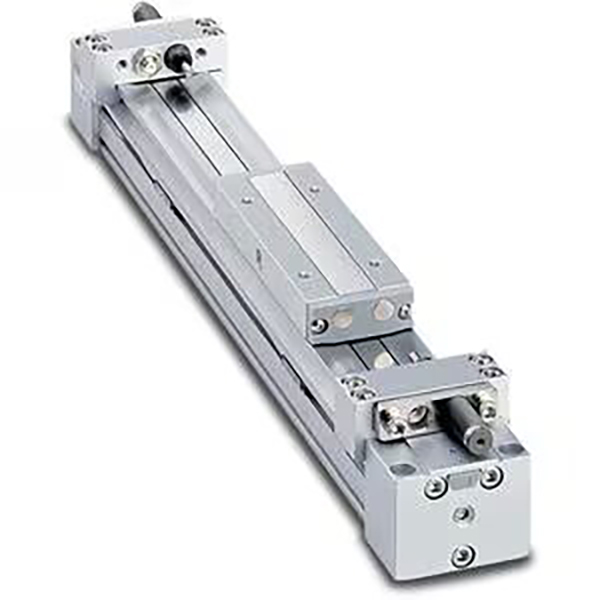

     SOLH MY1B-serien er en klassisk mekanisk leddet stangløs sylinder designet for ultralangt slag lineær kjøring. Ved å ta i bruk et internt trykkforseglingsbelte og en ekstern støvtett beltestruktur, eliminerer den tradisjonell stangforlengelse, og oppnår en installasjonslengde nesten lik det faktiske slaget og sparer over 50 % installasjonsplass sammenlignet med konvensjonelle strekkstagsylindre. Den dekker borestørrelser fra φ10 til φ100 mm og en maksimal slaglengde på 5000 mm, og leverer stabil lineær bevegelse med middels hastighet og middels belastning. Det er den optimale kostnadseffektive løsningen for langdistanse overføring av material, stasjonsforskyvning og arbeidsstykke skyving/trekking i generelt automasjonsutstyr.

Kjerneposisjonering og strukturelle funksjoner

• Mekanisk ledd stangløs design: Integrert stempel- og glidebordstruktur uten forlengende stempelstang. Det innvendige tetningsbeltet opprettholder lufttrykket mens det utvendige støvtette beltet gir full beskyttelse. Den totale lengden tilsvarer slaglengden, noe som gir ekstremt høy plassutnyttelse for trange installasjonsscenarier.

• Integrert skyvebord med høy stivhet: Glidebordet er stivt forbundet med stempelet, og har utmerket motstand mot bøyemoment. Laster kan monteres direkte på glidebordet uten ekstra styrestrukturer for lette applikasjoner, noe som forenkler mekanisk design og montering.

• 4-veis rør og lett oppgradering: Det optimaliserte sylinderhodet støtter fireveis rør (foran/bak/side/bunn), som tillater justering av rørretningen på stedet for fleksibel layout. Den oppgraderte sylinderkroppsstrukturen reduserer vekten med 17 % for φ25/32/40-modeller sammenlignet med gamle versjoner, og reduserer den totale utstyrsbelastningen.

• Standard justerbar luftpute: Innebygde justerbare luftbuffere i begge ender absorberer effektivt driftspåvirkning og reduserer kjørestøy for stabil middelhastighets drift. Eksterne hydrauliske buffere er valgfrie for å tilpasses høyhastighets og tunge arbeidsforhold.

• Oljefri og lang levetid: Standard oljefri driftsdesign tilpasser seg rene industrielle miljøer og generelle automatiserte produksjonslinjer. Det slitesterke tetningsbeltet sikrer langvarig drift med lave vedlikeholdskostnader.

• Enkel montering av magnetbryter: Forhåndsreserverte monteringsspor på forsiden og motsatte sider av sylinderen tillater direkte frontinstallasjon av magnetiske brytere i D-M9-serien, noe som muliggjør praktisk posisjonssignaldeteksjon og fleksibel elektrisk integrasjon.

Komplett modellkodingsregel

Modelleksempler: MY1B25-500Z | MY1B40-800AZ

Standard ordrereferanseeksempler

• MY1B25-500Z: 25 mm boring, 500 mm slaglengde, standard luftpute med to ender

• MY1B40-800AZ: 40 mm boring, 800 mm slaglengde, luftpute + justeringsskruer med to enderslag

Kjerne tekniske spesifikasjoner (20℃ standardtilstand)

1 Grunnleggende generelle spesifikasjoner

• Driftsmodus: Dobbeltvirkende mekanisk ledddrift

• Arbeidsvæske: Trykkluft (oljefri drift tilgjengelig)

• Omgivelsestemperatur: 5 ~ 60 ℃ (ingen frysende miljø)

• Arbeidstrykkområde: 0,1-0,8 MPa; Sikkerhetstrykk: 1,2 MPa

• Stempeldriftshastighet: 100~1000mm/s (med standard luftpute); 100~1500mm/s (med ekstern hydraulisk buffer)

• Slagtoleranse: ≤1000 mm slaglengde: ±1,8 mm; 1001~3000mm slaglengde: ±2,8mm

• Buffermodus: Standard innebygd luftpute (Z); valgfri ekstern hydraulisk buffer (L/H)

2 Key Performance Parameter Chart (@0,5 MPa)

Retningslinjer for kjernekonfigurasjon og valg

Valg av 1 borestørrelse etter belastning og skyvekraft

• φ10~φ20 (lett bruk): Gjelder for belastning ≤8 kg og scenarier med mikrolangt slag (≤1000 mm), ideell for elektronisk utstyr og overføring av små automatiserte enheter.

• φ25~φ40 (middels lett bruk): Egnet for 12 ~ 30 kg middels lett belastning og konvensjonell 1000 ~ 2000 mm langslagsdrift, mye brukt i samlebåndsskyving og materiallasting/lossing.

• φ50~φ63 (middels bruk): Matchet med 50~80 kg middels belastning og tung overføring av arbeidsstykker, perfekt for langkjøring av verktøymaskiner og prosessstasjoner.

• φ80~φ100 (heavy duty): Designet for 130~200 kg tung last, storskala utstyr og logistikk langdistansehåndtering, tilpasset høyfrekvente, tunge sykliske arbeidsforhold.

2 Stroke & Buffer Configuration Selection

• Slagområde: Standard slag dekker 100~2000mm; utvidet XB11-spesifikasjon støtter ultralang slaglengde på opptil 5000 mm for spesielle langdistansekjøringskrav.

• Luftpute (Z): Standard obligatorisk konfigurasjon for middels hastighet (≤1000 mm/s), som effektivt reduserer sluttstøt og driftsstøy for stabil syklisk bevegelse.

• Hydraulisk buffer (L/H): Anbefalt for høyhastighetsdrift (>1000 mm/s) eller tung belastning (>50 kg) for å oppnå ultrastabil bevegelse og støyreduksjon.

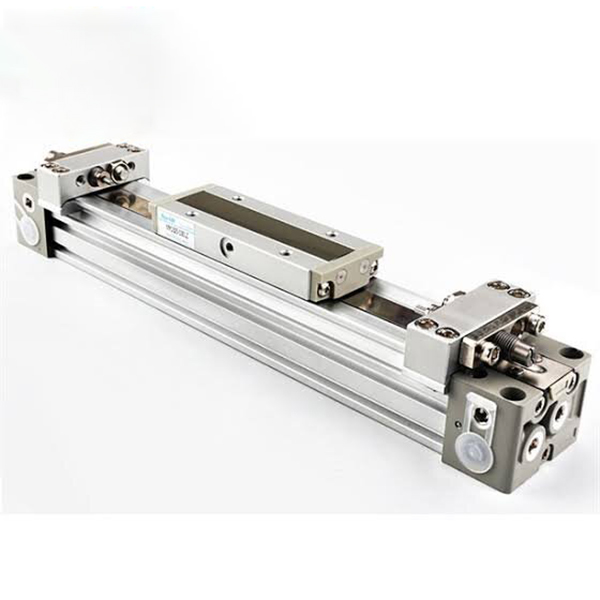

• Slagjusteringsskrue (A): Utstyrt for scenarier som krever presis grenseposisjonering (±0,1 mm nøyaktighet), og støtter tosidig finslagskalibrering.

3 Monterings- og rørinstruksjoner

• Monteringsmetode: Sylinderhuset kan festes via bunn- eller sidemonteringshull; laster kan installeres direkte på det integrerte glidebordet uten ekstra styringsstruktur som kreves for lette applikasjoner.

• Fleksibel 4-veis rørføring: Støtter bytte av rør foran, bak, på siden og nederst, slik at retningsjustering på stedet kan tilpasses ulike krav til utstyrslayout.

• Installasjon av magnetbryter: Reserverte tosidige monteringsspor som er kompatible med brytere i D-M9B/D-M9N-serien, og realiserer fleksibel og nøyaktig tilbakemelding om slagposisjon.

Typiske industrielle anvendelsesscenarier

• Materialoverføring med ultralang slag: Ideell for 1~5 m langdistanse skyving og trekking i elektroniske, mat- og emballasjelinjer, med plassbesparende installasjon og høyhastighets stabil drift.

• Utstyr Dør & deksel åpning/lukking: Brukes på langslags dørkroppsdrift av store verktøymaskiner og automatisert utstyr, med kompakt struktur og pålitelig syklisk driftsytelse.

• Kraftig arbeidsstykkeforskyvning: Egnet for 30~200 kg tunge arbeidsstykker med lang slaglengde i bil- og mekanisk prosessindustri, og gir høy stivhet og utmerket anti-bøyningsmomentevne.

• Montering og transport av samlebånd: Brukes for langslagsposisjonering og syklisk skyving av produksjonslinjer, med standard luftputedesign for å redusere støy og støt under høyfrekvent start-stopp-drift.

• Tilpasset automatiseringsutstyr: Universell langtakts lineær kjøreløsning for ulike ikke-standard automatiserte stasjoner, spesielt egnet for plassbegrensede og kostnadssensitive automasjonsprosjekter.

Tre-trinns hurtigvalgsveiledning

• Bekreftelse av borestørrelse: Beregn nødvendig skyvekraft basert på lastvekt med en sikkerhetsfaktor ≥1,5. Anbefalte utvalgsregler: ≤8kg → φ20; 12~30 kg → φ40; 50~80 kg → φ63; >100 kg → φ80/100.

• Bekreftelse av slagspesifikasjon: Velg standard 100~2000 mm slaglengde for konvensjonelle krav; velg XB11 utvidet spesifikasjon for ultralang slaglengde på opptil 5000 mm.

• Funksjonell konfigurasjonsmatching: Bruk standard luftpute (Z) for middels hastighet; oppgradere til hydraulisk buffer (L/H) for høyhastighets eller tunge arbeidsforhold; legg til slagjusteringsskrue (A) for nøyaktige krav til grenseposisjonering.
