DSNU Series Rustfritt Stål Mini Sylinder | ISO 6432 Standard korrosjonsbestandig pneumatisk sylinder

Merke: SOLH by Richge Technology

1. Produktoversikt og strukturelle kjernefunksjoner

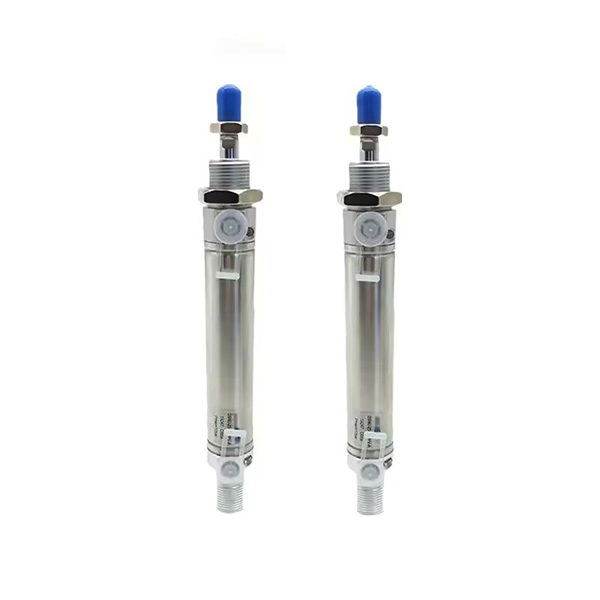

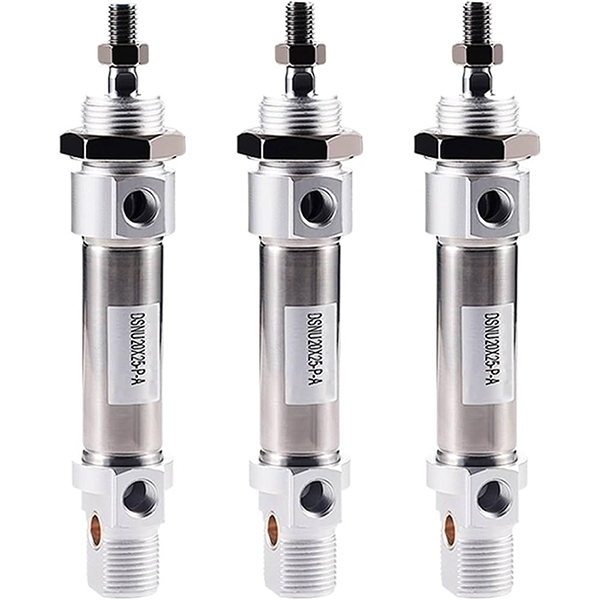

     SOLH DSNU-serien er en høyytelses mini pneumatisk sylinder i rustfritt stål som er fullstendig kompatibel med ISO 6432 og CETOP RP52P internasjonale standarder. Den dekker et boreområde fra φ8 til φ63 mm, med fullt SUS304 sylinderrør i rustfritt stål og stempelstang, selvjusterende pneumatisk demping, overlegen korrosjonsmotstand og ultralang levetid. Kompatibel med FESTO DSNU, SMC CM2 og Airtac MG-serien, er den mye brukt i mat, farmasøytisk, elektronisk, emballasje, tekstil og spesielle automatiserte scenarier med fuktige, svake syrer og svake alkaliske arbeidsforhold.

  1.1 Global standard og full utskiftbarhet

     Produsert i strengt samsvar med ISO 6432 og CETOP RP52P universelle industristandarder, er alle monteringsdimensjoner og grensesnittspesifikasjoner globalt forenet. Den oppnår fullstendig utskiftbarhet med mainstream internasjonale merke minisylindere, og støtter null-modifikasjonerstatning og batch-oppgradering av standard automatisert utstyr.

  1.2 Hel rustfritt stål korrosjonsbestandig struktur

     Vedtar førsteklasses SUS304 sylinderrør og stempelstang i rustfritt stål, matchet med endedeksler av smidd aluminiumslegering. Den integrerte materialstrukturen gir utmerket rustsikker, anti-korrosjon og høy styrke ytelse, perfekt tilpasset tøffe miljøer som høy luftfuktighet, støv, svak syre og svak alkali, som langt overgår vanlige minisylindere i aluminium i holdbarhet.

  1.3 Rullekrympet fast struktur

     Vedta profesjonell rullekrympetetningsteknologi for endedekselforbindelse med tett og fast overordnet struktur, enestående vibrasjonsmotstand og stabil drift. Den strømlinjeformede runde rette formen har enkel struktur og praktisk daglig demontering og vedlikehold, noe som reduserer senere driftskostnader.

  1.4 Diversifiserte bevegelses- og korttype kompakte alternativer

     • DSNU Dobbeltvirkende: Dual-end luftinntak frem- og tilbakegående bevegelse, den mest universelle standardtypen for konvensjonell lineær automatisering.

     • DSNU-...-P Enkeltvirkende (Push Out): Fjær push-out struktur, automatisk forlengelse etter strømbrudd for sikkerhetstilbakestillingsscenarier.

     • DSNU-...-R Single Acting (Pull Back): Fjærreturstruktur, automatisk tilbaketrekking etter strømbrudd for beskyttende posisjoneringsmekanismer.

     • DSNU-...-PPV selvjusterende pute: Dual-end intelligent selvjusterende pneumatisk buffer, ingen manuell justering nødvendig, egnet for full trykkområde høyhastighetsdrift.

     • DSNU-S Short Type: 35 mm kortere i total lengde og 40 % smalere i bredde enn standardtype, tilpasset for installasjonsscenarier med ultratrang plass.

  1.5 Oppgradert pute- og lavfriksjonsforseglingssystem

     Standard utstyrt med elastisk bufferpute (P) for grunnleggende støy- og slagreduksjon; valgfri innovativ PPV selvjusterende luftpute, tilpasset 0,1~1,0MPa fullt trykkområde med automatisk adaptiv buffering for høyhastighets hyppig bevegelse. Utstyrt med toveis lavfriksjons kompositttetning og innebygd oljelagringsspor, har sylinderen ultralavt starttrykk, stabil oljefri drift og en levetid på over 8 millioner sykluser.

  1.6 Presisjonsmagnetisk induksjonskonfigurasjon

     Valgfri innebygd magnetisk ring (A-kode) er kompatibel med magnetiske brytere i FESTO SMT og SMC M9B-serien, og realiserer sanntids nøyaktig stempelposisjonsdeteksjon og PLS-signalkoblingskontroll, støtter automatisert syklusposisjonering og intelligent overvåking.

2. Fullfør modellnavneregler og ordreeksempler

 1. Typisk modellstruktur: DSNU25-100-PPV-A-MQ

  2. Eksempler på standardbestilling

     • Dobbeltvirkende PPV-pute magnetisk modell: DSNU32-75-PPV-A-MQ (32 mm boring, 75 mm slaglengde, sideflensmontering, magnetisk utstyrt)

     • Kort type dobbeltvirkende elastisk putemodell: DSNU-S20-50-P-A (20 mm boring, 50 mm slaglengde, ultrakompakt kort kropp, magnetisk utstyrt)

     • Enkeltvirkende vårreturmodell: DSNU16-30-R-P-A (16 mm boring, 30 mm slaglengde, tilbakestilling av fjær, magnetisk utstyrt)

3. Kjerne tekniske parametere (standardtype)

4. 0,5 MPa teoretisk referansediagram for skyvekraft og spenning (enkeltstang)

  4.1 Dobbeltvirkende (DSNU) ytelsesdata

  4.2 Enkeltvirkende (DSNU-R Spring Return) ytelsesdata

5. Monteringsskjemaer og avledede modeller

  5.1 Diversifiserte universelle monteringsmetoder

     • MQ lateral portflens: Standard flensmontering med sideluftinntak, den mest universelle typen for konvensjonell automatiseringsoppsett

     • MA aksial portflens: Aksialt luftinntaksdesign, spesielt tilpasset for begrenset aksial installasjonsplass

     • MH direktefeste: Endedeksel direkte festestruktur, ultratynn kropp for installasjon med smal plass

     • KP Klemmeenhet: Innebygd låsefunksjon for vilkårlig slagposisjonsfiksering og anti-offsetposisjonering

     • FA/FB Front/Bakflens: Flatflensfeste foran og bak, fullt kompatibel med ISO-standard monteringstilbehør

  5.2 Kjernederivatserie

     • DSNU Standard: Universell dobbeltvirkende type med elastikk eller luftbuffer for generell automatisering

     • DSNU-S Short Type: Kompakt forkortet kropp, eksklusivt for installasjonsscenarier med ultratrang plass

     • DSNU-…-P/R Enkeltvirkende: Fjær push-out / fjærretur enkeltvirkende modeller for sikkerhetstilbakestilling av arbeidsforhold

     • DSNU-...-PPV selvjusterende pute: Intelligent adaptiv buffering, foretrukket for hyppig syklisk drift med høy hastighet

6. Sammenligning av DSNU vs CM2 vs MG

7. 3-trinns hurtigvalgveiledning

     1. Borevalg: Velg passende borestørrelse i henhold til faktisk lastvekt, reserver mer enn 50 % sikkerhetsmargin. Prioriter DSNU-serien for høyhastighetsdrift, korrosjonsbestandighet og internasjonale standarder.

     2. Slagvalg: Faktisk arbeidsslag pluss 10~20 mm sikkerhetsmargin; følg standard slaggrenser: dobbeltvirkende ≤500 mm, enkeltvirkende ≤150 mm.

     3. Funksjonell konfigurasjon: Velg PPV selvjusterende luftpute for høyhastighetsdrift (>500 mm/s); velg DSNU-S kort type for smal installasjonsplass; match A magnetisk ring + SMT/M9B brytere for automatisk posisjonsdeteksjon.

Sammendrag av én setning

     SOLH DSNU ISO 6432 minisylinder i rustfritt stål har full korrosjonsbestandig rustfri stålstruktur, selvjusterende intelligent buffering, oljefri drift med lang levetid og varierte monteringsmuligheter, og fungerer som en høystandard universal minisylinderløsning for mat, farmasøytisk, elektronisk og tøffe miljøautomatiseringsutstyr.
