U Type stangendelager fiskeøyeskjøt

U Type Stang Ende Bearing Fish Eye Joint | 360° universal leddbeslag for sylinderstangende

Merke: SOLH by Richge Technology | Pneumatisk sylinderstempelstang Universalstangendelager

1. Produktoversikt

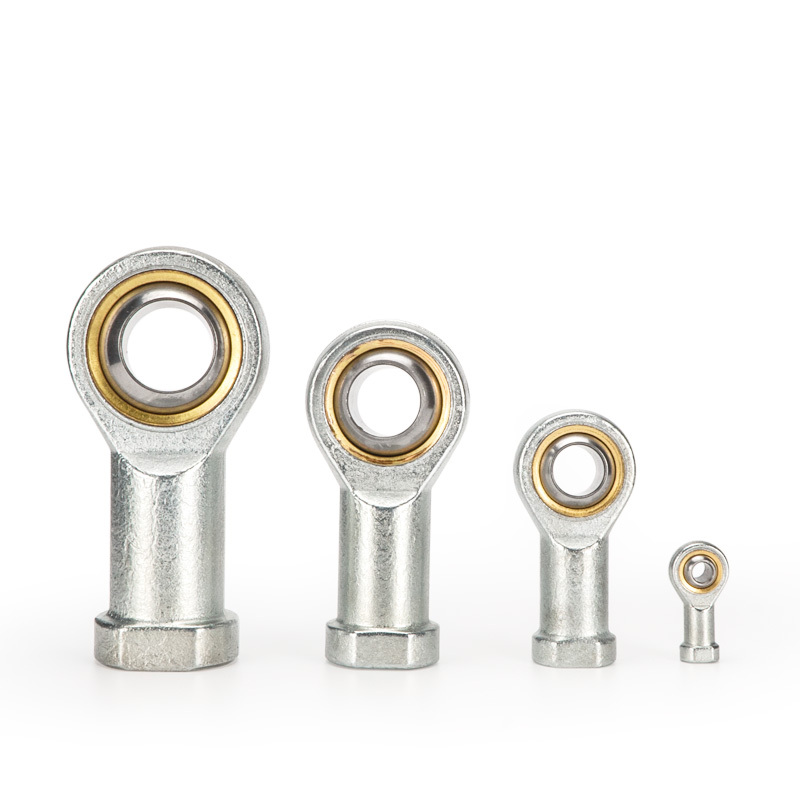

     U-type fiskeøyeskjøt, også kjent som sfærisk stanglager med suffiks U, er et 360° universelt leddet tilbehør montert på sylinderstempelstang. Den løser feiljustering og svingeproblemer i flere retninger og eliminerer sidekraft, kompatibel med SC, MA, MAL og andre standard pneumatiske sylindre.

2. Struktur og kjernefunksjoner

     • Struktur: Innvendig gjenge (koplingsstempelstang) + sfærisk kulelager + ytre ring, fri radial og vinkelsving.

     • Svingkapasitet: ±13°~±15° universell sving, mye større enn ±5° av I/Y-gaffelbeslag for multi-retnings adaptiv justering.

     • Materialalternativer

￮ Standard: Lagerstål / karbonstål, overflate bråkjølt med svart oksid eller galvanisert finish

￮ Slitasjebestandig: Kobberlegeringsbøssing / selvsmørende type

￮ Anti-korrosjon: 304 rustfritt stål

     • Kjernefordeler

￮ Kompenser koaksialt avvik opp til 2 mm og vinkelavvik opp til 15°

￮ Forhindre bøyemoment og sidekraft på stempelstangen, beskytt sylinderpakninger

￮ Ideell for arbeidsforhold med høy hastighet, høyfrekvente og eksentriske belastninger

3. Modellnavnekonvensjon for ordinære merker

  1) AirTAC (vidt vedtatt)

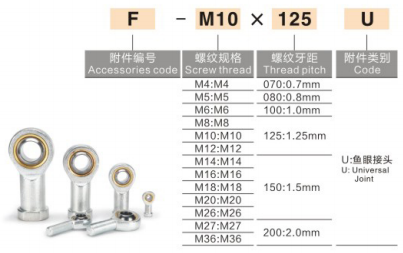

     Format: F-M gjenger × stigning U
     Definisjon: F = tilbehør; M = gjengespesifikasjon; U = fiskeøye stang endelager

     • F-M8×1,25U for 25mm boringsylinder

     • F-M10×1,25U for 32mm boringsylinder

     • F-M12×1,25U for 40 mm boringsylinder

     • F-M16×1,5U for 50/63 mm sylinder

     • F-M20×1,5U for 80/100mm boringsylinder

  2) SMC PHS-serien: Format: PHS-tråd, eksempel: PHS-10

  3) Generell innenlandsmerking: SI/M12×1,25 (innvendig gjenger), SA/M12×1,25 (utvendig gjenger)

4. Vanlige spesifikasjoner og sylinderboring matchende diagram

5. Sammenligning: U-type Fish Eye vs I/Y Clevis / F Floating Joint

  Valgguide: Stor eksentrisitet og sving i flere retninger → U-type; Feiljustering og høyfrekvent handling → F-type; Lav hastighet tung last → Y-type; Dobbelt ørebelastningsbrakett → I-type.

6. Installasjonsretningslinjer

  1. Skru innvendig gjenge på stempelstangens utvendige gjenger, påfør anaerob gjengelås og kontroller tiltrekkingsmomentet riktig.

  2. Monter det ytre ringhullet for å belaste stiftakselen. Strengt koaksial justering er ikke nødvendig, og viss eksentrisitet er tillatt.

  3. Arbeidstrykk: ≤1,0 MPa for standard sylindre; driftstemperatur: -20℃ ~ +120℃.

  4. Egnet for push-pull dynamisk belastning og høyfrekvent drift i begrenset installasjonsplass. Ikke for kontinuerlig ren roterende bevegelse.

7. Typiske applikasjonsscenarier

     • Automatiseringsutstyr, 3C elektronikk, robotgripere

     • Høyhastighets transport, stempling og press-tilpasning, langslagsmekanismer

     • Utstyr med dårlig koaksialitet, kraftig vibrasjon og eksentrisk belastning
