Merke: SOLH by Richge Technology | Pneumatisk sylinderstempelstang Fleksibel kompenserende montering
 |

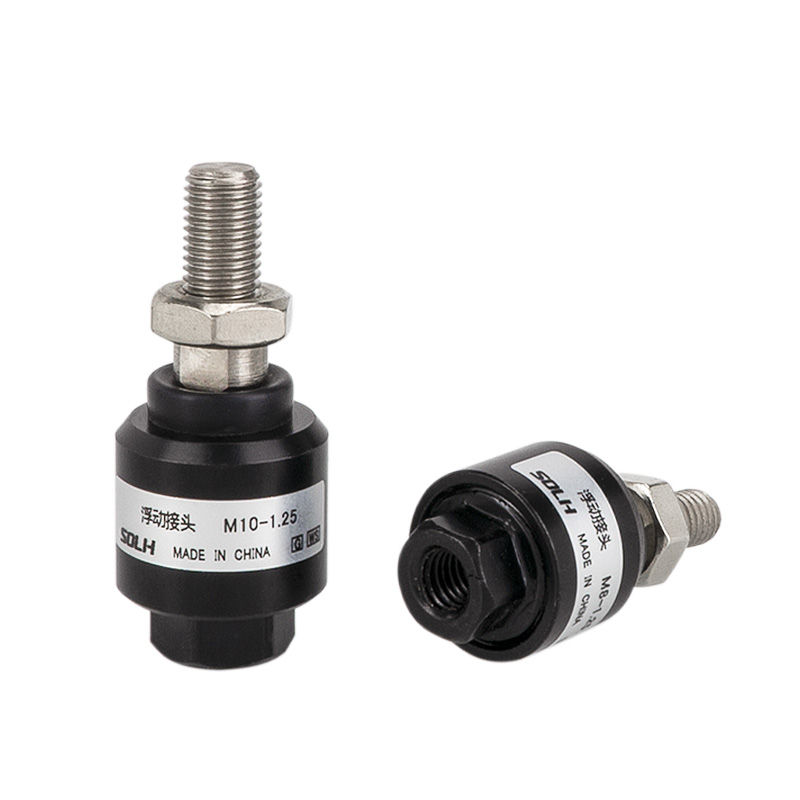

F-type flyteledd er et fleksibelt koplingstilbehør med kulehode montert på sylinderstempelstang. Dens kjernefunksjon er å absorbere installasjonens eksentrisitet og vinkelavvik, eliminere sidekraft og beskytte sylinderpakninger. Det er standardkomponenten for å løse innrettingsfeil i automatisert utstyr.
• Struktur: Innvendig gjenge (koblingsstempelstang) + kulehode + utvendig gjenge (koblingslast), innebygd elastisk kompensasjonsenhet.
• Kompensasjonskapasitet: Aksial ±1,5 mm, radial ±1,25 mm, vinkel ±2°~±5° avhengig av modell.
• Materiale: Standard anodisert aluminiumslegering; 304 rustfritt stål for korrosjonsbestandige applikasjoner; NBR / FKM gummipakninger tilgjengelig.
• Funksjon: Konverter stiv hard tilkobling til fleksibel adaptiv tilkobling, hindre sideveis bøyemoment og tetningsslitasje på stempelstangen.
1) AirTAC

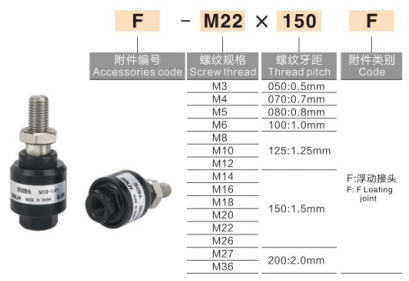

Format: F-M gjenger × stigning + F
Eksempler: F-M10×1,25F (for 32 mm boring), F-M16×1,5F (for 50/63 mm boring)
2) SMC (Standard JAF / Heavy-duty JAHF)
Format: JAF-bore-gjenge-lengde
Eksempler: JAF-40-M12×1,25 (40 mm boring), JAHF-80-M20×1,5 (80 mm boring tung belastning)
3) Generell innenlandsmerking
Format: F-M12×1,25 eller FJ-M16×1,5
|
Modell (tråd) |
Matchet boring (mm) |
Tillatt eksentrisitet |
Svingvinkel |
|
F-M6×1.0 |
16/20 |
±0,8 mm |
±2° |
|
F-M8×1,25 |
25 |
±1,0 mm |
±2° |
|
F-M10×1,25 |
32 |
±1,25 mm |
±3° |
|
F-M12×1,25 |
40 |
±1,25 mm |
±3° |
|
F-M16×1,5 |
50/63 |
±1,5 mm |
±4° |
|
F-M20×1,5 |
80/100 |
±1,5 mm |
±5° |
|
Tilpasning |
Ytelse |
Søknadstips |
|
F-type flytende ledd |
360° fleksibel kompensasjon, absorberer radiell og vinkelfeil, beskytter sylinderen |
Dårlig innretting, høyfrekvent drift, lang slaglengde |
|
I-type Single Clevis |
Enkeltplanshengslet ±5°, høy stivhet, lav pris |
Lav hastighet, god innretting, push-pull last |
|
Y-type dobbel gaffel |
Enkeltplanshengslet ±5°, stor lastekapasitet |
Tung belastning, belastning med enkelt øretapp |
|
Stangendelager |
Sfærisk universal ±15°, stor svingvinkel, høyere pris |
Høy hastighet, stor eksentrisitet, sving i flere retninger |
Valgguide: Dårlig installasjonsjustering → F-type; lav hastighet tung last → Y-type; dobbel ørebelastningsbrakett → I-type; høy hastighet og stor eksentrisitet → stangendelager.
1. Skru den innvendige gjengen på stempelstangens utvendige gjenger, anaerob gjengesikring anbefales for anti-løsning.
2. Koble den utvendige gjengeenden direkte til lasten (eller flensen / koblingsplaten), streng koaksial justering er ikke nødvendig.
3. Driftstrykk: ≤1,0 MPa for standard sylindre; arbeidstemperatur: -10℃ ~ +120℃.
4. Ikke egnet for kontinuerlig roterende bevegelse. Ekstern buffer eller stopper nødvendig under støtbelastning.
• Automatiserte samlebånd, 3C utstyr, robotgripere
• Press-tilpasning, stempling, formdokking, langslagstransportmekanisme
• Utstyr med vanskelig koaksialitetskontroll, kraftig vibrasjon og høyfrekvent sylinderbevegelse
