C-type selvlåsende hurtigkobling

C-type selvlåsende hurtigkobling | Pneumatisk C Style Quick Connect Fitting

Merke: SOLH by Richge Technology | Universal pneumatisk C Type hurtigkobling, utskiftbar med SMC og AirTAC

1. Produktoversikt

     C-type selvlåsende hurtigkobling er standard selvlåsende beslag med stålkuler som er mye brukt i pneumatisk industri. Innebygd fjær og stålkule realiserer automatisk låsing ved innsetting, og frigjør ved å skyve hylsen bakover. Ingen verktøy nødvendig, enhåndsbetjening. Den består av hunnkobling (med skyvehylse) og hannplugg for paret montering. Mye brukt i trykkluftrørledninger, pneumatisk verktøy og automatiserte lufttilførselskretser, også matchet med vakuumgeneratorer og komplette pneumatiske rørsystemer.

2. Kjernefunksjoner

     • Selvlåsende stålkulestruktur: Hørbart "klikk" når hannpluggen er satt helt inn og låst; kan ikke skilles under press. Trekk tilbake skyvehylsen for opplåsing og frakobling.

     • To-lags NBR tetningsringer: Utmerket lufttetthet, motstandsdyktig mot trykkluft og mindre smøreolje, lav luftlekkasjerate.

     • Kroppsmateriale: Nikkelbelagt stål (metall standardversjon) / høyseighetsplast (lettvektsalternativ). Antirust og slitasjebestandig for hyppig plug & pull in verksted.

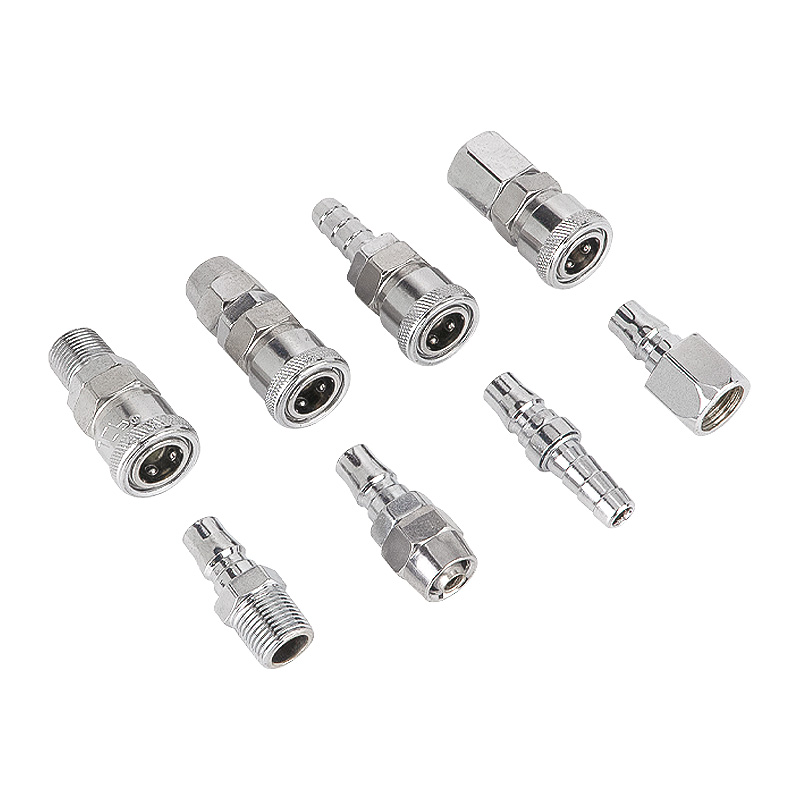

     • Full størrelse rekkevidde: PP (hunrør), PF (hungjenger), PH (hanngjenger); SP (tube hann), SF (innvendig gjenger), SM (utvendig gjenger).

     • Jevn strømningsvei, lavt trykkfall. Kompatibel med PU-slange og nylonrør. Standard grensesnitt for universell utskiftbarhet på tvers av merkevarer.

3. Definisjon av modellkode

  Eksempel: PP20 = C-type selvlåsende hunnkobling for Φ5×8 PU-rør; SM30 = C-type hannplugg med utvendig gjenge for Φ6,5×10 rørledning.

4. Nøkkel tekniske spesifikasjoner

5. Vanlig modellspesifikasjonstabell

6. Applikasjonsscenarier

     • Luftkompressorluftrørledninger, luftblåsepistoler, luftskrutrekkere, kverner og annet pneumatisk håndverktøy

     • Luftkildedistribusjon på automatiserte produksjonslinjer, luftrørtilkobling matchet med vakuumgeneratorer

     • Utstyrsvedlikehold, mobil pneumatisk arbeidsstasjon, anledninger som krever hyppig montering og demontering av rørledninger

7. Bruksmerknader

  1. Kun for trykkluft. Ikke egnet for høytrykks hydraulikkvæske eller sterke etsende medier.

  2. Ta ut trykket før du kobler til/fra støpselet. Tvangsfrakobling under trykk kan skade stålkuler og tetningsringer.

  3. Inspiser o-ringsslitasje regelmessig; skift pakninger umiddelbart hvis det oppstår luftlekkasje.

  4. PTFE-tape anbefales for gjenget installasjon. Ikke stram for hardt for å unngå at trådene blir fjernet.
