GF-serien pneumatisk roterende ledd

GF-serien pneumatisk roterende ledd | SOLIH Single & Multi Passage Air Rotary Union

Merke: SOLH by Richge Technology | 360° roterende pneumatisk luftroterende kontakt for automatisering

1. Produktoversikt

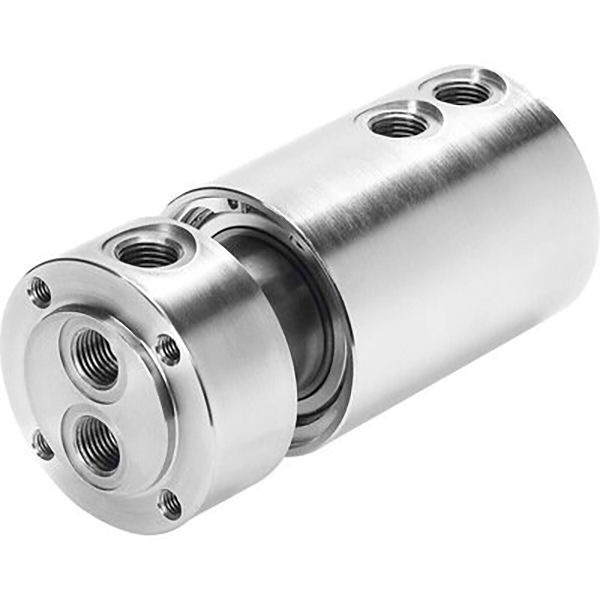

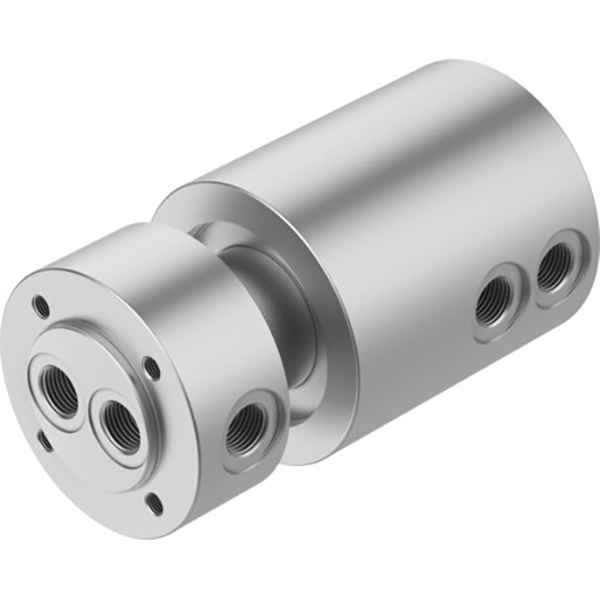

     GF-serien er en-passasje og multi-passasje pneumatiske roterende ledd, designet for kontinuerlig å levere trykkluft fra stasjonær luftkilde til roterende bord, robotskjøter og roterende fikstur. Den forhindrer sammenfiltring av slanger, luftlekkasje og luftkryss under rotasjon, ideell for automatiserte roterende pneumatiske kretser.

2. Kjernetekniske spesifikasjoner (SOLH-standard)

     • Arbeidsvæske: Trykkluft, kompatibel med vakuum

     • Arbeidstrykk: -0,095～1,0 MPa, dobbel bruk for vakuum og positivt trykk

     • Omgivelsestemperatur: -10～60 ℃

     • Maks rotasjonshastighet: 300rpm (standardversjon)

     • Tetningsstruktur: Presisjonslager + slitesterk roterende tetning

     • Portstørrelser: M5, G1/8, G1/4, G3/8, G1/2

     • Materiale: Aluminiumslegering, lett og slitesterk

3. Hurtigreferanse for modell og port

4. Viktige produktfunksjoner

     • 360° fri rotasjon uten sammenfiltring av luftslangen

     • Lavt dreiemoment, jevn rotasjon uten å øke motorbelastningen

     • Pålitelig tetning, anti-lekkasje og anti kryssluft under langvarig rotasjon

     • Direkte tilkobling med one-touch beslag for enkel installasjon

     • Dobbel funksjon for vakuum og overtrykk

     • Multipassasje tilgjengelig for synkron styring av flere sylindre

5. Typiske applikasjonsscenarier

     • Roterende arbeidsbord, indekseringsplater, roterende sylindre

     • Robotledd, manipulatorer, roterende jigger og inventar

     • Pakkemaskiner, silkeskrivere, pneumatiske kretser med roterende port

     • Utstyr med multikrets samtidig dreiekontroll
