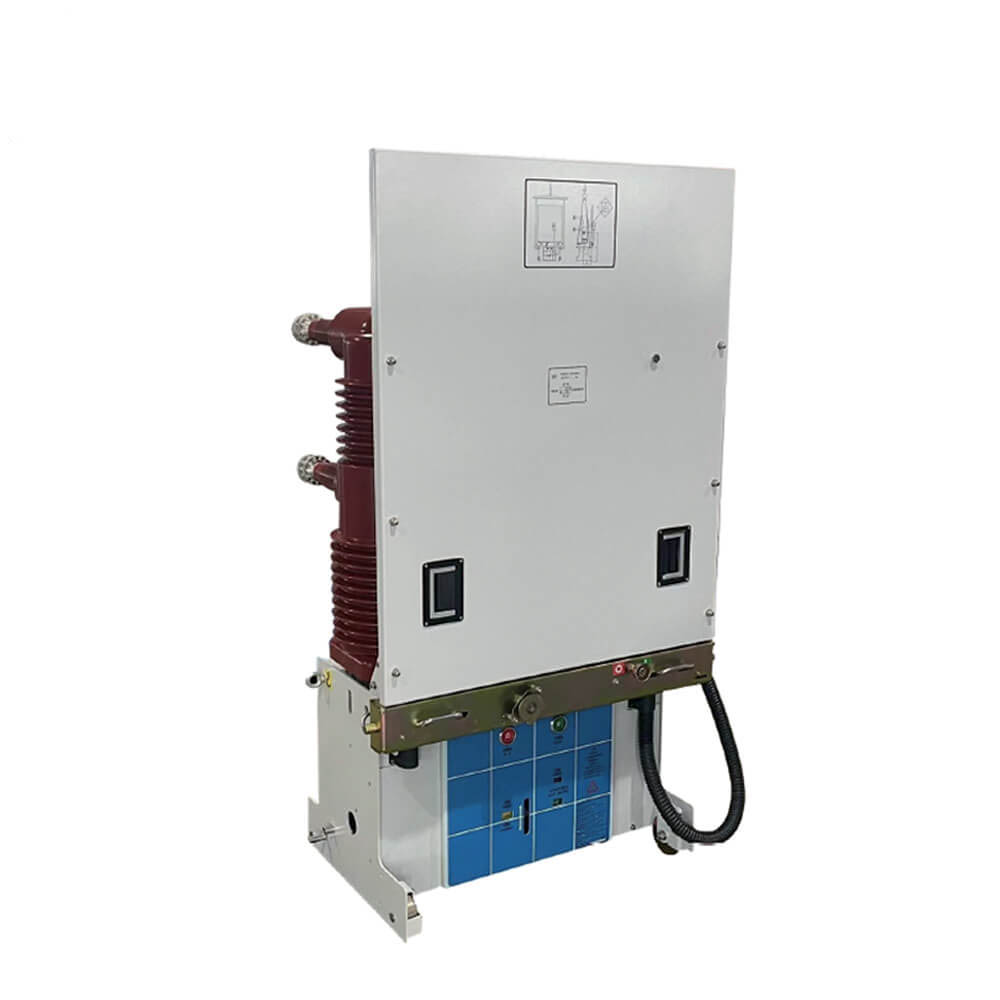

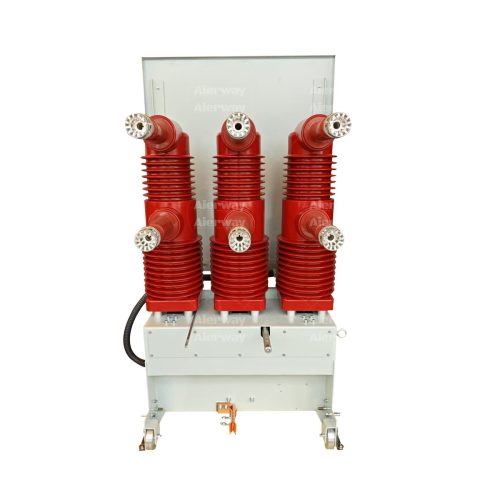

35kV gulvmontert vakuumskretsbryter med VBI fjærdrevet mekanisme

35kV gulvmontert vakuumskretsbryter med VBI fjærdrevet mekanisme

     VSG-40.5-serie Vacuum Circuit Breaker er en ny type tre-fase 50Hz i henhold til det unike designkonseptet og kombinert med markedets etterspørsel og utvikling, den nominelle spenningen til innendørs switchgear 40.5kv, kan det gis til industrielt utstyr og gruvedrift, kraftverk og substasjon som kontroll og beskyttelse av elektrisk utstyr, og er egnet for å få en kraftverk.

VBI innendørs høyspenningsvakumkretsbryter er en innendørs enhet med trefaset AC 50Hz og nominell spenning på 40,5 kV. Det kan brukes til kontroll og beskyttelse av elektrisk utstyr i industri- og gruvebedrifter, kraftverk og transformatorstasjoner, spesielt for steder med hyppige operasjoner. Installasjonsformen til effektbryteren i bryterskapet kan enten være en fast type eller en uttrekkbar type installert på en tralle.VBI innendørs høyspent vakuumskomsbryter har pålitelig ytelse og er enkel å installere. Det er det beste valget for kontroll og beskyttelse av høyspenningsoverføring og distribusjonssystemer.

 Produktoversikt

    Den VBI-40,5 gulvmonterte vakuumkretsbryteren er en høyytelses, middels spenningsbryterenhet designet for pålitelig beskyttelse og kontroll av elektriske systemer vurdert til 40,5 kV. Ved å bruke avansert vakuum sammenhengsteknologi sikrer det effektiv bue -slukking, minimalt vedlikehold og en lang drifts levetid. Denne bryteren er ideell for kraftdistribusjonsnettverk, industrianlegg og transformatorer, og kombinerer robust konstruksjon med brukervennlig drift.

Viktige funksjoner

Spenningsvurdering:40,5kV (tåler 95kV lynimpuls).

Gjeldende vurdering:Opptil 2500a kontinuerlig, 31,5 ka kortslutningsbruddekapasitet.

Vakuumavbrudd:Hermetisk forseglet, vedlikeholdsfri og miljøvennlig (ingen SF₆-gass).

Mekanisme:Vårdrevet eller motorisk drevet 储能 mekanisme for rask lukking/åpning (<50ms).

Sikkerhet:Integrert anti-sklisikret design, mekaniske/elektriske lås og jordingskrytere.

Standard Compliance:Møter IEC 62271, GB/T 1984 og ANSI C37.04.

Installasjonsinstruksjoner

3.1 Kontroller før installasjon

Bekreft intakt emballasje og ingen fysisk skade.

Bekreft rangerte parametere samsvarer med systemkrav.

Forsikre deg om et nivå, vibrasjonsfritt betongfundament.

3.2 Monteringstrinn

Fest bryteren til gulvet ved hjelp av ankerbolter (M16 anbefalt).

Koble primære samleskinner med dreiemomentinnstillinger per produsentspesifikasjoner (f.eks. 50nm).

Wire Secondary Control Cables til terminaler (merket “Åpen/lukk spole”, “Hjelpe kontakter”).

Malt bryterchassiset sikkert (bakkemotstand ≤4Ω)

Operasjonsguide

4.1 Manuell drift

Lukking: Drei det manuelle håndtaket med klokken til et "klikk" bekrefter engasjementet.

Åpning: Trykk på den røde "Trip" -knappen eller trekk den mekaniske turspaken.

4.2 Elektrisk drift

Bruk 220VDC/110VAC på lukkende spole (øyeblikkelig puls) for fjernkontroll.

Bruk den lokale/eksterne velgerbryteren for modus.

4.3 Indikatorer og alarmer

Grønn LED: Bryter stengt.

Rød LED: Breaker Open/Tripped.

Alarmkontakter: Utløs for SF₆ -trykktap (hvis utstyrt) eller våren

Vedlikehold og feilsøking

5.1 Rutinekontroller

Inspiser kontaktene hver 5000 operasjoner (via Viewport).

Smør bevegelige deler årlig med høye temperaturfett.

Testisolasjonsmotstand (> 1000Mω @5kV).

5.2 Vanlige problemer

Unnlatelse av å lukke: Kontroller kontrollkraft, fjærladning eller låseforhold.

Overdreven oppvarming: stram tilkoblinger; Mål kontaktmotstand (<50μΩ).

Sikkerhetsadvarsler

Avgir bryteren før service.

Bare trent personell skal utføre vedlikehold.

Aldri operere med synlig skade eller unormale lyder.

Miljø og avhending

Kast vakuumavbrytere som elektronisk avfall (ikke-farlig).

Resirkulering av metaller og plast per lokale forskrifter.

Grunnleggende info.

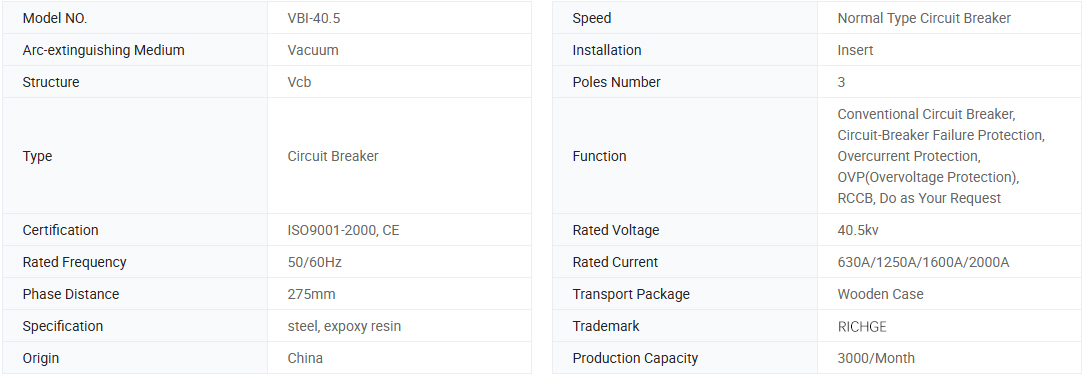

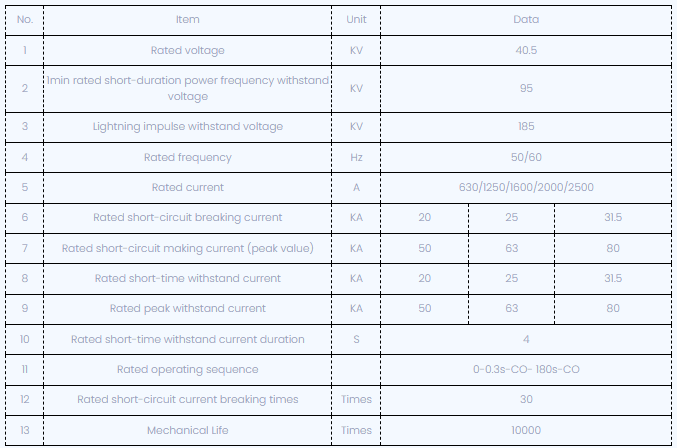

Tekniske parametere

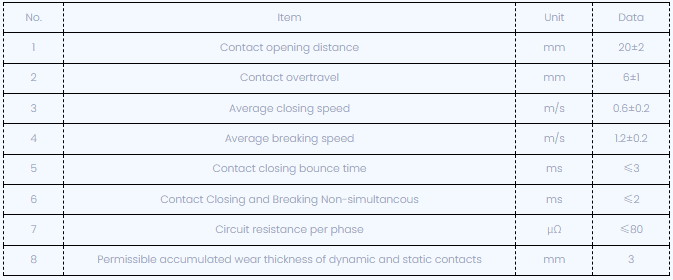

Etter å ha justert effektbryteren, vises de mekaniske karakteristiske parametrene nedenfor:

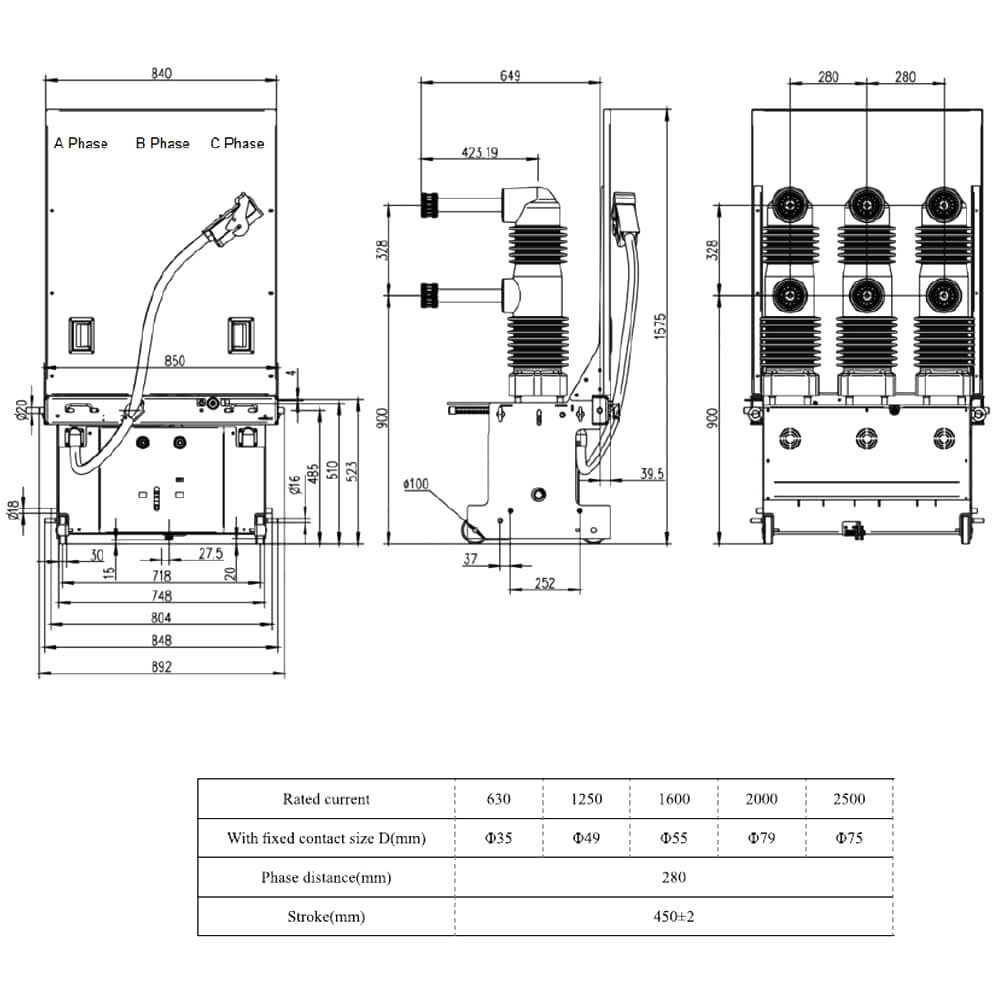

Tekniske tegninger

Bruke omgivelsesforhold

1. Omgivelsestemperatur: -10c ~ +40c (det tillater lagring og transport ved -30 grader celsius);

2. Omgivelsesfuktighet: Den gjennomsnittlige fuktigheten på en dag skal ikke være mer enn 95%. Den gjennomsnittlige fuktigheten på en måned skal ikke være mer enn 90%;

3. Mettet damptrykk: Det gjennomsnittlige trykket på en dag skal ikke være mer enn 2,2 kpa; Gjennomsnittlig trykk på en måned skal ikke være mer

enn 1,8kpa;

4. Høyde: ≤1500m;

5. Jordskjelvintensitet: ≤8 grad;

6. Det skal installeres på stedet uten ild, eksplosjon, alvorlig skitt og kjemisk erosjon og voldelig vibrasjon.
