SDA-serien ultratynn kompakt pneumatisk sylinder

Merke: SOLH by Richge Technology

Produktoversikt

     SOLH SDA-serien firkantet ultratynn kompakt sylinder, klassisk økonomisk kompakt aktuator. Kroppslengde kun 1/2~1/3 av standard trekkstangsylinder. Monteringsdimensjon kan byttes ut med Airtac ACQ og SMC CQ2-serien. Egnet for kort-takt skyving, fastklemming og posisjonering under begrenset installasjonsplass, mye brukt i 3C-automatisering, pakkemaskineri og festeutstyr.

Struktur og hovedfunksjoner

     -- Ultratynn firkantet aluminiumskropp, støtter innebygd installasjon for å spare plass;

     -- Hard anodisert løp, forkrommet stempelstang, slitesterk og anti-korrosjon;

     -- Komplette varianter: dobbeltvirkende, enkel fjærretur, tvillingstang, justerbar slaglengde, versjon med magnetutstyr;

     -- Innebygde gummistøtfangere i begge ender for støtdemping og støyreduksjon;

     -- Lavfriksjon toveis tetning med fettlagring, oljefri lang levetid;

     -- Omgivende sensorspor for fleksibel magnetisk automatisk bryterinstallasjon.

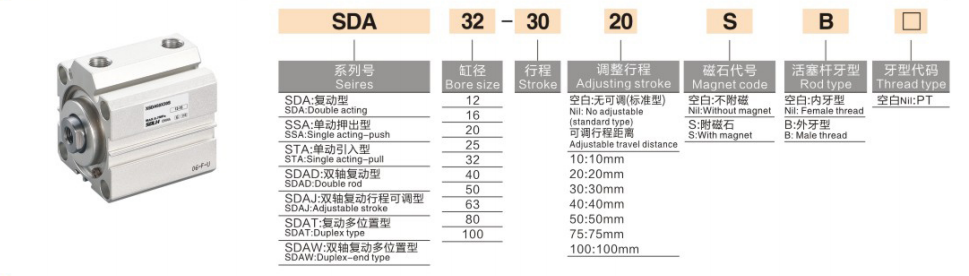

Modellkodingsregel

   1. Eksempel: SDA20-50-S-B

     -- SDA: Serienavn; SSA=fjærforlengelse; STA=fjærtrekk; SDAD=tvillingstang; SDAJ=justerbar slaglengde

     -- 20: Borestørrelse: 12/16/20/25/32/40/50/63/80/100 mm

     -- 50: Slaglengde 5~200mm

     -- -S: Innebygd magnetring

     -- -B: Utvendig gjenget stempelstang; blank=intern tråd

Tekniske spesifikasjoner

Teoretisk skyvekraft og trekkkraft @0,5 MPa (enkeltstang)

Sammendrag av én setning

     SOLH SDA økonomisk ultratynn kompakt pneumatisk sylinder med mange varianter, utskiftbar med ACQ og CQ2, ideell lavkost korttakts aktuator for plassbesparende automatisk klemme- og skyveapplikasjoner.
