MXJ-serien ultrakompakt høypresisjon pneumatisk skyvebord

Merke: SOLH by Richge Technology

Produktoversikt

     SOLH MXJ-serien er et ultra-miniatyr, høypresisjon pneumatisk skyvebord designet for mikropresisjon lineær kjøring. Med et ultrakompakt fotavtrykk, posisjoneringsnøyaktighet på mikronnivå, lett konstruksjon og flerveis monteringskompatibilitet, er den perfekt skreddersydd for automatiserte stasjoner med begrenset plass, inkludert 3C elektronisk prosessering, presisjonsdeteksjon, mikromontering og høyfrekvente kortslags sykliske operasjoner. Den fungerer som den vanlige høypresisjons mikrolineære aktuatoren for miniatyrautomasjonsscenarier.

Kjernestruktur og designfunksjoner

     -- Kjøremodus: Dobbeltvirkende toveis drift, borestørrelser φ4,5/6/8/12/16 mm, som dekker mikro til lett belastningsområde på 5~50N.

     -- Premium struktur: Vedtar martensittisk kropp i rustfritt stål og integrert lineær kuleføringsskinne. Den bærende strukturen er isolert fra stempelstangens tetningsbevegelse, og gir høy stivhet og ultralav friksjon.

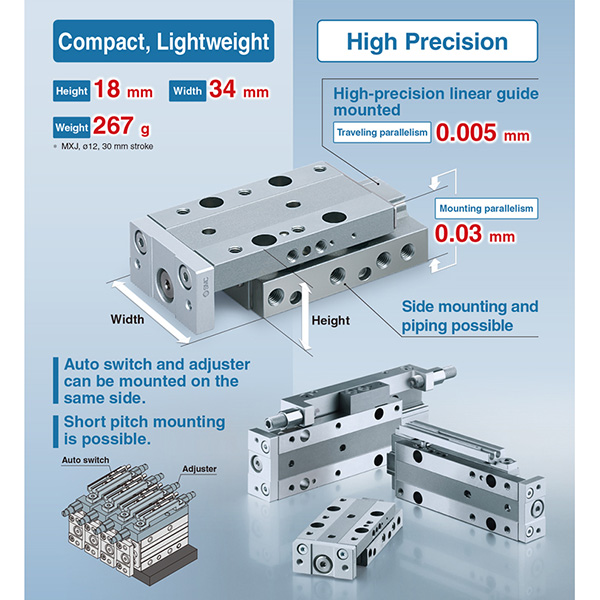

     -- Micron-Level Presisjon: Reiseparallellitet 0,005 mm, monteringsparallellitet 0,03 mm, vertikalitet 0,01 mm, sikrer ultrastabil presisjonsposisjonering for sofistikerte prosesser.

     -- Ultrakompakt størrelse: Ultratynn kroppsdesign med kun 10 mm høyde for φ4,5-hullsmodell og 18 mm høyde for φ12-hullsmodell, 30%~50% mindre enn tilsvarende MXQ-skyvebord, og maksimerer plassutnyttelsen for tette layoutstasjoner.

     -- Fleksibel multi-side montering: Støtter topp-, bunn- og tresidig installasjon med presisjonsplasserte pinnehull, tilpasset ulike trange og tette utstyrsoppsett.

     -- Universalsensorkompatibilitet: Utstyrt med doble magnetiske bryterspor som standard. Modeller med slaglengde ≥5 mm tillater installasjon av 2 M9B magnetiske brytere. Symmetrisk strukturell design muliggjør venstre/høyre bryter og rørutskiftbarhet på stedet.

     -- Justerbar buffering og begrensning: Standard gummibuffer med to ender for støy- og støtreduksjon; valgfrie enkelt-/dobbeltende metallslagbegrensere med 0~5 mm justerbart slagområde for ultra-presis posisjonering.

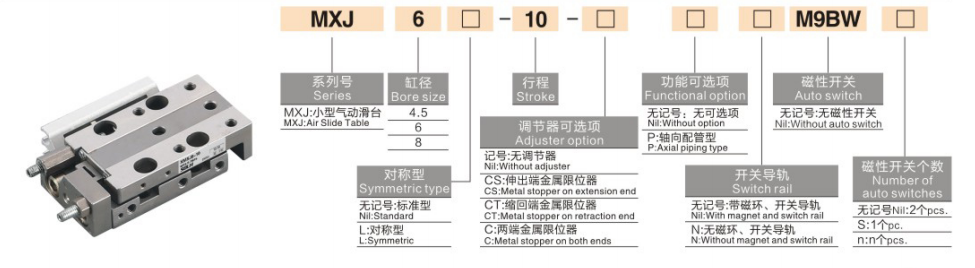

Komplett modellkodingsregel

   1. Modelleksempel: MXJ6-10-CS-M9B

   2. Standard ordrereferanseeksempler

     -- MXJ4.5-5: Standard type, ingen magnetisk bryter, boring 4,5 mm, slaglengde 5 mm, dobbeltvirkende

     -- MXJ8-15-B-2M9B: Boring 8 mm, slaglengde 15 mm, metallbegrensning med to ender, 2 stk M9B magnetiske brytere

     -- MXJ12-20-L: Symmetrisk type, boring 12 mm, slaglengde 20 mm, reversibel siderør

Kjerne tekniske spesifikasjoner (@0,5 MPa, dobbeltvirkende)

   1. Mikrospesifikasjoner (φ4,5 / φ6 / φ8)

   2.Små spesifikasjoner (φ12 / φ16)

Kjerne konkurransefordeler

   1. Ultra-høy presisjon og stabilitet på mikronnivå

     -- Integrert maskinering i ett stykke sammen med høypresisjon lineær kuleføringsskinne sikrer gjentatt posisjoneringsnøyaktighet på ±0,01 mm og ultralav parallellitetsfeil, og oppfyller fullt ut strenge presisjonskrav for mikrodeteksjon og fine posisjoneringsprosesser.

   2. Ultrakompakt og plassbesparende design

     -- Ultratynn og ultrakort kroppsstruktur med en minimumshøyde på bare 10 mm. Tresidig monteringsdesign tilpasser seg ultratrangt vertikalt og horisontalt rom, og sparer over 40 % installasjonsplass sammenlignet med konvensjonelle skyvebord, ideelt for tette automatiserte produksjonslinjer.

   3. Lett og høyfrekvent rask respons

    -- Optimalisert lettvektsstruktur i rustfritt stål (40~500g) reduserer bevegelig treghet effektivt. Driftshastigheten varierer fra 50 til 500 mm/s, og støtter stabil høyfrekvent drift over 300 sykluser per minutt (cpm) for å øke produksjonseffektiviteten.

   4. Oljefri drift og superlang levetid

     -- Vedtar slitesterk forsegling med lav friksjon og oljefri design, kompatibel med rene verksteder og lett oljete industrimiljøer. Slitesterk strukturell konfigurasjon sikrer en levetid på over 5 millioner sykluser med langsiktig stabil vedlikeholdsfri drift.

   5. Symmetrisk reversibel design for fleksibel installasjon

     -- Symmetrisk luftport og brytersporstruktur muliggjør utveksling av rør og sensorinstallasjon på stedet venstre/høyre, eliminerer retningsbegrensninger og forbedrer feilsøking på stedet og strukturell tilpasningsfleksibilitet.

Monteringsskjemaer og typiske bruksområder

   1. Monteringsmetoder

     -- Toppmontering: Festet via gjennomgående hull med presise posisjoneringsstifthull, egnet for toppmontering av arbeidsstykket og posisjoneringsscenarier med høy presisjon.

     -- Bunnmontering: Festes via bunngjengede hull, stabil og pålitelig, egnet for overflateinstallasjon av standardutstyr.

     -- Sidemontering: Festes via sidegjengede hull, perfekt for utstyr med begrenset vertikal plass og tett parallell arrangement av flere lysbilder.

   2. Typiske applikasjonsscenarier

     -- 3C Electronics: Chiphåndtering og -overføring, kameralinsefokusering, mikrokomponentlaminering, holdbarhetstesting av knapper

     -- Presisjonsdeteksjon: sondeposisjonering, CCD-kamera presis bevegelse, mikrodimensjonsmåling, optisk finkalibrering

     -- Micro Assembly: Automatisk skruelåsing, terminalkrymping, presisjonskomponentinnsetting, miniatyrjiggdrift

     -- Medisinsk utstyr: Mikropumpe presisjonskontroll, miniatyrventilbytte, teleskopisk posisjonering av små instrumenter

3-trinns hurtigvalgsveiledning

   1. Borevalg etter belastning

     -- φ4,5 ≤0,5kg / φ6=0,5~1kg / φ8=1~2kg / φ12=2~5kg / φ16=5~8kg. Reserver ikke mindre enn 50 % lastsikkerhetsmargin for stabil presisjonsdrift.

   2. Slagbekreftelse

     -- Standard slagområde: 5 ~ 50 mm. Prioriter korte slag (5~20 mm) for høyfrekvente arbeidsforhold for å sikre høyere presisjon og driftsstabilitet.

   3. Konfigurasjonsmatching

     -- Posisjonsovervåking: Utstyr 2 M9B magnetiske brytere for toveis tilbakemelding av slagposisjon.

     -- Presisjonsbegrensning: Velg metallgrense med to ender (B) for 0~5 mm justerbar presis slagposisjonering.

     -- Monteringstilpasning: Velg sidemontering for tett stasjonsoppsett, bunnmontering for standard overflateinstallasjon.

Sammendrag av én setning

     SOLH MXJ-seriens ultrakompakte pneumatiske skyvebord med høy presisjon har posisjoneringsnøyaktighet på mikronnivå, tresidig fleksibel montering, lett høyfrekvent drift og valgfrie justerbare metallbegrensere, og fungerer som den kostnadseffektive presisjonsmikrolineære aktuatoren som er mye brukt i 3C elektronikk, presisjonsdeteksjon og medisinsk automatiseringsutstyr.
