CQM Series guidet tynn pneumatisk sylinder

Merke: SOLH by Richge Technology

Produktoversikt

     SOLH CQM-serien styrt tynn sylinder med høy stivhet, utskiftbar med importert CQM/CDQM. Innebygd dobbel styrestang basert på CQ2 tynn sylinderstruktur. Forbedrer sideveis belastningsmotstand og antirotasjonsytelse. Samme kroppslengde som CQ2, ingen ekstra ekstern guide nødvendig. Monteringsstørrelse kompatibel med CQ2/CQS, mye brukt for presisjonsposisjonering, fastklemming og skyving med sidebelastning.

Struktur og hovedfunksjoner

     -- Integrert tynn sylinderkropp + parallelle doble styrestenger, lastmonteringsplate på frontenden;

     -- Hard anodisert aluminiumsløp, forkrommet stempelstang og styrestenger;

     -- Varianter: CQM (ikke-magnetisk), CDQM (magnet utstyrt), CQM-XB24 lang levetid versjon;

     -- Lateral lastkapasitet 2~4 ganger høyere enn standard CQ2-sylinder, rotasjonstoleranse ≤±0,2°;

     -- Standard gummibuffer i begge ender, ingen mulighet for luftpute;

     -- CDQM innebygd magnet for magnetisk bryterdeteksjon, fleksibel sensorinstallasjon.

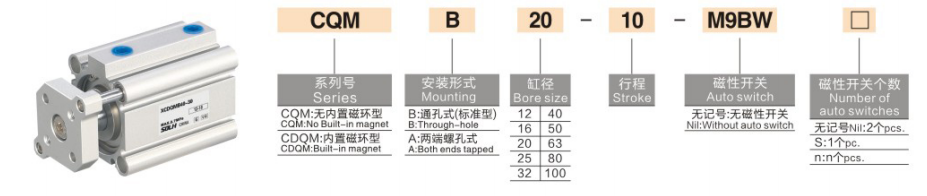

Modellkodingsregel

   1. Eksempel: CDQMB20-50-M9B

     -- C: Innebygd magnet (CDQM); blank = ikke-magnetisk (CQM)

     -- DQM: Seriekode for styrt tynn sylinder

     -- B/A: Monteringstype; B=gjennomgående hull; A=ende tappet hull

     -- 20: Borestørrelse: 12/16/20/25/32/40/50/63/80/100 mm

     -- 50: Slaglengde 5~100mm

     -- M9B: Magnetisk bryteralternativ

Tekniske spesifikasjoner

Teoretisk skyvekraft og trekkkraft og maksimal sidebelastning @0,5 MPa

Sammendrag av én setning

     SOLH CQM-serien integrert dobbel styrestang tynn pneumatisk sylinder med utmerket anti-vri og høy lateral belastningskapasitet, perfekt presisjonsaktuator for å erstatte standard CQ2-sylinder for automatisering av klemme- og posisjoneringsapplikasjoner.
