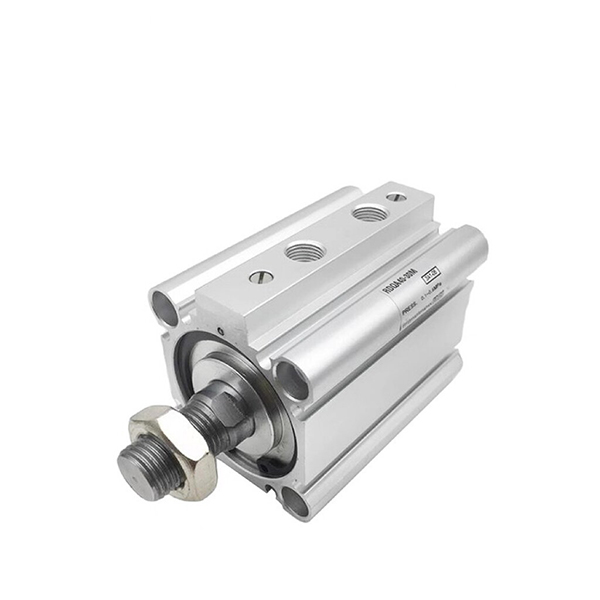

RQ-serien tynn pneumatisk sylinder med høyytelses luftpute

Merke: SOLH by Richge Technology

Produktoversikt

     SOLH RQ-serien med høy ytelse tynn sylinder kan byttes ut med SMC RQ/RDQ. Vedtar innovativ ringløs innebygd luftputestruktur. Energiabsorpsjonskapasiteten er 3 ganger CQ2 gummibuffer, støy redusert med 50 %. Ultraslank kropp, kortere enn vanlig luftpute tynn sylinder med 20 %. Direkte erstatning for CQ2/CQS for å oppgradere puteytelsen. Mye brukt for høysyklus, høy belastning, støysvak automatisk posisjonering, fastspenning og materialhåndtering.

Struktur og hovedfunksjoner

     -- Ultratynn firkantet aluminiumshylse, integrert ringløs luftpute;

     -- Hard anodisert løp, forkrommet stempelstang, sterk anti-deformasjonsytelse;

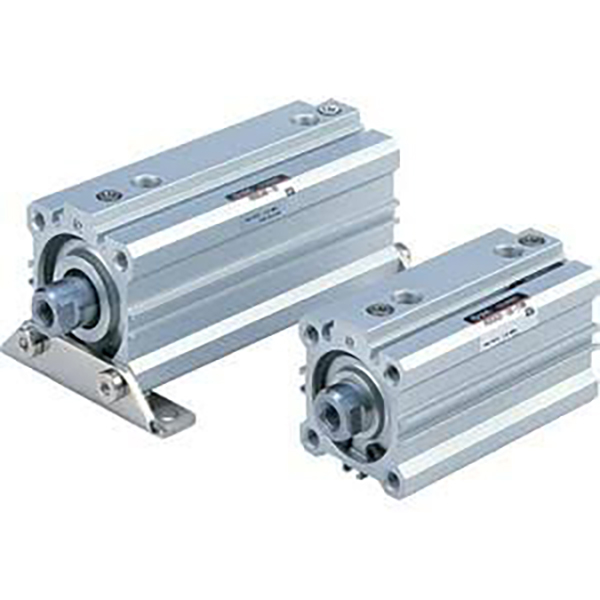

     -- Varianter: RQ(ikke-magnetisk), RDQ(magnetutstyrt), RLQ(låsetype for vertikal belastning);

     - Kraftig luftpute egnet for kontinuerlig høyhastighets frem- og tilbakegående 50~500mm/s;

     -- RDQ innebygd magnet for magnetisk bryterdeteksjon, sensorspor på flere sider;

     -- Monteringsdimensjon kompatibel med CQ2- og CQS-serien.

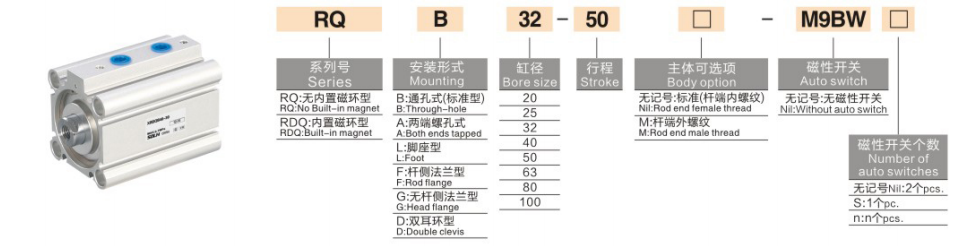

Modellkodingsregel

   1. Eksempel: RDQB32-50-M9B

     -- R/RD: Ikke-magnet / innebygd magnet

     -- Q: Seriekode

     -- B/A/L/F/G/D: Monteringsmåte

     -- 32: Borestørrelse: 20/25/32/40/50/63/80/100 mm

     -- 50: Slaglengde

     -- M9B: Magnetisk bryteralternativ

Tekniske spesifikasjoner

Teoretisk skyvekraft og trekkkraft og maksimal tillatt kinetisk energi @0,5 MPa

Sammendrag av én setning

      SOLH RQ-serien høyhastighets tynn pneumatisk sylinder med innebygd ringløs luftpute, overlegen støtdemping og lavt støynivå, ideell oppgraderingsaktuator for høysyklus tung belastningsautomatisering, utskiftbar med standard CQ2 tynn sylinder.
