MXP-serien, kompakt pneumatisk skyvebord med ultrahøy presisjon

MXP-serien, kompakt pneumatisk skyvebord med ultrahøy presisjon

Merke: SOLH by Richge Technology

Produktoversikt

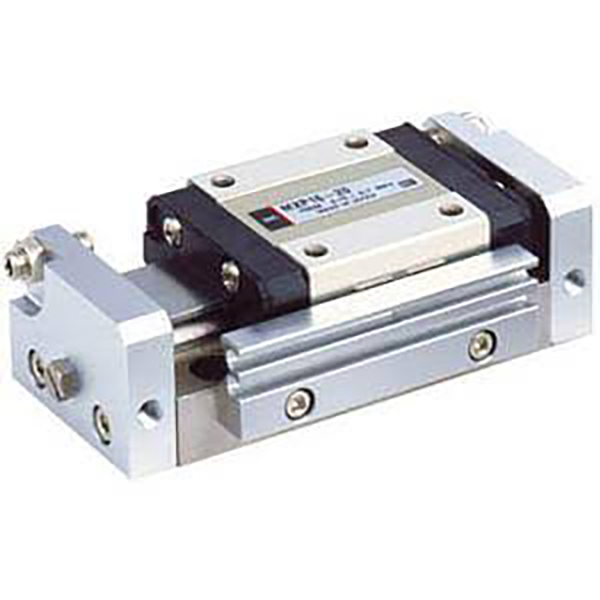

     SOLH MXP-serien er et avansert kompakt pneumatisk skyvebord med ultrahøy presisjon konstruert for strenge scenarier for mikroposisjonering. Ved å ta i bruk en innebygd sylinderføringsskinnestruktur og integrert kropp i rustfritt stål, leverer den parallellitet på mikronnivå, ultralav rotasjonsfeil og eksepsjonell stivhet. Støtter toveis rør og høyfrekvent stabil sykling, den er perfekt egnet for 3C-presisjonsmontering, optisk deteksjon og mikrokomponentposisjonering med høy nøyaktighet, og fungerer som premiummodellen for sofistikerte miniatyrlineære kjøreapplikasjoner.

Kjernestruktur og designfunksjoner

     --  Kjøremodus: Dobbeltvirkende toveis operasjon, borestørrelser φ6/8/10/12/16 mm, dekker lett belastningsområde på 10~120N.

     -- Integrert Premium-struktur: Har innebygd sylinder lineær styreskinne og ett stykke martensittisk rustfritt stålhus. Den lastbærende mekanismen er fullstendig isolert fra stempelstangens tetningsbevegelse, og oppnår ekstrem stivhet og minimal friksjon.

     -- Ultra-høy presisjon karakter: Reiseparallellitet 0,004 mm, monteringsparallellitet 0,02 mm, rotasjonsnøyaktighet ±0,03° (φ6/8/10) / ±0,04° (φ12/16), gir bransjeledende ultrastabil presisjonsposisjoneringsytelse.

     -- Ultrakompakt smal kropp: Kroppshøyde kun 17~23 mm, 10%~20% smalere enn MXJ-ekvivalente modeller, noe som muliggjør ultratett layout for ekstremt trange arbeidsplasser.

     -- Toveis rørfleksibilitet: Støtter både laterale og aksiale rør med byttebar layout på stedet, tilpasset ulike krav til rørledningsruting på stedet.

     -- Universal sensorkompatibilitet: Standard to magnetiske bryterspor tillater installasjon av 2 M9B magnetiske brytere for pålitelig toveis posisjonsovervåking.

     -- Multi-Level Buffer & Limiting: Standard gummibuffere med to ender for støy- og støtreduksjon; valgfrie enkelt-/dobbeltende metallslagbegrensere, pluss hydraulisk bufferalternativ for φ8 og over-modeller, med et justerbart slagområde på 0~5 mm for ultranøyaktig posisjoneringskontroll.

Komplett modellkodingsregel

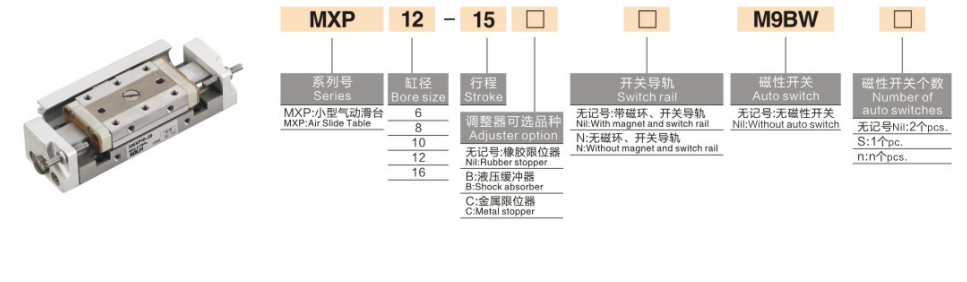

   1. Modelleksempel: MXP8-15-B-M9BW

   2. Standard ordrereferanseeksempler

     --  MXP6-5: Standard type, ingen magnetisk bryter, boring 6 mm, slaglengde 5 mm, dobbeltvirkende

     --  MXP10-20-B-2M9B: Boring 10 mm, slaglengde 20 mm, metallbegrensning med to ender, 2 stk M9B magnetiske brytere

     -- MXP12-25-D: Boring 12 mm, slaglengde 25 mm, forlengende metallbegrensning, aksialrør kompatibel

Kjerne tekniske spesifikasjoner (@0,5 MPa, dobbeltvirkende)

Kjerne konkurransefordeler

   1. Ultra-høyt mikron-nivå presisjon og stabilitet
     -- Kan skryte av ultralav reiseparallellisme på 0,004 mm og rotasjonsnøyaktighet så lav som ±0,03°, sammen med ±0,01 mm gjentatt posisjoneringsnøyaktighet. Den eliminerer mikroristing og posisjonsavvik, og oppfyller fullt ut strenge presisjonskrav for optisk deteksjon, mikrokomponentlaminering og høypresisjonstestingsprosesser.

   2. Innebygd sylinderstruktur og ultrasmal kompakt kropp
     -- Sylinderen er innebygd inne i styreskinnestrukturen, og reduserer kroppsbredden med 10% ~ 20% sammenlignet med MXJ-modeller. Innovativ toveis lateral/aksial rørdesign tillater fleksibel svitsjing på stedet, og løser begrensninger i rørledningslayout i ultratrange tette stasjoner.

   3. Høy stivhet og lang levetid
     -- Ett stykke martensittisk rustfritt stålhus og integrert styreskinnestruktur gir utmerket deformasjonsmotstand og strukturell stivhet. Vedtar oljefri lavfriksjonstetningsdesign, kompatibel med rene verksteder og lette industrielle miljøer, og oppnår en vedlikeholdsfri levetid på over 5 millioner sykluser.

   4. Høyfrekvent jevn drift
     -- Førsteklasses lavfriksjonstetning og høypresisjon kuleføringsskinne sikrer ultrajevn bevegelse. Driftshastigheten varierer fra 50 til 500 mm/s, støtter stabil høyfrekvent sykling over 350 cpm uten hakking eller jitter, ideell for langsiktige repeterende posisjoneringsoppgaver med kort slag.

   5. Fleksibel flerscenes installasjonstilpasning
     -- Støtter topp-, bunn- og tresidig montering med presisjonsposisjoneringsstifthull. Symmetrisk luftportstruktur muliggjør utskiftbarhet av venstre/høyre rør på stedet, bryter fullstendig retningsbegrensninger og tilpasser seg ulike utstyrskonstruksjoner.

Monteringsskjemaer og typiske bruksområder

   1. Monteringsmetoder

     -- Toppmontering: Faste gjennomgående hull med presisjonsposisjoneringsstifthull, egnet for montering på toppen av emnet og posisjoneringsscenarier med høy presisjon som krever null forskyvning.

     --  Bunnmontering: Festet via bunngjengede hull med stabil og pålitelig struktur, egnet for standard utstyrsoverflatemontering og fast lineær drift.

     --  Sidemontering: Festet via sidegjengede hull, perfekt for utstyr med begrenset vertikal plass og tett parallell arrangement av flere glideenheter.

   2. Typiske applikasjonsscenarier

     --  3C elektronikk: Chipmontering og liming, fokusering av linsemodul, ultrapresisjonsposisjonering av mikrokomponenter, testing av sondesyklus

     --  Optisk utstyr: CCD-kamera presisjonsbevegelse, finkalibrering av optisk linse, laserposisjonering, høypresisjonsdeteksjonsplattformkjøring

     --  Mikropresisjonsmontering: Automatisk skruelåsing i miniatyr, klemring av terminaler, presisjonskomponentinnsetting, høypresisjons jiggdrift

     -- Medisinsk utstyr: Mikropumpe presisjonskontroll, miniatyr ventil presis svitsjing, lite instrument teleskopisk posisjonering

Sammenligning av lysbildetabellvalg: MXP vs MXJ vs MXQ

3-trinns hurtigvalgsveiledning

   1. Borevalg etter belastning
     -- φ6 ≤1kg / φ8=1~2kg / φ10=2~4kg / φ12=4~6kg / φ16=6~10kg. Reserver ikke mindre enn 50 % lastsikkerhetsmargin for å sikre stabil presisjonsdrift.

   2. Slagbekreftelse Standard stroke range: 5~30mm. Prioriter korte slag (5~20 mm) for høyfrekvente arbeidsforhold for å opprettholde høyere posisjoneringsnøyaktighet og driftsstabilitet.

   3. Konfigurasjonsmatching

      --  Posisjonsovervåking: Utstyr 2 M9B magnetiske brytere for toveis tilbakemelding av slagposisjon i sanntid.

     -- Presisjonsbegrensning og buffering: Velg metallgrense med dobbel ende (B) for 0~5 mm justerbar nøyaktig posisjonering; velg hydraulisk buffer for φ8 og over modeller for å redusere høyfrekvent påvirkning.

     --  Rørtilpasning: Bruk aksialt rør for ultratrang plassoppsett, og siderør for konvensjonelle standard installasjonsscenarier.

Sammendrag av én setning

     SOLH MXP-serien med ultrahøy presisjon pneumatisk skyvebord har 0,004 mm ultralav parallellitet, minimal rotasjonsfeil, innebygd integrert styreskinne, toveis byttebare rør og valgfri hydraulisk buffer, og fungerer som det førsteklasses høystive mikrolineære trinnet for optisk deteksjon, ultrapresisjon 3C-utstyr for medisinsk automatisering og avansert utstyr.
