MXS-serien pneumatisk skyvebord | Kryssrulleføring Tosylindret type

Merke: SOLH by Richge Technology

Produktoversikt

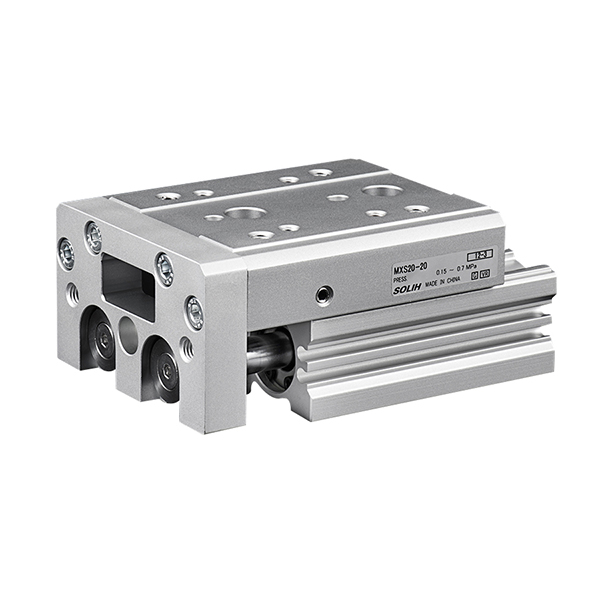

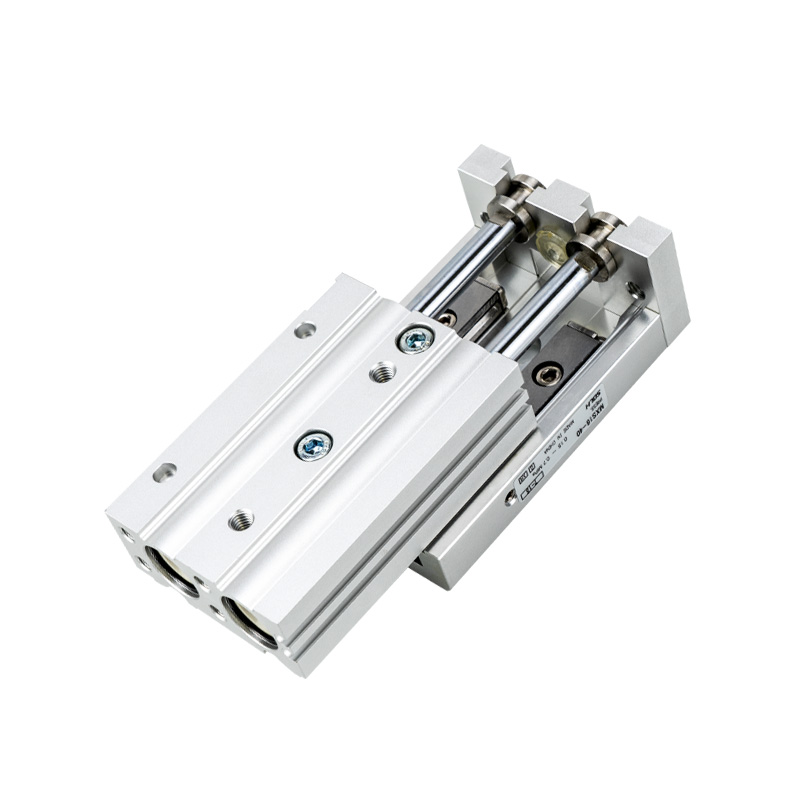

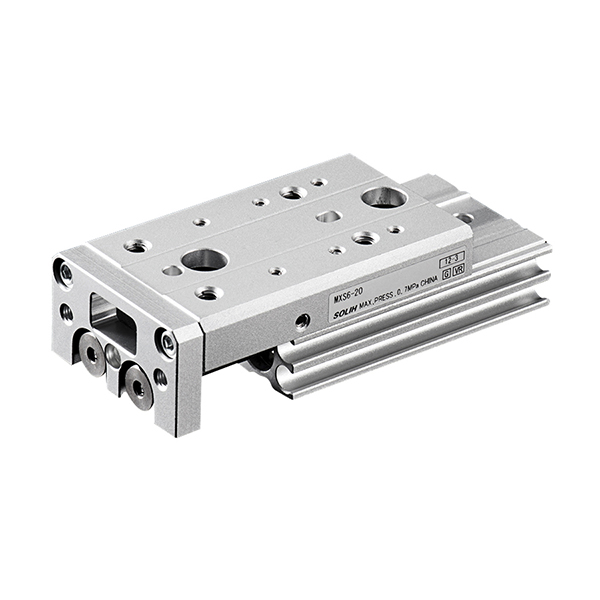

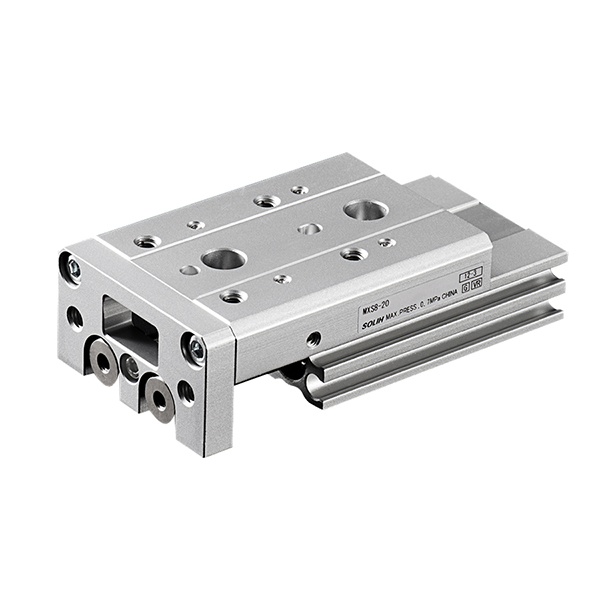

     SOLH MXS-serien er et integrert pneumatisk glidebord med høy stivhet og høy presisjon utstyrt med drivstruktur med to stempel og profesjonelle kryssrullestyreskinner. Med ultratynn kompakt kropp, forhåndslastet føringssystem med null klaring og doblet utgangstrykk, leverer den ultrastabil lineær bevegelse med repetisjonsnøyaktighet opptil ±0,01 mm. Den integrerte alt-i-ett-designen reduserer utstyrsvolumet betydelig sammenlignet med tradisjonelle kombinasjoner av delt sylinder + ekstern guide. Den er mye brukt i presisjons lineær overføring, innrettingsmontering, elektronisk og halvlederverktøy, og fungerer som den optimale oppgraderte erstatningen for konvensjonelle lineære kjøreløsninger.

Kjernestruktur og arbeidsprinsipp

     -- Dual-Piston Driving System: Vedtar dobbeltvirkende dobbeltstempelstruktur, og gir dobbelt så stor skyvekraft som en-sylindrede sleider med samme borestørrelse. Den sikrer svært synkron drift og eliminerer effektivt bevegelsesavbøyning og svinging under høyfrekvente bevegelser.

     -- Premium Cross Roller Guide Rail: Innebygd høypresisjon kryssrulleføring med forspenningsdesign, null løpeklaring, utmerket strukturell stivhet og sterk motstand mot radiell belastning og dreiemomentavbøyning. Den opprettholder stabilt ±0,01 mm ultrahøy gjentatt posisjoneringsnøyaktighet for langsiktig syklisk drift.

     -- Integrert alt-i-ett-design: Sylinderen og skyvebordet er perfekt integrert som en enkelt enhet, og reduserer det totale installasjonsvolumet med 30%~50% sammenlignet med strukturer av delt type. Den krever ingen manuell justering under installasjonen, noe som forbedrer monteringseffektiviteten og strukturelle konsistens betraktelig.

     -- Fleksibel tresidig montering: Støtter bunn-, side- og aksial treveisinstallasjon med forhåndsinnstilte tapphull for presisjonsposisjonering. Den støtter direkte stablingsinstallasjon og sidemontering, og tilpasser seg ulike krav til kompakt utstyrslayout.

     -- Innebygd sensortilpasning: Utstyrt med standard intern magnetisk ring, med reserverte innebygde spor på kroppen som er kompatible med magnetiske brytere i D-M9□ og A93-serien. Den innfelte designen unngår strukturelle forstyrrelser og sikrer nøyaktig tilbakemelding av slagposisjon.

Komplett modellkodingsregel

   1. Modelleksempel: MXS16-50AS-M9BW

   2. Standard ordrereferanseeksempel

     -- MXS20-75A-FR-M9NL: Boring 20 mm, slaglengde 75 mm, dual-end slagjustering, aksialrør, PNP magnetisk bryter med 3m ledningslengde

Generelle kjernetekniske spesifikasjoner

Referansediagram for utgangskraft og belastning (@0,5 MPa, horisontal installasjon)

Merk: Lastekapasiteten reduseres med lengre slag og høyere hastighet; sikkerhetsfaktor ≥2; vertikal belastning krever tillatt dreiemomentverifisering

Søknadsscenarier og retningslinjer for valg

   1. Prioriterte applikasjonsscenarier for MXS-serien

     --  Posisjonering og overføring med ultrahøy presisjon: Ideell for presis lineær overføring og justering av elektroniske komponenter, terminaler, optiske linser og miniatyrmoduler med strenge ±0,01 mm posisjoneringskrav.

     -- Plassbegrenset kompakt utstyr: Ultratynn integrert struktur reduserer utstyrshøyden med 30 % sammenlignet med vanlige skyvebord, perfekt tilpasset miniatyriserte og svært kompakte automatiserte stasjoner.

     -- Arbeidsforhold med høy stivhet og anti-defleksjon: Tverrrulleføringsdesign gir utmerket dreiemomentmotstand og eksentrisk lasttoleranse, egnet for robot Z-aksedrift og høypresisjonsmontasjestasjoner med komplekse kraftforhold.

     -- Høyfrekvent kortslags syklisk operasjon: Stabil for langvarig høyfrekvent drift innen 10~50 mm kort slaglengde, opprettholder konsistent presisjon uten forskyvninger eller jitter.

     -- Strukturell forenkling og kostnadsreduksjon: Integrert sylinder- og styrestruktur erstatter fullstendig tradisjonell delt "sylinder + ekstern guide"-kombinasjon, og forenkler mekanisk design og reduserer monterings- og vedlikeholdskostnadene.

Nøkkelpunkter for profesjonelt utvalg

     -- Valg av borestørrelse: Tilpass borestørrelse i henhold til arbeidsstykkevekt og installasjonsmodus. Kontroller horisontal last innenfor 50 % av nominell verdi og vertikal last innenfor 25 % av nominell verdi for å sikre stabil drift.

     -- Slagvalg: Reserver 5~10 mm slagmargin under modellvalg. Velg AS/AT/A slagjustering (0~5 mm finjustering) hvis presis slagtrimming er nødvendig.

     -- Monteringsretning Matching: Bunnmontering for horisontal materialhåndtering; sidemontering for sideveis fast installasjon; aksial montering for Z-aksestabling og flerlagsmontering.

     -- Optimalisering av bufferkonfigurasjon: Standard gummibuffer for konvensjonell drift. Utstyr med hydraulisk buffer når driftshastigheten overstiger 300 mm/s eller lastvekten overstiger 5 kg for å redusere terminalstøt og vibrasjoner.

     -- Oppsett for posisjonsdeteksjon: Kompatibel med M9B/M9N magnetiske brytere. Innebygde riller på to sider støtter installasjon av 2 brytere for å realisere nøyaktig signaldeteksjon på stedet for både forlengelses- og tilbaketrekningsslag.

Sammendrag av én setning

     SOLH MXS-serien tosylindret pneumatisk skyvebord tar i bruk førsteklasses kryssrulleføring og integrert alt-i-ett-struktur, med doblet skyvekraft, ±0,01 mm ultrahøy presisjon, overlegen stivhet og anti-avbøyningskapasitet, og fungerer som den avanserte, presisjons lineære drivløsningen for halvledermontering og høyfrekvent posisjonsautomatisering.
