Luftsylinder

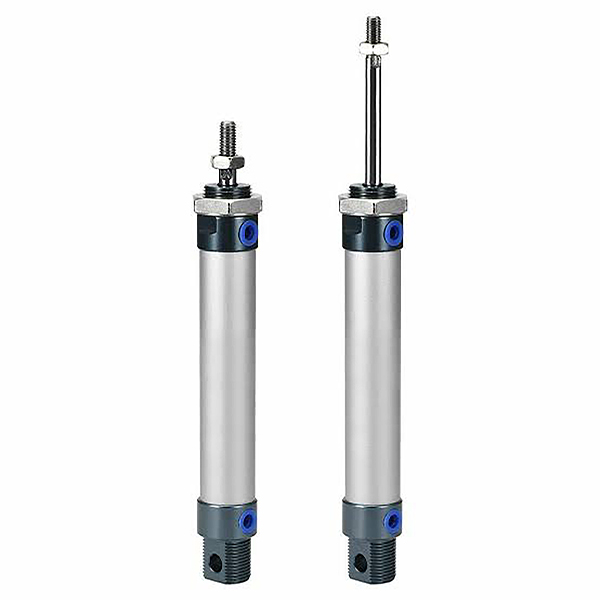

SOLH MAL lettvekts mini pneumatiske sylindre i aluminiumslegering er ultraøkonomiske kompakte aktuatorer designet for lette automatiserte applikasjoner. Konstruert med hard-anodisert aluminiumshylse og endestykker sammen med anti-rust stempelstang i rustfritt stål, er denne modellen 15 % lettere og rundt 10 mm kortere i total lengde sammenlignet med konvensjonelle MA-serie sylindre, samtidig som den reduserer anskaffelseskostnadene betydelig. Den har utmerket dimensjonsutskiftbarhet med MA- og CM2-sylindere for enkel utskifting og lavkostutstyr ettermontering. Ved å ta i bruk to-endes gjengelåseenhet sikrer stabil strukturell ytelse under kontinuerlig drift; den strømlinjeformede runde kroppen tillater enkel demontering, inspeksjon og vedlikehold. En full portefølje av varianter dekker standard dobbeltvirkende, enkeltvirkende fjærende tilbakestillingstyper, synkrone dobbeltstavsenheter og slagjusterbare MALJ-versjoner for å møte ulike krav til lineær bevegelse av lett belastning. Standard gummistøtfangere absorberer milde støt og støy, med valgfrie justerbare luftputer tilgjengelig for hyppig sykling i høy hastighet. Komposittforsegling med lav friksjon med innebygde oljelagringsspor støtter oljefri vedlikeholdsfri drift med en levetid på 5 millioner sykluser. En valgfri innebygd magnetisk ring fungerer sømløst med SMC M9B og Airtac CS1-G magnetiske sensorer for å oppnå sanntids tilbakemelding av stempelposisjon og PLS automatisk koblingskontroll. Støttet av stabil masseproduksjon og rask ordreoppfyllelse, er disse budsjettvennlige sylindrene mye brukt i elektronikkmontering, pakkemaskineri og lett industriell automatisering under tørre og støvfattige arbeidsmiljøer.

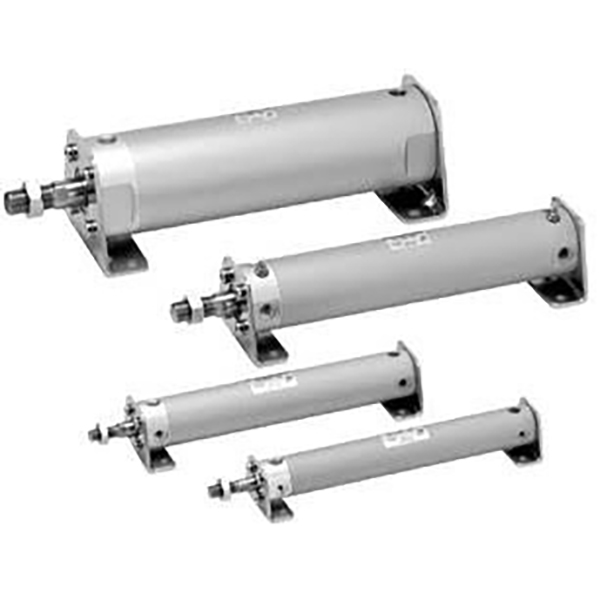

SOLH CG1/CDG1 lettvekts rund pneumatisk sylinder i aluminium dekker borestørrelser φ20~100 mm og fungerer som en direkte dimensjonserstatning for SMC CA1-serien. Konstruert med ekstrudert aluminiumshylse og endestykker og hardforkrommet stempelstang, er den 30 % lettere enn konvensjonelle standard sylindre med utmerket varmeavledning. Gjengelåst endestykkestruktur forenkler enkel demontering og vedlikehold. Fireveis luftporter arrangert med 90° intervaller gir svært fleksibel røroppsett. Rike varianter inkluderer CDG1B standard dobbeltvirkende type, CG1S/CG1T enkeltvirkende fjærretur/forlengelse, CG1W ​​dobbeltstang synkron sylinder og CG1K sekskantet ikke-roterende stangsylinder. CDG1-modeller er utstyrt med innebygd magnetisk ring som er kompatibel med M9B/A93 magnetiske brytere for posisjonstilbakemelding. Standard gummipute er utstyrt; suffiks En luftpute er valgfri for å redusere støtstøy under høyhastighetsdrift. Lavfriksjons sammensatt tetning gir lavt starttrykk, støtter oljefri drift med levetid over 8 millioner sykluser. Flere monteringsstiler er tilgjengelige: basistype, fotfeste, flens-, gaffel- og tappfeste. Perfekt for høyfrekvente frem- og tilbakegående applikasjoner med lang slag, lett og middels last på transportbånd, pakkemaskiner og elektronisk automasjonsutstyr. Det bør reserveres en sikkerhetsmargin på minimum 50 % under valg.

SOLH C85/CD85 minisylinder i rustfritt stål samsvarer med ISO 6432 internasjonal standard og kan byttes direkte med tilsvarende SMC-modeller. Borestørrelser: φ8/10/12/16/20/25 mm. Tønne og stempelstang er laget av 304 rustfritt stål med utmerket rust- og korrosjonsbestandighet, egnet for fuktige, milde syre- og alkalimiljøer, samt rene produksjonslinjer for mat-, farmasøytisk og elektronikkindustri. Sylinderen har en slank og lett design ved å ta i bruk strekkstangfri, krympet endehettestruktur. Komplette varianter inkluderer standard dobbeltvirkende, enkeltvirkende fjærretur/forlengelse, dobbeltstang synkron type og C85K kvadratisk ikke-roterende stangsylinder. CD85-versjoner er utstyrt med innebygd magnetring for posisjonsdeteksjon via magnetiske brytere. Standard gummipute leveres; suffikset C luftpute er valgfritt for φ10~25-modeller for å absorbere støt under høyhastighetsdrift. Minimum starttrykk når 0,05 MPa, og støtter langsiktig oljefri drift med stempelhastighet fra 50 til 1500 mm/s, perfekt for høyfrekvent kort-takt frem- og tilbake. Full sett med ISO-standard monteringsalternativer er tilgjengelig: integrert gaffel, flens, fotfeste, tappfeste og mer. Sammenlignet med MI- og MA-sylindere, eier C85 globalt anerkjente ISO-dimensjoner, noe som gir enestående bekvemmelighet for utskifting av utstyr i oversjøiske markeder. Minst 50 % skyvesikkerhetsmargin anbefales ved valg.

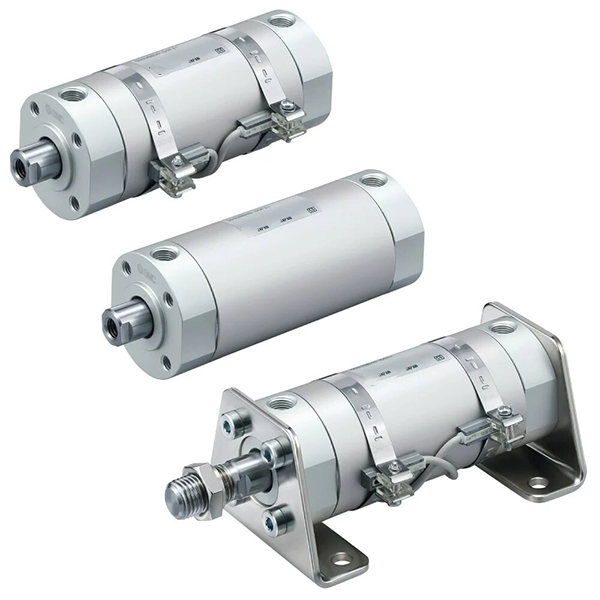

SOLH CG3 ultrakorte lette pneumatiske sylindre fungerer som en oppgradert erstatning for tradisjonelle runde aktuatorer i CG1-serien. Konstruert med høyfast aluminiumslegering og endestykker sammen med harde forkrommede stempelstenger, kutter denne serien totalvekten med 24 % og forkorter den totale lengden opp til 51 mm for bemerkelsesverdig plassoptimalisering. Tilgjengelig i borestørrelser fra φ20 mm til φ100 mm, støtter den fireveis luftportarrangement for å muliggjøre fleksibel røroppsett inne i kompakt maskineri. Flere strukturelle varianter dekker dobbeltvirkende, enkeltvirkende fjær, dobbeltstang og sekskantede antirotasjonsstempelstangversjoner for å tilfredsstille varierte krav til lineær drift. Standard gummipute demper mild endepåvirkning, mens valgfri luftbuffer passer til høyhastighetsdrift opp til 1000 mm/s. Komposittforsegling med lav friksjon realiserer oljefri drift med en levetid på over 8 millioner arbeidssykluser; CDG3 magnetiske integrerte modeller støtter magnetisk bryterinstallasjon for PLS-posisjonstilbakemelding og automatisk koblingskontroll. Vi opprettholder stabil masseproduksjon og tilstrekkelig punktlager, mye brukt i emballasjeutstyr, elektroniske samlebånd og generell lett industriell høyfrekvent automatisering med enestående kostnadseffektivitet.

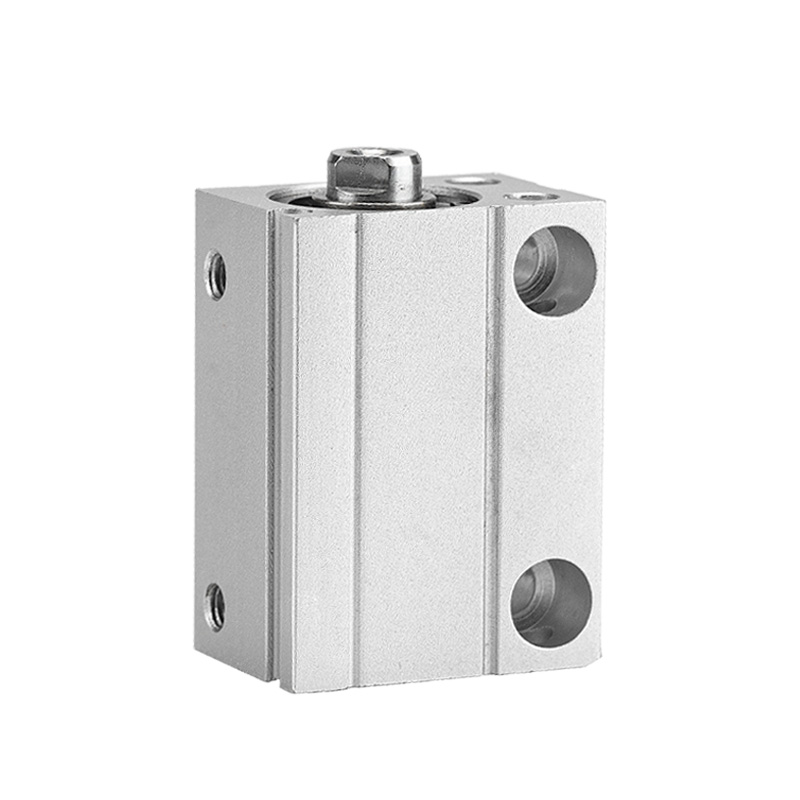

SOLH CDUJB ultrakompakt frimontert sylinder er utviklet for utstyr med begrenset installasjonsplass. Sammenlignet med konvensjonelle CU-serier er lengden redusert med 64 % og volumkuttet med 70 %. Den firkantede kompakte kroppen støtter multi-surface direkte montering uten ekstra braketter. Produktutvalget inkluderer ikke-magnetiske CUJB, magnetutstyrte CDUJB og kobberfrie renroms CDUJS. Borestørrelser varierer φ4~20 mm, tilgjengelig i dobbeltvirkende og enkeltvirkende fjærreturtyper med valgfri gummipute. Magnetiserte modeller matcher magnetiske miniatyrbrytere for kortslags presis bevegelse og støtter oljefri drift. Mye brukt i 3C elektronikk, posisjonering av halvlederskiver og medisinsk ren automatisering. Magnetiske skjermplater er valgfrie for tett anordnede sylindre.

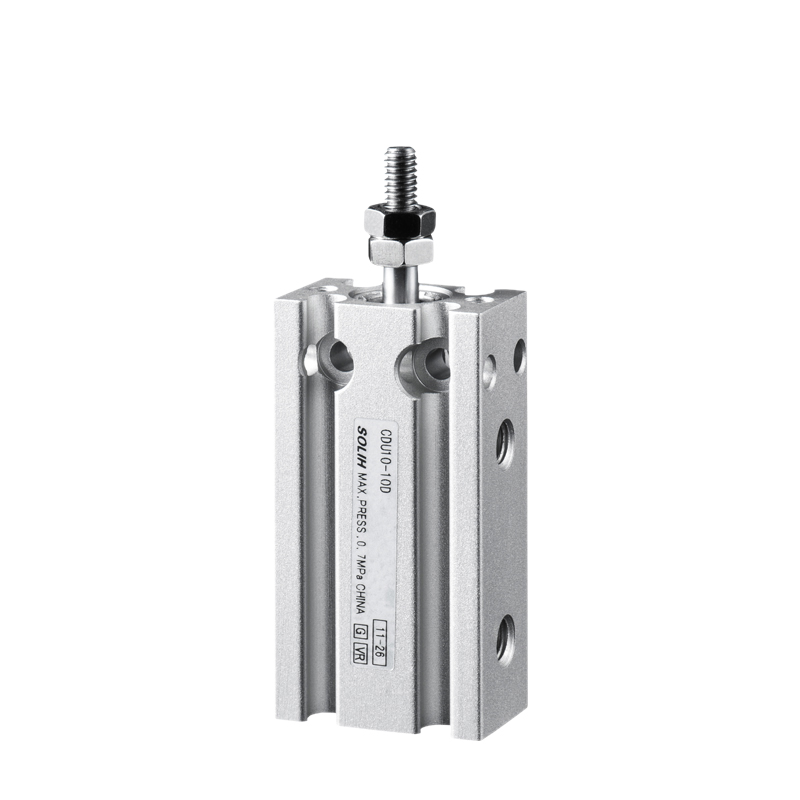

SOLH CU/CDU rektangulær frimonteringssylinder har ultratynn blokkstruktur med monteringshull på flere overflater, noe som muliggjør direkte installasjon i flere vinkler uten braketter for å spare utstyrsplass. Komplette varianter inkluderer ikke-magnetisk CU, magnetutstyrt CDU, CDUK ikke-roterende stang og CDUW dobbeltstyrte stangmodeller. Borestørrelser φ6~32mm, tilgjengelig i enkelt-/dobbeltvirkende typer med faste gummibuffere i begge ender for kontinuerlig oljefri drift. CDU-serien er kompatibel med CMSH og DMSH magnetiske brytere for posisjonsdeteksjon og tolererer delvis sidebelastning. Mye brukt i 3C og halvlederjigger, automasjonsstoppere, lett klemmeposisjonering og små presspasningsmekanismer for kompakt automatisert utstyr.

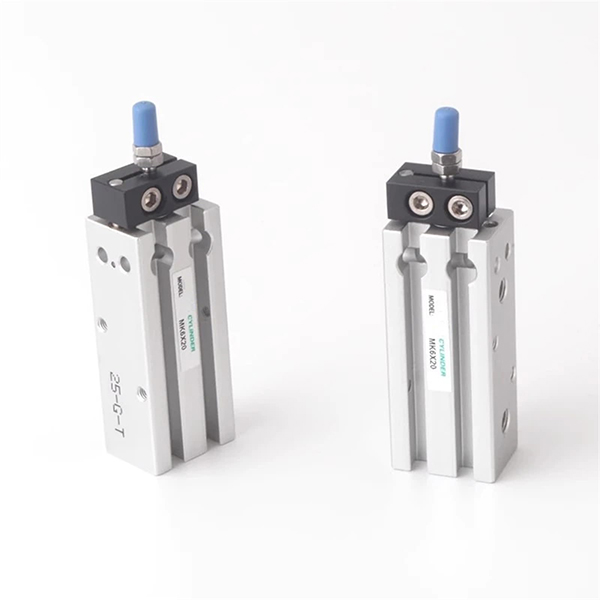

SOLH MK seks-overflatemontert kompakt sylinder er oppgradert fra MD sylinder med innebygd antirotasjonsmekanisme. Stempelstangens antivri-nøyaktighet når ≤±0,5°, direkte utskiftbar med Airtac MD og SMC CQS-serien. Firkantet tynn kropp gir brakettfri installasjon på seks sider og muliggjør kompakt parallell oppsett av flere sylindre. Varianter inkluderer dobbeltvirkende MK, enkeltvirkende MSK/MTK, MKD dobbel stang og MKJ justerbare slagmodeller. Innebygd magnetisk ring valgfri med gummiendebuffere og oljefri evne. Borestørrelser φ6~32mm, mye brukt i 3C presisjonsverktøy og kort-slags klemmeposisjonering for automatisering som krever fast arbeidsstykkevinkel i trangt rom.

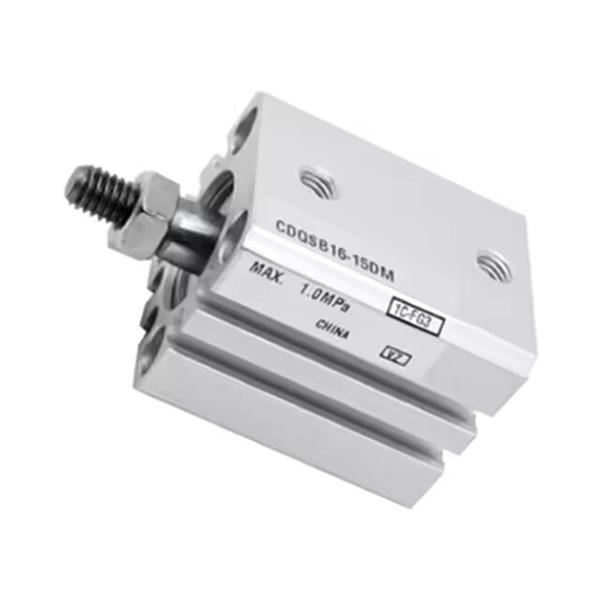

SOLH CQS kompakt tynn sylinder er dimensjonalt utskiftbar med SMC CQS-serien og oppgradert fra CQ2-serien. Den firkantede, ultraslanke kroppen har kortere totallengde for høypresisjonsoppgaver med korte slag på trange steder. Varianter inkluderer standard enkeltstang, CQSW tvillingstang, CQSK ikke-roterende stang og XB24-modell med lang levetid. CDQS med innebygd magnet støtter flersidig montering av magnetiske brytere. Utstyrt med oljelagringstetning med lav friksjon for oljefri drift og levetid på opptil 5 millioner sykluser, parret med faste gummibuffere i begge ender. Borestørrelser φ12~25mm, mye brukt for å skyve, klemme og posisjonere på presisjonsfester av halvleder- og 3C-elektronikkutstyr for ettermontering og utskifting.

SOLH CQ2 firkantet kompakt tynn sylinder er fullt utskiftbar med SMC CQ2-serien. Dens ultrakorte firkantede kropp reduserer lengden med 50 % sammenlignet med konvensjonelle strekkstagsylindre for å spare installasjonsplass. Den dekker et komplett boreområde φ4~200 mm med mange varianter: enkeltstang, CQ2W tvillingstang, CQ2K ikke-roterende stempelstang, valgfri luftpute og versjon med ultrakort slag. CDQ2-modeller med innebygd magnet støtter montering av magnetisk bryter på flere sider uten utstående sensorer. Standard gummistøtfangere er utstyrt, og luftpute er valgfritt for høyhastighetsdrift. Ved å ta i bruk oljereserverte lavfriksjonstetning for oljefri drift med levetid på opptil 5 millioner sykluser, mye brukt til klemme, skyve og posisjonere innen elektronikk, bil- og emballasjeautomatisering.
