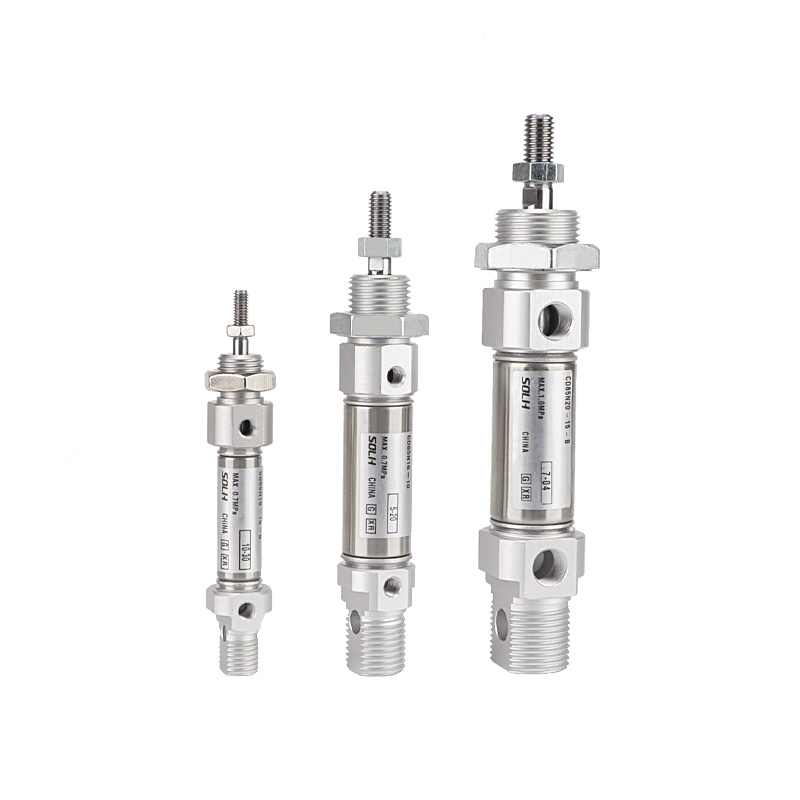

C85-serien minisylinder i rustfritt stål
  • C85-serien minisylinder i rustfritt stålC85-serien minisylinder i rustfritt stål

C85-serien minisylinder i rustfritt stål

SOLH C85/CD85 minisylinder i rustfritt stål samsvarer med ISO 6432 internasjonal standard og kan byttes direkte med tilsvarende SMC-modeller. Borestørrelser: φ8/10/12/16/20/25 mm. Tønne og stempelstang er laget av 304 rustfritt stål med utmerket rust- og korrosjonsbestandighet, egnet for fuktige, milde syre- og alkalimiljøer, samt rene produksjonslinjer for mat-, farmasøytisk og elektronikkindustri. Sylinderen har en slank og lett design ved å ta i bruk strekkstangfri, krympet endehettestruktur. Komplette varianter inkluderer standard dobbeltvirkende, enkeltvirkende fjærretur/forlengelse, dobbeltstang synkron type og C85K kvadratisk ikke-roterende stangsylinder. CD85-versjoner er utstyrt med innebygd magnetring for posisjonsdeteksjon via magnetiske brytere. Standard gummipute leveres; suffikset C luftpute er valgfritt for φ10~25-modeller for å absorbere støt under høyhastighetsdrift. Minimum starttrykk når 0,05 MPa, og støtter langsiktig oljefri drift med stempelhastighet fra 50 til 1500 mm/s, perfekt for høyfrekvent kort-takt frem- og tilbake. Full sett med ISO-standard monteringsalternativer er tilgjengelig: integrert gaffel, flens, fotfeste, tappfeste og mer. Sammenlignet med MI- og MA-sylindere, eier C85 globalt anerkjente ISO-dimensjoner, noe som gir enestående bekvemmelighet for utskifting av utstyr i oversjøiske markeder. Minst 50 % skyvesikkerhetsmargin anbefales ved valg.

C85-serien minisylinder i rustfritt stål (ISO 6432 standard, SMC-kompatibelt system)

Merke: SOLH by Richge Technology | Eksportorientert produktkatalog

Merke: SOLH by Richge Technology

Produktoversikt

     SOLH C85-serien minisylinder i rustfritt stål samsvarer med ISO 6432 internasjonal standard, boreområde φ8~25mm. Egenskaper: kompakt omriss, korrosjonsbestandighet, høyhastighets- og høyfrekvent ytelse, oljefri drift. Utbredt innen mat, farmasøytisk, elektronikk og generelt pneumatisk automasjonsutstyr.


Kjernestruktur og designfunksjoner

   1. Standard: ISO 6432 (φ8–φ25), universelle monteringsdimensjoner for det globale minisylindermarkedet.

   2. Materiale: 304 rustfritt stål fat, stempelstang og låsemutter; rustsikker, egnet for fuktige, svake syrer og svake alkaliske arbeidsforhold.

   3. Struktur: Rullkrympede endestykker, stagfri, rett sylindrisk form, liten størrelse og lett.

   4. Driftsvarianter

     -- Enkeltstang dobbeltvirkende (Standard)

     -- Enkeltvirkende (fjærretur / fjærforlengelse)

     -- Dobbel stang synkron sylinder

     -- C85K Ikke-roterende stangtype

   5. Pute: Standard gummipute; luftpute (suffiks C) valgfritt for φ10–25 for å redusere støt under høyhastighetsbevegelser.

   6. Forsegling: Spesiell toveis tetning med oljereservoarspor, lavt oppstartstrykk, lang levetid under oljefri arbeidsforhold.

   7. Posisjonsdeteksjon: Innebygd magnetisk ring (kode D) valgfritt; magnetisk bryter installasjonsmodi: A=sporspor, B=stålbåndspor.

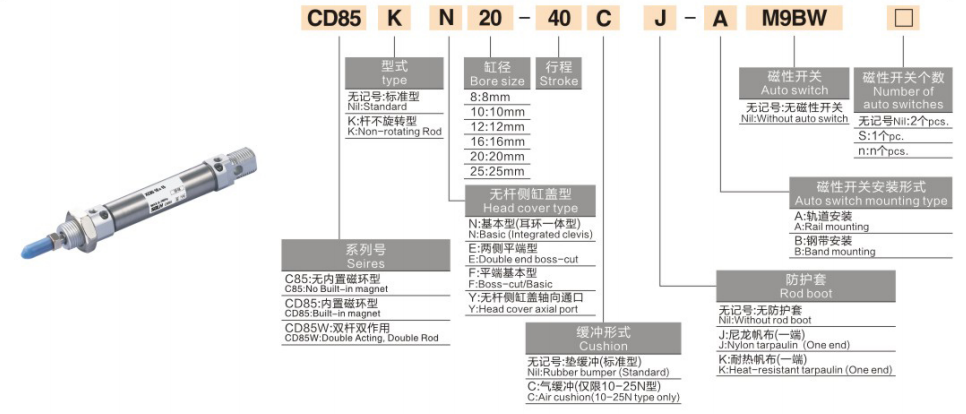

Komplett modellkodingsregel

   1. Modelleksempel: CD85N25-100C-B

Segment
Kode
Definisjon
C85
Base-serien
ISO6432 minisylinder i rustfritt stål
D
Magnet alternativ
D=Innebygd magnetring; Blank=Ingen magnet
N/F/E/K
Variantkode

N=Basic type integrert gaffel

F=Flat endetype

E=Enkeltskuespill

K=Ikke-roterende stang

25
Borestørrelse (mm)
8,10,12,16,20,25
100
Slaglengde
Maks. 400mm for dobbeltvirkende
C
Pute
Blank=Gummipute; C=Luftpute (φ10~25 tilgjengelig)
B
Bryterfeste
A = Sporspor; B=Stålbåndspor

  2. Bestillingsreferanseeksempel: CD85N16-50

     -- Grunntype, boring 16, slag 50, innebygd magnet, gummipute.


Standard tekniske spesifikasjoner (dobbeltvirkende)

Parameterelement
Spesifikasjon
Borestørrelser
φ8,10,12,16,20,25 mm
Driftstrykk
0,1–1,0 MPa; Minimum oppstartstrykk: 0,05 MPa
Bevistrykk
1,5 MPa
Omgivelsestemperatur
-10~+70℃;-10~+60℃ for magnetutstyrt modell
Stempelhastighet
50–1500 mm/s, egnet for høyfrekvent frem- og tilbakegående bevegelse
Pute
Standard gummipute; luftpute valgfritt (φ10–25)
Luftport tråd
M5×0,8 (φ8–16); G1/8 (φ20–25)
Smøring
Forhåndssmurt, oljefri drift støttet
Slagtoleranse
±1,0 mm


Teoretisk skyvekraft og trekkkraft @0,6MPa (enkeltstang, enhet:N)

Boring (mm)
Skyvekraft (N)
Trekkkraft (N)
Referanse horisontal belastning (kg)
8
30
27
 1.5
10 47
43
2.3
12 68
62
3.4
16 121
 110
6.0
20 188
172
9.4
25 294
270
14.7


Monteringsskjemaer og avledede modeller

  1. ISO6432 monteringsalternativer

     -- N: Grunnleggende type med integrert gaffel (mest populær)

     -- F: Flat ende aksial montering

     -- L: Enkelt fotfeste / M: Dobbelt fotfeste

     -- G: Flensfeste

     -- NU: Trunnion clevis montering

   2. Hovedderiverte versjoner

     -- CD85: Med innebygd magnetisk ring, kompatibel med magnetiske sensorer

     -- C85K: Ikke-roterende firkantet stempelstang, anti-vri posisjonering

     -- C85E: Enkeltvirkende (fjærretur/fjærforlengelse)

     -- CWCD85E: Dobbelt stang dobbeltvirkende sylinder, synkron bevegelse


Sammenligning av utvalg: C85 VS MI VS MA

   1. ✅ Foretrukne anledninger for C85

     -- Næringsmiddel-, farmasøytisk og elektronikkindustri: Rustfritt stål, ren kvalitet, anti-korrosjon

     -- Høyhastighets- og høyfrekvente sykluser: 50–1500 mm/s kort-takt frem- og tilbakegående

     -- Kompakt utstyrslayout: φ8–25 slank sylindrisk kropp

     -- Fuktig og lett etsende verkstedmiljø

     -- Global utvekslingsbehov: ISO6432 universell dimensjon for direkte erstatning


 3-trinns hurtigvalgsveiledning

   1. Borevalg: Beregn skyvekraft og horisontal last, reserve ≥50 % sikkerhetsmargin; velg mindre boring for høyere frekvensdrift.

   2. Slagbekreftelse: Legg til ekstra 10–20 mm margin; maksimal slaglengde 400mm.

   3. Konfigurasjonsvalg

     -- Innebygd magnet: legg til kode D

     -- Høyhastighets slagreduksjon: velg suffikset C luftpute

     -- Antivridningskrav: velg K ikke-roterende versjon

     -- Match monteringsform: N/F/L/M/G i henhold til utstyrets struktur


Sammendrag av én setning

     SOLH C85/CD85 ISO6432 minisylinder i rustfritt stål er fullt utskiftbar med importert SMC-serie, støtter høyhastighets oljefri drift, flere monteringsmetoder og valgfri antiroterende stang, ideell lineær aktuator for mat, medisinske og elektroniske automatiserte produksjonslinjer.
