MAL-serien minisylinder i aluminiumslegering | Lett økonomisk pneumatisk sylinder

Merke: SOLH by Richge Technology

1. Produktoversikt og strukturelle kjernefunksjoner

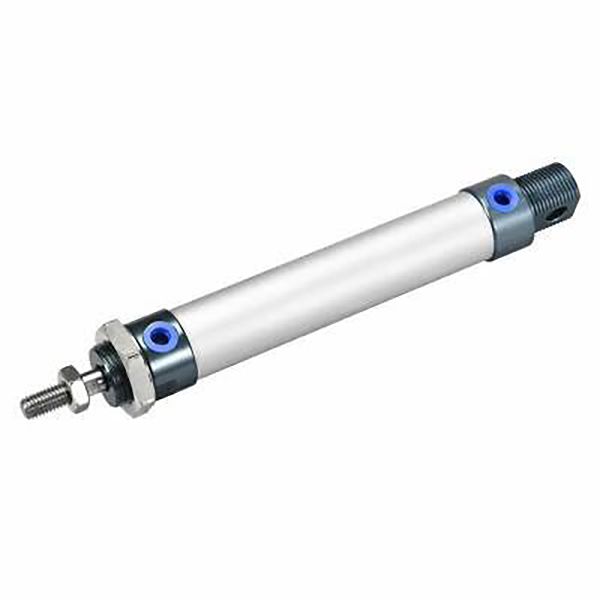

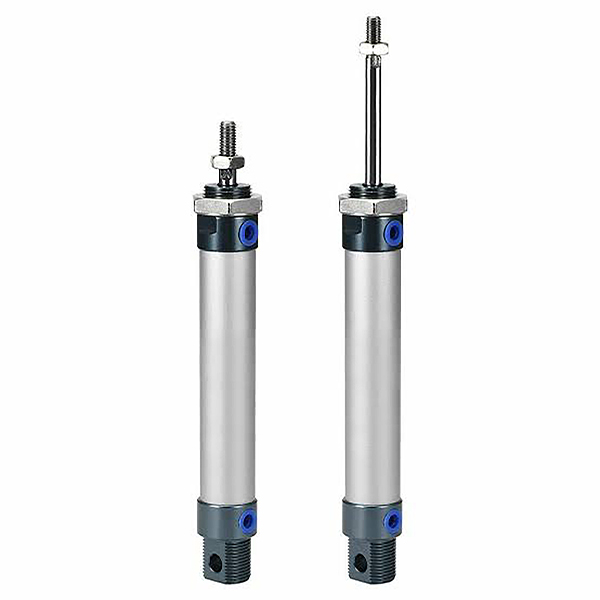

     SOLH MAL-serien er en lett, økonomisk mini pneumatisk sylinder i aluminiumslegering, anerkjent i markedet som en kostnadseffektiv minisylinderløsning. Ved å ta i bruk anodisert sylinderrør av aluminiumslegering og stempelstang i rustfritt stål, har den ultralett vekt, kompakt struktur og lav pris. Med sterk kompatibilitet med MA- og CM2-seriene, er den ideell for lettlastet, budsjettsensitivt automatisert utstyr innen elektronikk, emballasje, lett industri og arbeidsscenarier med tørr og lite støv.

  1.1 Universell standard og høy utskiftbarhet

     Produsert i henhold til innenlandske universelle industrielle standarder med enhetlige monteringsdimensjoner og grensesnittspesifikasjoner. Den oppnår utmerket strukturell og dimensjonell utskiftbarhet med ordinære MA- og CM2-sylindere, og støtter null-modifikasjonsutskifting, utstyrsrenovering og batch-standardisert montering.

  1.2 Lett materialstruktur

     Konstruert med førsteklasses anodisert aluminiumslegering sylinderrør og aluminiumslegering endedeksler, matchet med anti-rust rustfritt stål stempelstang. Sammenlignet med konvensjonelle sylindre i MA-serien er MAL-serien 15 % lettere i vekt og omtrent 10 mm kortere i total lengde. Den gir enestående portabilitet og kompakt installasjonsytelse samtidig som den kontrollerer kostnadene effektivt.

  1.3 Stabil gjengelåsestruktur

     Vedtar dual-ende deksel gjengelåseteknologi med tett og stabil monteringsstruktur. Det strømlinjeformede, runde rette utseendet sikrer enkel overordnet struktur og praktisk daglig demontering, vedlikehold og feilsøking, noe som reduserer senere drifts- og vedlikeholdskostnader for lette automatiserte produksjonslinjer.

  1.4 Diversifiserte bevegelses- og funksjonelle derivater

     • MAL dobbeltvirkende: Dobbeltsidig luftinntak frem- og tilbakegående bevegelse, den mest universelle standardtypen for konvensjonell lineær automatisering med lett belastning.

     • MSAL Single Acting (Push Out): Fjær push-out struktur, automatisk stangforlengelse etter strømbrudd for tilbakestilling av sikkerhetsmekanismer.

     • MTAL enkeltskuespill (trekk tilbake): Fjærreturstruktur, automatisk tilbaketrekking av stangen etter strømbrudd for beskyttende posisjoneringsscenarier.

     • MALD Dobbeltstang: Dual-end output stempelstang, realiserer synkron drift og doblet effektiv slag for presis synkron overføring.

     • MALJ Justerbar Slag: Dobbeltvirkende design med justerbart slag, støtter presis posisjonering og fleksibel slagkalibrering for variable arbeidskrav.

  1.5 Fleksibel buffer og slitesterkt forseglingssystem

     Standard utstyrt med høykvalitets gummibufferpute for grunnleggende støyreduksjon og støtdemping; valgfri oppgradert luftbuffer (C-kode) reduserer effektivt vibrasjoner og støy under høyhastighets syklisk drift. Sylinderen har lavfriksjons toveis komposittforsegling med innebygd oljelagringsspor, og har ultralavt starttrykk og stabil oljefri drift, med en levetid på opptil 5 millioner sykluser.

  1.6 Valgfri magnetisk induksjonskonfigurasjon

     MAL-serien støtter valgfri innebygd magnetisk ring (S-kode), perfekt kompatibel med CS1-G og SMC M9B serie magnetiske brytere. Den realiserer sanntids nøyaktig stempelposisjonsdeteksjon og elektrisk signalkobling, og møter automatisert syklusposisjonering og intelligente overvåkingskrav for lett automatisert utstyr.

2. Fullfør modellnavneregler og ordreeksempler

  1. Typisk modellstruktur: MAL25-100S-CM-FA

 2. Eksempler på standardbestilling

     • Standard dobbeltvirkende magnetisk modell: MAL32-75S-CM (32 mm boring, 75 mm slag, rund hale, med magnetisk ring)

     • Enkeltvirkende vårreturmodell: MTAL20-50S-U (20 mm boring, 50 mm slag, flat hale, enkeltvirkende tilbakestilling)

     • Dobbelt stang Dobbeltvirkende modell: MALD25-100S-CA (25 mm boring, 100 mm slag, svingende hale, dobbel stang synkron drift)

3. Kjerne tekniske parametere (standardtype)

4. 0,5 MPa teoretisk referansediagram for skyvekraft og spenning (enkeltstang)

 4.1 Dobbeltvirkende (MAL) ytelsesdata

  4.2 Enkeltvirkende (MTAL Spring Return) ytelsesdata

5. Monteringsskjemaer og avledede modeller

  5.1 Diversifiserte universelle monteringsmetoder

     • CM rund hale: Standard rett montering, den mest universelle typen for konvensjonell fast lineær lettbelastningsdrift

     • CA Swing Tail: Svingbar halestruktur, egnet for oscillerende, vippe- og koblingsmekaniske mekanismer

     • U flat hale: Ultrakompakt flat haledesign, perfekt for ultratynne og smale installasjonsrom

     • FA/FB Front/Bakflens: Flatflensfeste foran og bak, stabil vertikal installasjon for posisjoneringsutstyr for lett last

     • LB fotbrakett: Aksial fotfeste, praktisk sidemontering og fleksibelt utstyrsarrangement

     • SDB dobbel ørefeste: Dobbel hengselstruktur, tilpasset fleksibel sving og spesielle koblingsarbeidsforhold

  5.2 Kjernederivatserie

     • MAL Standard dobbeltvirkende: Universell lettvektsmodell med valgfri magnetisk ring for generell lettlastautomatisering

     • MSAL/MTAL Enkeltvirkende: Fjær push-out / fjærretur typer for sikkerhetstilbakestilling og beskyttende posisjoneringsscenarier

     • MALD Dobbeltstang: Dual-end synkron utgangsstruktur, dobler effektivt slag og forbedrer driftsstabiliteten

     • MALJ Justerbar Slag: Tilpassbar slagdesign for presis posisjonering og prosesseringskrav med variabel slag

     • MALC justerbar pute: Oppgradert luftbufferstruktur, reduserer høyhastighetsstøt og støy for hyppig syklisk drift

6. Sammenligning av MAL vs MA utvalg

7. 3-trinns hurtigvalgveiledning

     1. Borevalg: Velg riktig borestørrelse basert på faktisk lastvekt, reserver mer enn 50 % sikkerhetsmargin. Prioriter MAL-serien for lettbelastning og budsjettsensitive automatiseringsprosjekter.

     2. Slagvalg: Faktisk arbeidsslag pluss 10~20 mm sikkerhetsmargin; følg standard slaggrenser: dobbeltvirkende ≤500 mm, enkeltvirkende ≤150 mm.

     3. Funksjonell konfigurasjon: Velg MAL for standard dobbeltvirkende, MTAL for enkeltvirkende fjærretur, MALD for dobbelt stang synkron drift. Velg MALC luftpute for høyhastighetsdrift (>500 mm/s). Utstyr S magnetisk ring + CS1-G/M9B brytere for automatisk posisjonsdeteksjon.

Sammendrag av én setning

     SOLH MAL-seriens lettvekts minisylinder i aluminiumslegering har ultralett kompakt struktur, ultra-lave kostnader og varierte funksjonelle alternativer, og fungerer som den mest kostnadseffektive pneumatiske løsningen for lett belastning, tørt miljø og budsjettbegrenset lite automatisert utstyr.
