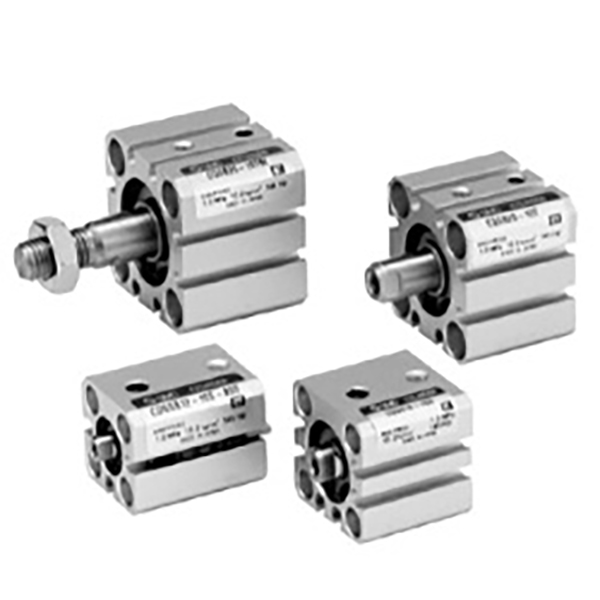

CQS-serien kompakt tynn sylinder

Merke: SOLH by Richge Technology

Produktoversikt

     SOLH CQS-serien tynn kompakt sylinder kan byttes ut med SMC CQS-serien. Designet for begrenset installasjonsplass og høypresisjonsapplikasjoner med kort slag. Firkantet ultratynn kropp, borestørrelse φ12~25mm, oppgradert høypresisjonsversjon basert på CQ2-serien. Mye brukt i halvleder-, 3C-elektronikk og presisjonsautomatiseringsarmaturer for fastspenning, skyving og posisjonering.

Struktur og hovedfunksjoner

     -- Firkantet ultratynn kropp, kortere totallengde enn CQ2-modellen;

     -- Hard anodisert aluminiumsløp, forkrommet stempelstang, høy stivhet;

     -- Komplette varianter: standard enkeltstang, tvillingstang, ikke-roterende stang, XB24-versjon med lang levetid;

     -- CDQS innebygd magnet for posisjonssensordeteksjon; flersidig sensorspor, sensor stikker ikke ut utenfor sylinderen;

     -- Fast gummipute i begge ender, ingen luftpute;

     -- Lavfriksjonstetning med oljereservoar, oljefri drift, levetid ≥5 millioner sykluser.

Modellkodingsregel

   1. Eksempel: CDQSB20-50D-M9BW

     -- C: Innebygd magnet (CDQS); no C = ikke-magnetisk CQS

     -- DQS: Serienavn

     -- B=enkeltstang; W=tvillingstang; K=ikke-roterende stang; KW=dobbel antirotasjonsstang

     -- 20: Borestørrelse 12/16/20/25 mm

     -- 50: Slaglengde 5~300mm

     -- D: Ny standardstruktur

     -- M9BW: Magnetisk bryteralternativ

Tekniske spesifikasjoner

Teoretisk skyvekraft og trekkkraft @0,5 MPa

Sammendrag av én setning

     SOLH CQS ultrakompakt tynn pneumatisk sylinder med flere strukturelle varianter, høy stivhet og kort kropp, ideell høypresisjon korttakts aktuator for begrenset plass 3C og halvlederautomatiseringsutstyr.
