MK Series Multi-Mount Sylinder

MK Series Multi-Mount Anti-Rotation Compact Sylinder

Merke: SOLH by Richge Technology

Produktoversikt

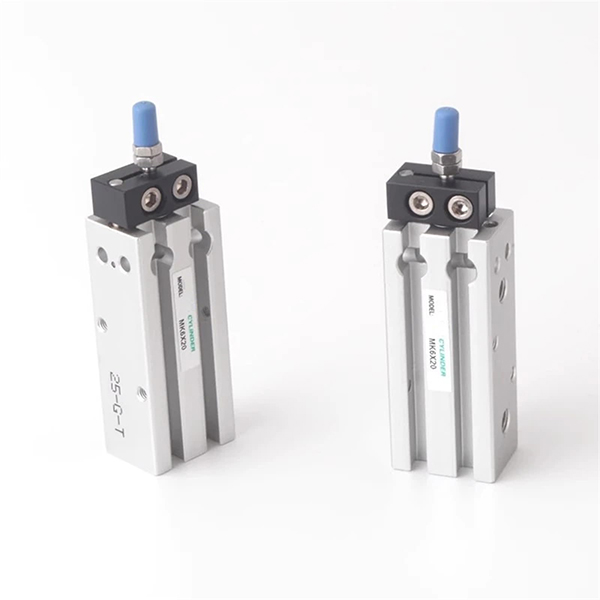

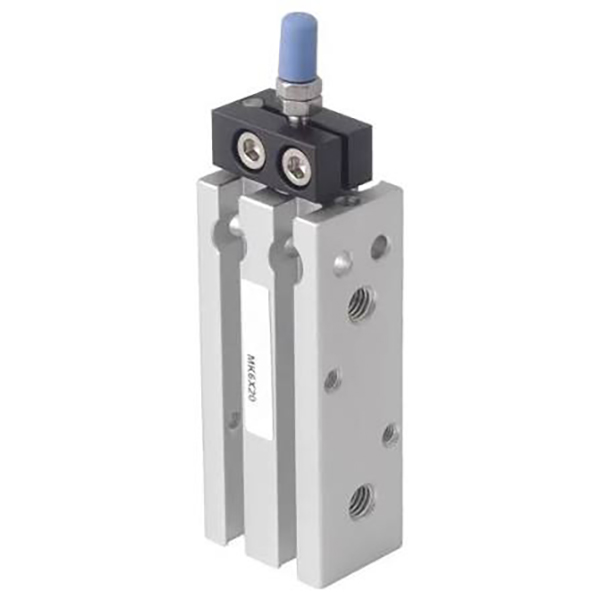

     SOLH MK-seriens tynne flermonterte sylinder er oppgradert versjon av MD-sylinder med innebygd anti-rotasjonsmekanisme. Firkantet kropp støtter seks-flater installasjon uten ekstra braketter. Antivristrukturen begrenser stempelstangrotasjonen, muliggjør flersylindret parallell installasjon, ideell for presisjonsautomatisering med begrenset plass med krav til vinkelposisjonering. Direkte utskiftbar med Airtac MD og SMC CQS-serien.

Struktur og funksjoner

     -- Firkantet tynn aluminiumskropp, integrert anti-rotasjonsføringsspor;

     -- Hard anodisert løp, forkrommet stempelstang, slitesterk og lett;

     -- Fulle varianter: MK(dobbeltvirkende), MSK(fjærforlengelse), MTK(fjærtrekk), MKD(dobbelstang), MKJ(dobbelstang justerbar slag); suffiks -S for innebygd magnet;

     -- Anti-rotasjonsnøyaktighet ≤±0,5°, unngå vinkelavvik i arbeidsstykket;

     - Kan monteres foran, bak, venstre, høyre, topp, bunn; støtte side-ved-side parallell montering;

     -- Periferiske sensorspor for fleksibel magnetisk bryterinstallasjon.

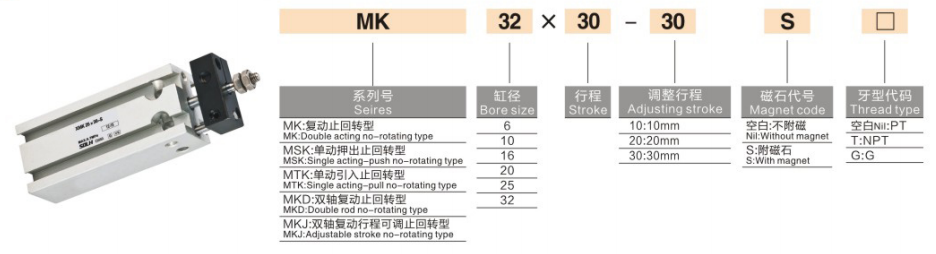

Modellkodingsregel

   1. Eksempel: MK20-50-S

     -- MK: Seriekode; K = anti-rotasjon; D = dobbel stang; J=justerbart slag

     -- 20: Borestørrelse:6/10/16/20/25/32 mm

     -- 50: Slaglengde 5~100mm

     -- -S: Innebygd magnetring

Tekniske spesifikasjoner

Teoretisk skyvekraft og trekk @0,5 MPa (enkeltstang, N)

Valgguide

     -- Velg boring med minimum 50 % sikkerhetsmargin for arbeidsbelastning;

     -- Legg til 5 ~ 10 mm godtgjørelse til praktisk reiseslag; maks standard slaglengde: 100 mm;

     -- Velg -S-modell hvis posisjonsdeteksjon er nødvendig; velg MKD dobbel stang for sidebelastningstilstand.

Sammendrag av én setning

     SOLH MK seks-overflatemontert kompakt sylinder utstyrt med innebygd antirotasjonsmekanisme, egnet for presisjonsposisjonering og kompakt flersylindret layout i automatiseringsutstyr med begrenset plass.
