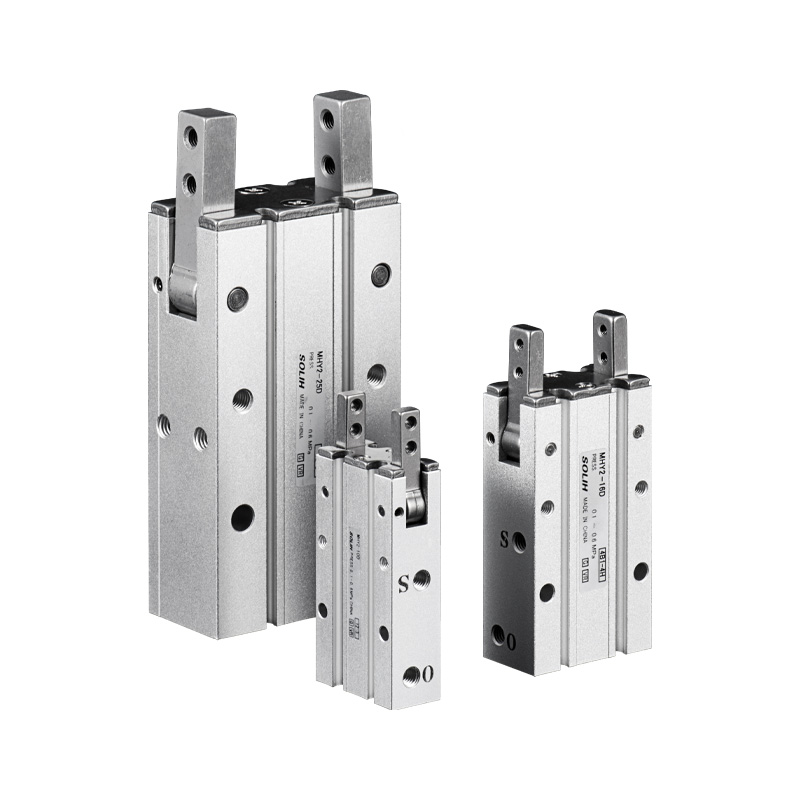

SOLH MHY2 kamdrevet 180° bred svingbar pneumatisk griper er fullt utskiftbar med tilsvarende SMC-modeller. Den tar i bruk kamtransmisjon i stedet for girmekanisme, og oppnår maksimal 180° åpningsvinkel med -3° overlukkende stilling for å forhindre at arbeidsstykket løsner. Borestørrelser dekker 10/16/20/25 mm, rent dobbeltvirkende uten enkeltvirkende NO/NC-varianter, og gjentatt posisjoneringsnøyaktighet når ±0,02 mm. Optimalisert konstruksjon med smal klaring forbedrer støvmotstanden. Følerspor på fire sider er tilgjengelig, og montering gjennom hull er valgfritt. Innebygde magnetiske ringer fungerer med reed-brytere i M9-serien for å sende åpne/lukkede tilbakemeldingssignaler til PLS. På grunn av spakoverføring avtar den effektive klemkraften kraftig med utvidet kjeveoverheng; momentverifisering er nødvendig under valg, og klemarmlengde anbefales innenfor 35 mm. Ideell for å plukke og vende rørformede og uregelmessige arbeidsstykker med stor diameter på miniatyrrobotendeeffektorer. MHW2 girsvingende griper anbefales hvis det er behov for avstenging eller større kraftig boring; MHZ2 parallellgriper foretrekkes for sentrert lineær fastspenning.

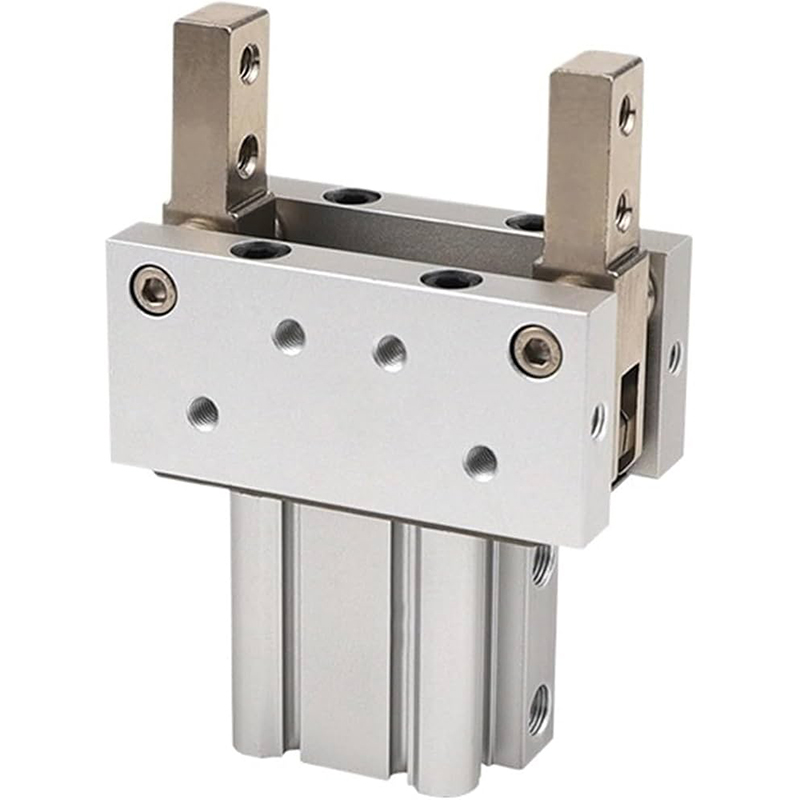

SOLH MHT2 kraftig selvlåsende pneumatisk griper er fullt utskiftbar med tilsvarende SMC-modeller. Dødpunktstrukturen for koblingskoblingen forsterker klemkraften med 3~5 ganger. Mekanisk selvlåsing kobles inn når den er helt lukket, og beholder over 80 % klemkraft etter lufttap for å forhindre at arbeidsstykket faller, ideelt for overliggende robothåndtering og høysikkerhetsstasjoner. Borestørrelser dekker 32/40/50/63 mm, tilbys i standard D-type og oppdatert lettvekts DZ-variant. Magnetiske brytere (M9BW) kan monteres på fire sider for fleksibel sensorarrangement. Utstyrt med kjever av legert stål med høy styrke og slitesterke koblinger, støtter den langsiktig oljefri kontinuerlig drift. Svingvinkelen er begrenset innenfor 23°~28°, så arbeidsstykkeklaring må verifiseres under valg. Mye brukt til bilkomponenter, støpte og smidde deler, kraftig lasting av maskinverktøy og sikkerhetsinventar for pressutstyr. I motsetning til vanlige parallelle gripere uten låsefunksjon, er MHT2 den foretrukne løsningen for tung last som krever anti-fall beskyttelse.

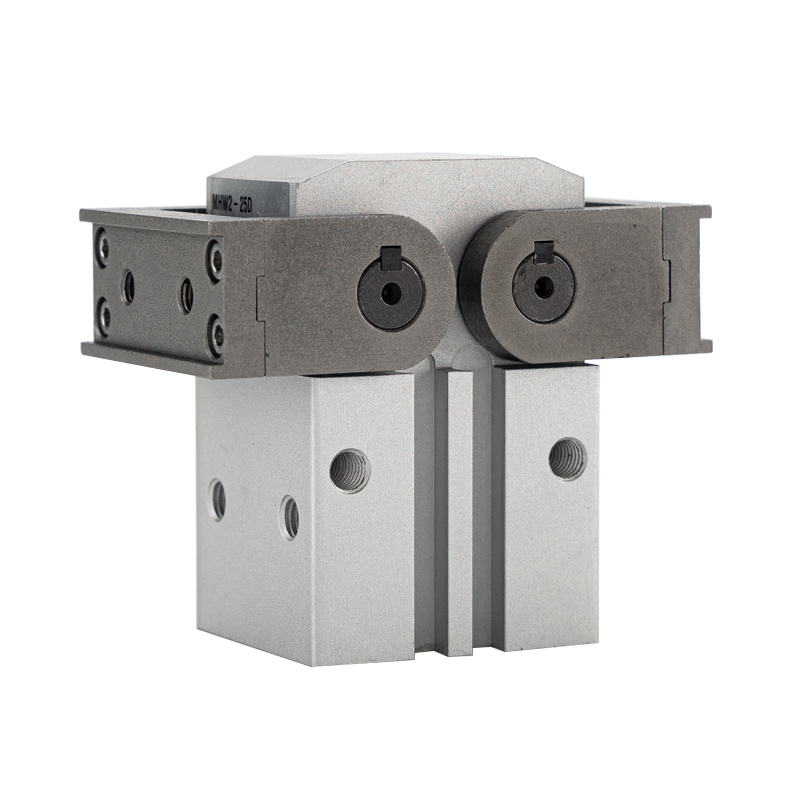

SOLH MHW2 tannstang med 180° svingbar pneumatisk griper er fullt utskiftbar med tilsvarende SMC-modeller. Tannstang gir mulighet for symmetrisk synkron kjevesving, hver kjeve roterer opp til 90° for total 180° åpning, med synkroniseringsfeil ≤0,1° for å garantere balansert fastspenning og forhindre at arbeidsstykket glir. Borestørrelser varierer fra 20 til 50 mm i rent dobbeltvirkende konfigurasjon. Kjevene står vinkelrett på kroppen ved full åpning, noe som minimerer okkupert plass og letter mekanisk unngåelse og vipping av arbeidsstykket. Hard-anodisert firkantet aluminiumskropp har fire-sides sensorspor for ubegrenset magnetisk bryterinstallasjon. Optimalisert støvtett forsegling støtter langsyklusdrift i støvete verksteder. Sammenlignet med kamdrevet MHY2, gir MHW2 høyere lastekapasitet og bedre synkronisering; i motsetning til toggle MHT2, har den ingen selvlåsende strøm av, men gir langt større svingvinkel. Mye brukt til å vende og håndtere middels belastede arbeidsstykker (1~20 kg), kartonger, store plastdeler og lasting/lossing i lukkede automasjonsstasjoner.

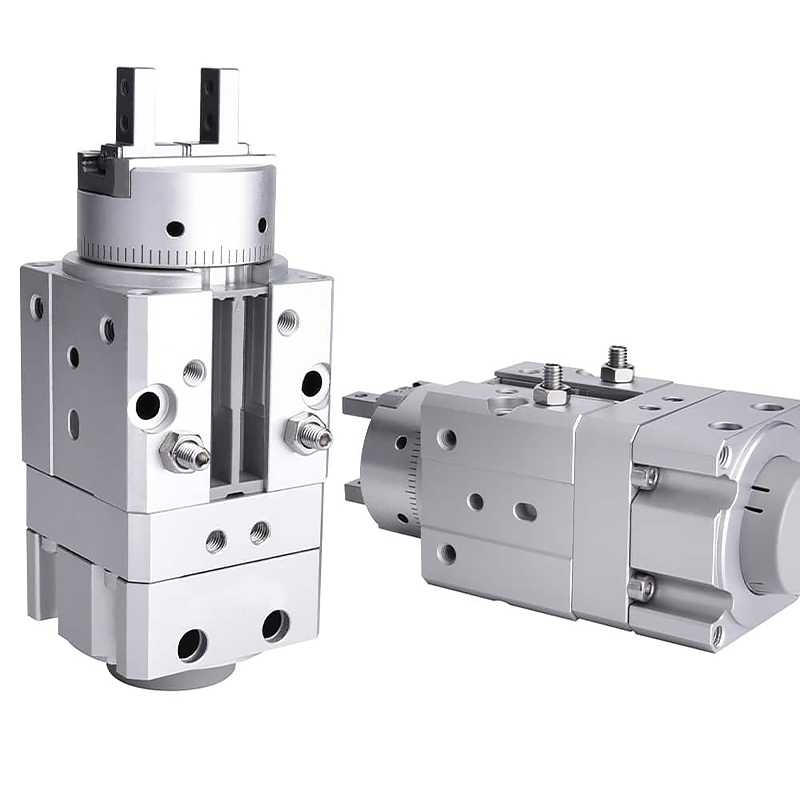

SOLH MRHQ integrert roterende griper av vingetype er fullt utskiftbar med tilsvarende SMC-modeller. Den integrerer en roterende vingemodul og en parallell luftgriper i en enkelt aktuator, og erstatter delt kombinasjon av roterende bord pluss separat fingersylinder. Den totale lengden er forkortet med omtrent 20 %, og rørmotstandsinterferens under rotasjon er eliminert. Borestørrelser dekker 10/16/20/25 mm med standard 90° og 180° rotasjonsversjoner. Endestoppskruer muliggjør ±10° total vinkelfinjustering. Den dobbeltvirkende parallelle kjeven oppnår gjentatt posisjoneringsnøyaktighet på ±0,01 mm. Fem monteringsflater sammen med lokaliseringsbosser og pinnehull muliggjør rask sentrering og montering i flere retninger. Innebygde magnetiske ringer støtter opptil fire M9-serien reed-brytere for å oppdage både rotasjonsgrenser og kjeve åpen/lukket status for full PLS-forriglingskontroll. Ved å ta i bruk oljefri selvsmørende struktur, er den mye brukt for griping av arbeidsstykker, vending og retningskonvertering i 3C elektronikk og emballasjeautomatiseringslinjer for lette og middels belastninger fra 0,1 til 5 kg. Det kreves minimum 30 % sikkerhetsmargin ved valg av last.

SOLH HFZ lineær guide parallell pneumatisk griper er direkte utskiftbar med SMC MHZ2-serien. Den tar i bruk synkron girkasse med to stempler og pinion integrert med lineær kuleføring for høy stivhet og utmerket motstand mot offsetbelastning. Tre aktiveringsvarianter er tilgjengelige: standard dobbeltvirkende HFZ; enkeltvirkende normalt lukket HFSZ (fjær holder arbeidsstykket når luften skjæres av); enkeltvirkende normalt åpen HFTZ (fjær frigjør arbeidsstykket ved lufttap). Borestørrelser varierer fra 6 til 40 mm med gjentatt posisjoneringsnøyaktighet ±0,01~±0,02 mm. Flere monteringsalternativer inkluderer bunnboring, sidemontering og N-type med gjennomgående hull. Sensorriller på to sider og innebygde magnetiske ringer støtter magnetiske brytere i M9-serien for åpen/lukket tilbakemelding. Egnet for utvendig klemme og innvendig ekspanderende grep. Valgfritt tilbehør inkluderer støvdeksler, høytemperaturforseglinger og NSF-H1 matvaregodkjent fett. Effektiv klemkraft reduseres med utvidet kjeveoverheng; en sikkerhetsfaktor ≥1,5 kreves ved lastberegning. Utbredt på robot-endeeffektorer, 3C-elektronikk, presisjonsmaskinvare, sprøytestøping og pakkingsautomatisering presisjonsgripestasjoner, spesielt for applikasjoner som krever avslått sikkerhetshold eller frigjøring og arbeidsforhold med sideforskyvde belastninger.

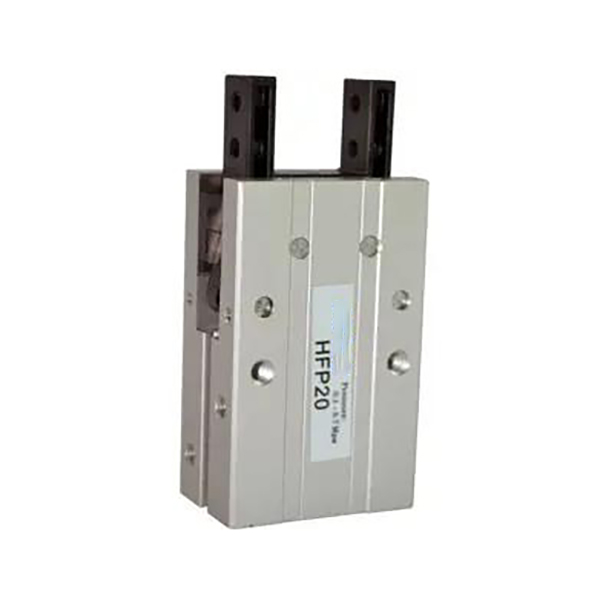

SOLH HFP økonomisk parallellpneumatisk griper av spaktype tar i bruk mekanisk koblingsoverføring som en kostnadseffektiv lettvekts gripeløsning. Borestørrelser dekker 10/16/20/25/32 mm. Kjevene lukkes når stempelet forlenges og åpnes ved tilbaketrekking; klemkraften er 20% ~ 30% høyere enn åpningskraften for pålitelig fastholdelse av arbeidsstykket. Monteringshull er tilgjengelig på tre sider: side, bunn og bak. Innebygde permanentmagneter fungerer med CS1-G magnetiske brytere for åpen/lukket statustilbakemelding. Metallfriksjonsisolasjonsplater reduserer slitasje for å tilpasse seg høysyklus kontinuerlig drift. Plassert som et økonomisk alternativ til lineærstyrede gripere som HFZ og MHZ2, passer den kostnadssensitive applikasjoner med lett og middels belastning. Periodisk fettvedlikehold på spakledd anbefales. Mye brukt for høyfrekvent håndtering av 3C-plastdeler, miniatyrstemplet maskinvare og små emballasjekomponenter. Anbefales ikke for forhold med vedvarende tunge offsetbelastninger eller monteringskrav med ultrahøy presisjon.

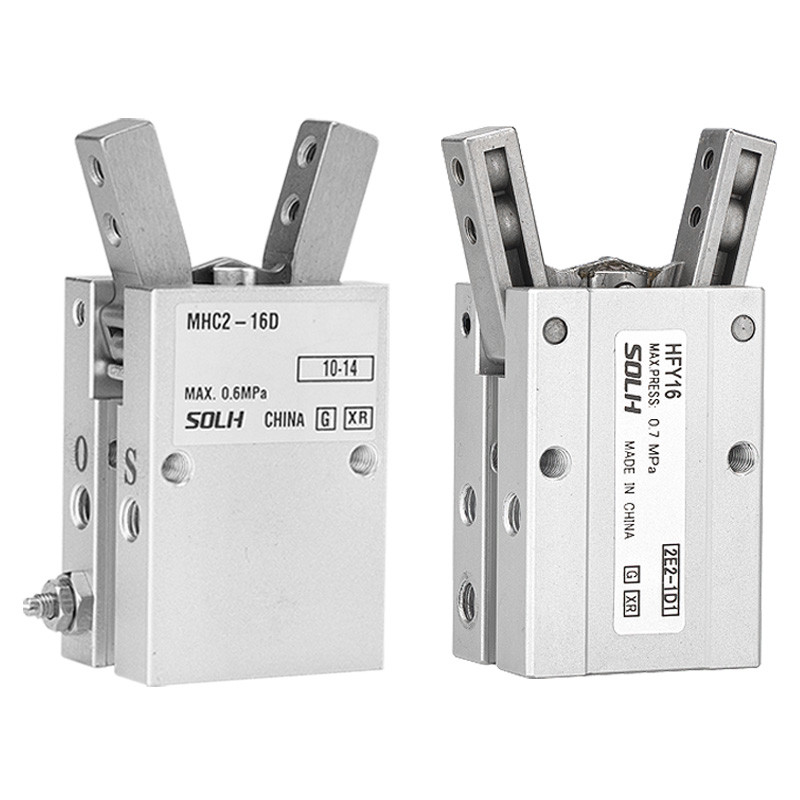

SOLH HFY Y-type pivotsving pneumatisk griper fungerer som et kostnadseffektivt utskiftbart alternativ til SMC MHC2. Drevet av dreieledd med ett stempel med dreiemomentforsterkning. To varianter tilbys: dobbeltvirkende HFY og enkeltvirkende normalt åpen HFTY. Svingområdet når +30°/-10° med total effektiv svingvinkel rundt 40°. Innebygde justerbare gassventiler muliggjør uavhengig hastighetsregulering for åpning og lukking, og gjentatt posisjoneringsnøyaktighet oppnår ±0,02 mm. Borestørrelser dekker 6/10/16/20/25/32 mm. Tre monteringsflater (bunn, side, bak) er tilgjengelig. Innebygde magnetiske ringer er kompatible med CMSH og DS1-G magnetiske brytere for tilbakemelding av grensesignaler. Den er ideell for ytre innpakningsgrep av runde, buede og uregelmessige miniatyrdeler under begrenset installasjonsplass og høyfrekvente forhold med lett last. Under valg, merk at klemmomentet reduseres med utvidet kjeveoverheng; en sikkerhetsfaktor ≥1,5 kreves for lastverifisering. Sammenlignet med original MHC2, har HFY litt smalere svingvinkel, men støtter tresidig montering med overlegen kostnadsytelse. Original MHC2 anbefales hvis det er behov for større svingområde eller avslag av normalt lukket holdefunksjon.

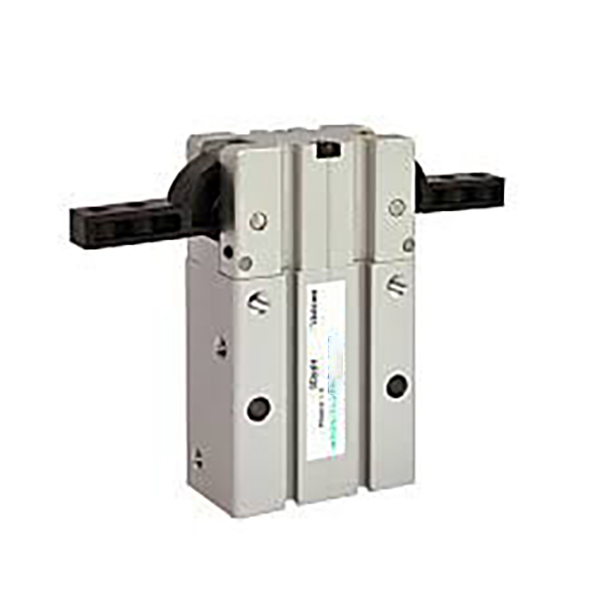

SOLH HFR pivot-kobling 180° vidåpning pneumatisk griper drives av stempelkobling for å rotere kjevene. Hver kjeve svinger opp til 90°, og danner en rett linje når den er helt åpen for å gi maksimal klaring og eliminere mekanisk interferens under plukking og plassering. Borestørrelser dekker 10/16/20/25/32 mm med rent dobbeltvirkende design. -2°~-5° overlukkingsvinkel sikrer stabil fastspenning. Tre monteringsflater (side, bunn, bak) er tilgjengelige; plassering av pinnehull på basen forbedrer monteringsnøyaktigheten, og suffiks-N gjennomhullsmontering er valgfritt. Alle modellene kommer med innebygde permanente magneter og sensorspor som er kompatible med CMSH magnetiske brytere. Optimalisert støvtett kjevestruktur og antifriksjonsmetallseparatorer gir levetid over 5 millioner sykluser for moderat støvete verkstedmiljøer. Mye brukt til å gripe og vende arbeidsstykker med dype hulrom, store plasthus og boksmaterialer. MHW2 girdrevet svinggriper kan vurderes for bruk med middels belastning hvis ekstrem unngåelsesklaring er unødvendig. Minst 30 % sikkerhetsmargin må reserveres under dreiemomentberegningen; utvidet kjeveoverheng reduserer effektivt klemmoment.

SOLH CJ1 ultra-miniatyr pneumatisk sylinder kan byttes ut med tilsvarende SMC-modeller, som tilbys i φ2,5 og φ4 borestørrelser. φ2.5 er kun enkeltvirkende fjærretur, mens φ4 støtter både enkeltvirkende og dobbeltvirkende versjoner. Slank og ultralett (2~3,5g), den har ingen innebygd pute for rask respons. Luftporten på stangen kan roteres ±90° for å lette utformingen av rørene. Utvendige gjenger i begge ender muliggjør direkte aksial fiksering uten ekstra braketter. Den leverer skyvekraft fra 0,64 til 6,3 N ved 0,5 MPa, egnet for mikrobelastninger under 100 g for å unngå støtskader på ømfintlige små arbeidsstykker. NBR-tetninger støtter oljefri drift for rent miljø. Mye brukt i høyfrekvente push-pull-oppgaver med kort slag, inkludert 3C-knapps holdbarhetstesting, chiputkasting, mikrokomponentposisjonering, finjustering av presisjonsinstrumenter og miniatyraktuatorer for medisinsk utstyr. En skyvesikkerhetsfaktor på minst 50 % anbefales ved valg.
