Luftsylinder

SOLH HLS / HLSL glidesylindere med to aksler tar i bruk linje-kontakt kryssrulleføringer, og gir mye høyere stivhet, gjentatt posisjoneringsnøyaktighet og eksentrisk belastningsmotstand enn HLQ kuleføringsmodeller. To varianter er tilgjengelige: standard HLS med sidemontert kompakt sylinder for middels små laster uten kraftig forskyvning; symmetrisk HLSL med sentrert sylinder og doble parallelle ruller for tung belastning, stort eksentrisk dreiemoment og krav til ultrapresisjon. Borestørrelser dekker 6–25 mm og slag 10–150 mm. Doble stempelstenger gir kraftig skyvekraft og anti-torsjonsytelse, mens innebygde flytende ledd eliminerer sideveis avbøyningsbelastning. Basen støtter 3-veis monteringshull, glidevognen reserverer gjenger og posisjoneringsstifter med flere overflater, og magnetisk ring pluss sensorspor kommer som standard. Justerbare luftbuffere, hydrauliske støtdempere og utvendige mekaniske stoppere er valgfritt tilbehør. Driftstemperaturen varierer fra -20 ℃ til 70 ℃. Mye brukt i halvledere, medisinsk automatisering, maskinverktøysjigger og andre kraftige ultrapresisjons overførings- og klemmeposisjoneringsstasjoner.

SOLH MSQ roterende aktuator med tannstang og tannstang er fullt utskiftbar med tilsvarende SMC roterende bord. Drevet av symmetrisk girstangstruktur med to stempel, genererer den 3~4 ganger høyere dreiemoment og overlegen radiell og aksial belastningskapasitet sammenlignet med vingetype CRQ-sylindere. To kvaliteter er tilgjengelige: MSQB standardserie med H9 toleranse og MSQA høypresisjonsserie med H8 passform og ±0,01 mm gjentatt posisjoneringsnøyaktighet. Det roterende bordet er forhåndsmaskinert med lokaliseringsstifthull og festehull, pluss et sentralt hult gjennomgående hull for kabling og rørføring. Utstyrt med vinkeljusteringsskruer med to ender for trinnløst justerbart svingområde 0~190°, faste 90°/180° svingvarianter er valgfrie. To dempingsløsninger tilbys: standard gummistøtfangere og suffiks-R integrerte hydrauliske støtdempere (L lav kinetisk energi / H høy kinetisk energi). Doble røroppsett inkluderer standard endeporter og E-side porter foran. Innebygde magnetiske ringer støtter M9BW reed-brytere for å overføre posisjonstilbakemeldingssignaler til PLS. Rammestørrelser varierer fra 10 til 200, forhåndsfylt med langtidsfett for smørefri drift. Mye brukt på optisk inspeksjon av PCB, presisjonsposisjonering av mikrobrikker, veksling av emballasjeretning, vending av maskinverktøy og roterende skjøter for minimanipulatorende for indeksering, omsetning og flervinklet posisjoneringsautomatisering.

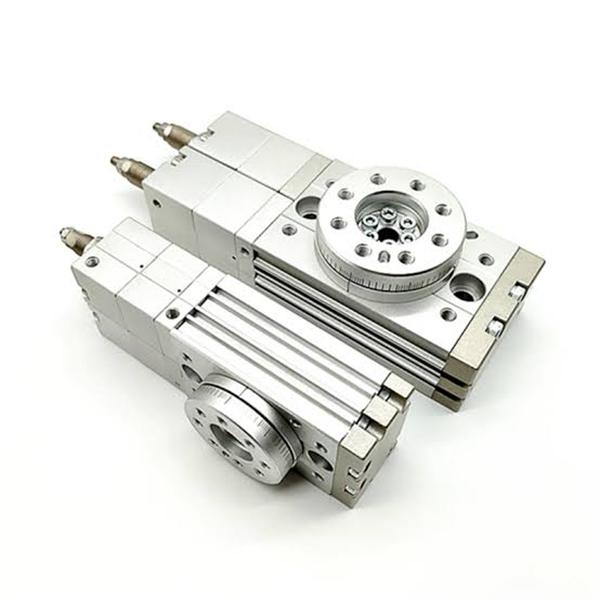

SOLH MSZ pneumatiske roterende sylindre med tre posisjoner er dedikerte roterende aktuatorer konstruert for å oppnå trepunkts låseposisjonering (venstre grense / mellomstopp / høyre grense), som løser begrensningen til konvensjonelle to-posisjons roterende sylindre som mangler midtstasjonsposisjonering. Denne serien trenger bare en 5/3-veis sentertrykksmagnetventil for full posisjonsveksling, og fjerner kompliserte pneumatiske kretser med to ventiler for å forenkle systemoppsettet og redusere de totale ingeniørkostnadene. Den mellomliggende låseposisjonen støtter ±10° finvinkeljustering, mens venstre og høyre bevegelsesgrense kan justeres separat innen 0~95°, og gir fleksibel flervinklet posisjonering. Den er klassifisert i fire spesifikasjoner: grunnleggende MSZB, høypresisjons MSZA, gummibuffer MSZB-R og hydraulisk buffer MSZA-R. Den interne strukturen med to stativer med to stempel eliminerer effektivt girslipp og gir et jevnt dreiemoment under hyppig posisjonsbytte. Den integrerte roterende platen kommer med reserverte stifthull for direkte installasjon av arbeidsstykket, parret med et sentralt hult gjennomgående hull for å føre ledninger og luftslanger pent. Standard sidesensorspor passer til D-M9B og D-A93 magnetiske brytere for å realisere sanntidssignaltilbakemelding fra tre arbeidsstasjoner. MSZA kan skryte av posisjoneringsnøyaktighet opptil ±0,02 mm, mens hydrauliske buffervarianter absorberer stor kollisjonsenergi perfekt for høyhastighets kraftig rotasjon. Ved å ta i bruk oljefri selvsmørende design for langsiktig stabil drift, er denne roterende sylinderen mye utplassert i arbeidsstykkesortering, multistasjonsindeksering, elektronisk posisjonsinspeksjon og pakkingsautomatiserte styringsprosedyrer.

SOLH HRQ roterende sylinder med to stempelstativ og tannhjul inkluderer mikrostørrelser HRQ2/3/7 og middels til stor HRQ10~HRQ200 med trinnløs justerbar svingvinkel 0~190°. Den gir høyere dreiemoment og sterkere bøye-/radiallastkapasitet enn roterende aktuatorer med skovler. Tre konfigurasjoner er tilgjengelige: grunnleggende mekanisk stoppbuffer (lav kostnad for lett lavhastighetsarbeid), -En integrert hydraulisk støtdemper (høyhastighets tung belastning presis stopp), og -A(S) hydraulisk versjon med endestykker i rustfritt stål for fuktige og lett korrosive miljøer. Det roterende bordet har et sentralt hult gjennomgående hull for rør og ledninger, og sidesensorspor som er kompatible med universelle magnetiske reed-brytere. Mikromodeller bruker bunnmonteringshull, mens mellomstore/store størrelser gir flersidige monteringskraner for fleksibel layout. Ferdigfylt langtidsfett muliggjør smørefri drift. Valget krever samtidig verifisering av dreiemoment, radiell/aksial belastning og bøyemoment. Mye brukt for roterende indeksering i automatisk montering, materialsortering, emballasjelokk og jigg-omsetningsstasjoner.

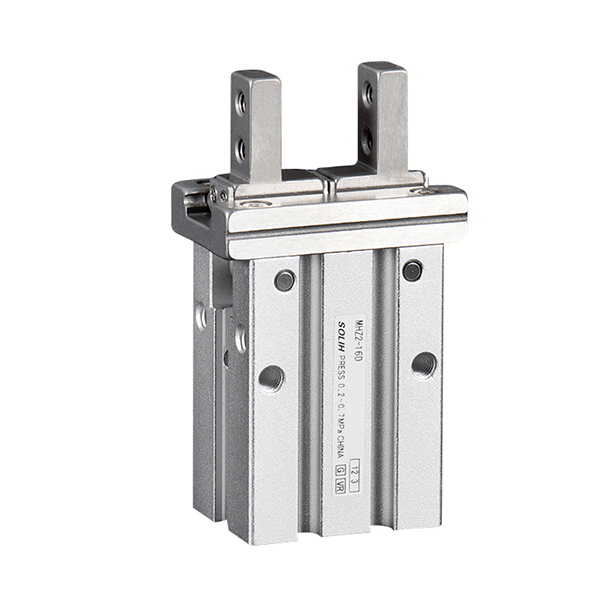

SOLH MHZ2 standard-takt og MHZL2 lang-takt parallelle luftgripere er fullt utskiftbare med tilsvarende SMC-modeller. Drevet av symmetriske doble stempler og presisjons lineære styreskinner for synkron kjevebevegelse, leverer de ultrahøy gjentatt posisjoneringsnøyaktighet på ±0,01 mm med borestørrelser 10/16/20/25 mm. Tre aktiveringsmoduser er tilgjengelige: D dobbeltvirkende for maksimal klemkraft og kontinuerlig masseproduksjon; S enkeltvirkende normalt åpen, som automatisk frigjør arbeidsstykker ved luftskjæring for å unngå knusing ved varmestemplingsstasjoner; C enkeltvirkende normalt lukket med fjærholdekraft uten lufttilførsel for å hindre at arbeidsstykket faller ved overliggende robothåndtering. Et komplett utvalg av utskiftbare kjever (smale, tynne flate, sidetappet for utvidede armaturer) og flere kroppsportoppsett (standard sideport, endesideport, aksial push-in port) er valgfrie. Innebygde magnetiske ringer fungerer med M9BW reed-brytere for å overføre åpne/lukkede posisjonssignaler til PLS-sperresystemer. MHZ2 har kort slaglengde og høy syklushastighet på opptil 180 cpm for bittesmå miniatyrdeler, mens MHZL2 tar i bruk utvidede styreskinner for brede åpningsslag for å håndtere støpeformer med dype hulrom og store tykke plater. Alle kjever, beslag og sensorer er krysskompatible mellom de to seriene. Bredt distribuert for PCB- og brikkesortering, presisjonslasting/lossing av maskinvare, emballasjeklemming og arbeidsstykkeoverføring ved robotende effektorer i 3C-, maskinvare- og emballasjeautomatiseringslinjer.

SOLH MHF2 ultratynn to-stempel lineær guide parallell luftgriper er fullt utskiftbar med tilsvarende SMC-modeller. Dens ultraflate kroppshøyde er bare omtrent en tredjedel av MHZ2, noe som effektivt reduserer bøyemomentet ved robotende effektorer. Borestørrelser varierer fra 8 til 32 mm. Den er rent dobbeltvirkende med innebygde gassventiler for turtallsjustering. Hver boring tilbyr tre slagvarianter: D kort, D1 middels og D2 lang, med gjentatt posisjoneringsnøyaktighet ±0,04~±0,05 mm. Firesidige sensorspor muliggjør montering i flere retninger, inkludert bunnboring og installasjon gjennom hull; -F enkeltkjeve fast type er valgfritt. Φ25/32 store størrelser bruker resirkulerende kuleføringer for økt stivhet. Innebygde magnetiske ringer fungerer med M9B/M9N/M9P reed-brytere for posisjonstilbakemelding. Ideell for høydebegrensede kompakte rom, miniatyr lineære moduler, liten robot EOAT, halvleder og 3C presisjonsmontering. Under valg må kjeveoverheng begrenses og bøyemoment verifiseres med en sikkerhetsfaktor ≥1,5.

SOLH MHL2 rack-and-pinion bredslags parallell pneumatisk griper er fullt utskiftbar med matchende SMC-modeller. Tannstangtransmisjonen sikrer synkron kjevebevegelse, gir høy stivhet og kraftig klemkraft, egnet for både ekstern klemme og intern ekspanderende grep. Borestørrelser dekker 10/16/20/25/32/40 mm med rent dobbeltvirkende design. Hver boring tilbyr tre slagvarianter: D kort, D1 middels og D2 lang, med gjentatt posisjoneringsnøyaktighet på ±0,1 mm. Integrerte innebygde støvviskerpakninger muliggjør stabil drift i støvete og tøffe miljøer som maskinverksteder. Fire-sides sensorspor støtter fleksibel flerorienteringsinstallasjon. Størrelser 10~25 bruker standard M5-porter, mens 32/40 støtter valgfrie G/NPT-eksporttråder. Effektiv klemkraft reduseres med utvidet kjeveoverheng; en sikkerhetsfaktor ≥1,5 kreves ved lastberegning. Mye brukt til arkmateriale, brett og tunge arbeidsstykker, lasting/lossing av maskinverktøy og pakkeautomatisering for griping av store komponenter.

SOLH MHS3 3-kjeft og MHS4 4-kjeft kile-cam selvsentrerende hule pneumatiske gripere er fullt utskiftbare med tilsvarende SMC-modeller. Kilekamtransmisjon driver synkron kjevesentrering, og oppnår gjentatt posisjoneringsnøyaktighet på ±0,01 mm. Borestørrelser varierer fra 16 til 125 mm. Standard dobbeltvirkende (D) design, med valgfri enkeltvirkende normalt lukket (C) / normalt åpen (E) fjærreturversjoner. Det sentrale hule gjennomgående hullet tillater ruting av luftrør, ejektorpinner og optiske fibre, og støtter både ekstern klemme og intern ekspanderende grep. Jevnt fordelte tre kjever av MHS3 gir overlegen koaksialitet, ideell for aksler, skiver og ringformede arbeidsstykker. Ortogonalt anordnede fire kjever av MHS4 gir stabil begrensning for kvadratiske, rektangulære og uregelmessige flate deler for å unngå vipping. Innebygde permanente magneter er kompatible med magnetiske brytere i M9BW-serien. Den kompakte lavprofilkroppen passer perfekt til robotende effektorer. Avledede varianter inkluderer støvbeskyttet MHSJ3 og utvidet hul MHSH3. Utbredt brukt på lasting/lossing av verktøymaskiner, pressmontering av lager, håndtering av 3C sirkulære og firkantede komponenter og konsentrisk montering av rørformede arbeidsstykker.

SOLH MHC2 pivot-type vinkelsving pneumatisk griper er fullt utskiftbar med tilsvarende SMC-modeller. En vippearmmekanisme driver kjevene til å rotere rundt bunntappen med maksimal enkeltkjeve svingvinkel på 30°, forskjellig fra lineært bevegelige MHZ2 parallelle gripere. Borestørrelser dekker 6/10/16/20/25 mm, tilgjengelig i D dobbeltvirkende og S enkeltvirkende normalt åpne varianter (ingen NC normalt lukket versjon). Innebygde enveis strupeventiler muliggjør direkte hastighetsjustering. Forhåndsinstallerte magnetiske ringer fungerer med M9BW reed-brytere for å overføre kjevestatussignaler til PLS-systemer. Den kompakte lavprofilkroppen er ideell for ytre innpakningsklemming i utstyr med begrenset dybdeplass. På grunn av spakprinsippet faller det effektive klemmomentet kraftig med utvidede fester; lastverifisering basert på kjeveoverhengslengde er obligatorisk ved valg. Mye brukt for ytre klemme av 3C plasthus, flaskekorker og rørformede små deler, sidemating og pick-and-place for miniatyrrobotende effektorer. MHZ2 parallelle gripere anbefales for applikasjoner som krever sentrert høypresisjonsgrep, lange festelaster eller holdefunksjon for strømavbrudd.
