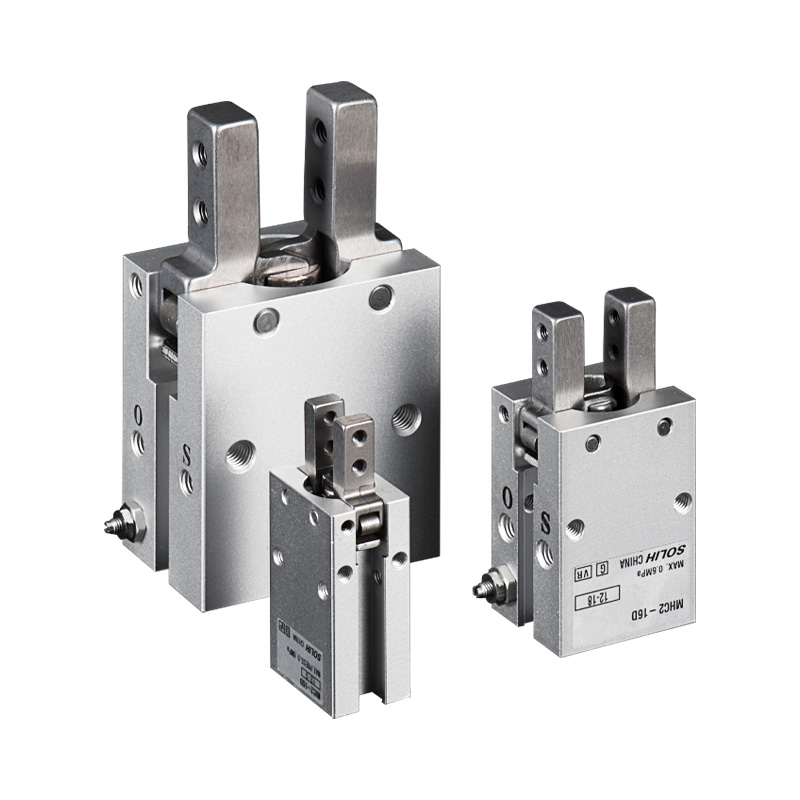

SOLH MHC2-serien vinkelpivot pneumatisk griper Full produktintroduksjon

Merke: SOLH by Richge Technology

Produktoversikt

     SOLH MHC2-serien er en standard pivot, kantet 2-kjeft pneumatisk griper. Drevet av to stempler som skyver vippemekanismen, roterer kjevene rundt det nederste dreiepunktet i stedet for lineær parallell vandring. Maksimal kjevesvingevinkel: 30°. Tilgjengelige borestørrelser: 6/10/16/20/25 mm. To operasjonsvarianter: dobbeltvirkende (D) og enkeltvirkende normalt åpen (S). Innebygde justerbare gassventiler for hastighetsregulering. Kompatibel med magnetiske brytere i M9BW-serien for åpen/lukket statustilbakemelding. Direkte dimensjonsutveksling med importert MHC2

     Komplementær til MHZ2 parallellgriper: MHZ2 = kjeve lineær translasjon; MHC2 = roterende svingkjever. Ideell for trange og dype installasjonsplasser og applikasjoner for å gripe arbeidsstykker på utsiden.

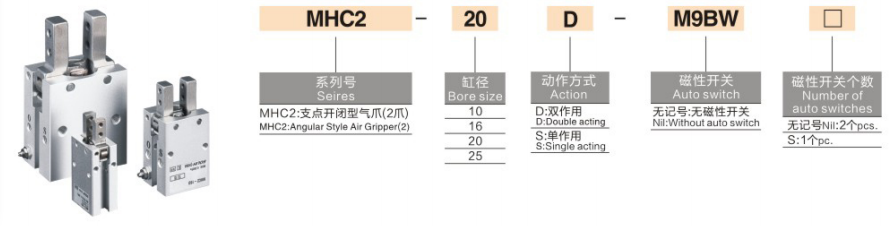

Komplett modellkodingsregel

  1. Format: MHC2 - 16 D - □ - M9BW - □

     -- MHC2: Seriekode, standard pivot vinkelgriper

     -- 16: Borestørrelse: 6 / 10 / 16 / 20 / 25 mm

     -- Driftsmodus

       * D: Dobbeltvirkende — Lufttilførselsklemmer, reverserte luftutgivelser; høyt klemmoment, mainstream universal type

       * S: Enkeltvirkende NEI Normalt åpen — Lufttilførselsklemmer; fjæren frigjør automatisk arbeidsstykket når luften kuttes

         Merk: Standard MHC2 gir IKKE enkeltvirkende normalt lukket (NC) variant

     -- Midtsegment: Kroppsalternativ (MHCA2 kort kropp / endeportvariant; blank = standard sideport basemodell)

     -- M9BW: Magnetisk bryter

        * Blank = Ingen bryter (magnetisk ring forhåndsinstallert, kun monteringsspor reservert)

        * M9BW / M9BL = universell solid-state magnetisk bryter for posisjonstilbakemelding

     -- Suffiks: Antall magnetiske brytere

        * Blank = 2 stk standard (oppdag både klem- og frigjøringsposisjon)

        * S = Kun 1 enkelt magnetisk bryter

  2. Standard ordreeksempel

    MHC2-16D-M9BW：MHC2 standard vinkeldreiegriper, boring 16, dobbeltvirkende, 2 stk M9BW magnetiske brytere, standard sideporthus.

Arbeidsprinsipp og kjernekonkurransefordeler

  1. Pivot Rocker Swing Mechanism

     Kjevene roterer rundt bunntappen. Kjevespissene utvider seg utover når de åpnes. Perfekt for utvendig klemme der parallelle gripere risikerer mekanisk forstyrrelse på grunn av utilstrekkelig dybdeplass. Svingområde: +30° ~ -10°.

  2. Symmetrisk Dual Piston Drive

     Genererer stort klemmoment; begge kjevene svinger synkront med balansert belastning. Innebygde enveis strupeventiler, ingen ekstra hastighetskontrollbeslag kreves for å justere åpnings-/lukkehastigheten.

  3. Kompakt kropp med lav høyde

     Tynn kontur, flott for miniatyrrobotende effektor og installasjon av trangt kabinett.

  4. Oljefri drift

     Langtidsfett forhåndsfylt på fabrikken, kompatibel med tørr filtrert trykkluft for kontinuerlig sykling.

  5. Magnetisk posisjonsdeteksjon klar

     Innebygd magnetisk ring, samarbeid med M9BW-brytere for å overføre kjevestatussignal til PLS for vurdering av arbeidsstykkets tilstedeværelse.

  6. Monteringsbase i flere retninger

     Lokalisering av pinnehull og tappet monteringshull på bunnen; horisontal og vertikal montering støttes. Forlenget tilpasset armatur kan monteres på kjevene.

Samlet generell teknisk spesifikasjonstabell

Klemmemomenttabell @0,5MPa (Enhet: N·m)

Sammenligning av utvalg: MHC2 vinkelgriper VS MHZ2 parallellgriper

Trinn-for-trinn veiledning for valg

  1. Valg av driftsmodus

     -- 24 timers kontinuerlig masseautomatisering, krever maksimalt klemmoment → D dobbeltvirkende (foretrukket mainstream)

     -- Varmpressings-/stemplingsstasjoner, automatisk frigjøring for å unngå knusing av arbeidsstykket etter strømtap → S enkeltvirkende NEI

        MHC2 standard serie uten NC power off hold type. Hvis permanent fastspenning etter strømbrudd er nødvendig, velg MHZ2-C-serien.

  2. Arbeidstilstandsdom

  ✅ Prioriter MHC2 hvis:

     -- Begrenset utstyrsdybde; parallell lineær griper forstyrrer rammen under kjøring

     -- Sidematingsprosess, grip arbeidsstykket fra ytre omkrets

     -- Ytre klemme for små plasthus, flaskekorker, rørformede deler

     -- Minirobot EOAT krever ultratynne kompakte gripekonturer

  ❌ Velg MHZ2 i stedet hvis:

     -- Arbeidsstykket trenger sentrert stabil fastspenning uten dreiemoment

     -- Lang forlenget tilpasset armatur er nødvendig (alvorlig dreiemomentdempningsrisiko)

     -- Ultrahøy repetisjonsposisjon ±0,01 mm er obligatorisk

     -- Power-off permanent klemme (NC normalt lukket) kreves

  3. Alternativ for signaldeteksjon

     -- Helautomatisk produksjonslinje med PLS-emneidentifikasjon → Utstyr M9BW magnetiske brytere

     -- Enkel manuell armatur uten automatisk logikk → Grunnmodell uten brytere

Typiske industrielle anvendelsesscenarier

     -- 3C Automation: Ytre fastklemming av plasthus og koblinger, miniatyrkomponentmontering

     -- Emballasjemaskineri: plukking av flaskekork, sideoverføring av små materialbokser

     -- Inspeksjonsverktøy: Ytre posisjonering for rørformede og sylindriske arbeidsstykker

     -- Mini robot endeeffektor for sideplukking og plassering på trange steder

     -- Hjelpeutstyr til sprøytestøping: Demolding og plukking av mikroplastdeler

Standard tilpassede pneumatiske kretser

  1. Krets 1: Generell dobbeltvirkende gripekrets

     AFC luftserviceenhet → 4V210 5/2 magnetventil → PU6-rør → MHC2 vinkelgriper (M9BW-brytere koblet til PLS-inngang)

  2. Krets 2: Enkeltvirkende, normalt åpen sikkerhetskrets (automatisk utløsning etter strømbrudd)

     -- AR trykkregulator → 3V 3/2 magnetventil → MHC2-XXS enkeltvirkende NO griper

Forholdsregler for drift og vedlikehold

     -- Installer AF-serien 5μm presisjonsluftfilter oppstrøms; støv som kommer inn i dreieleddet vil forårsake blokkering.

     -- Minimer armaturets forlengelseslengde; lengre fiksturer fører til kraftig effektiv kraftreduksjon og risiko for at arbeidsstykket sklir.

     -- Unngå eksentrisk tung belastning; ensidig kraft akselererer slitasje på dreietapper.

     -- Juster kjevehastigheten gradvis med innebygd gass; rask høyhastighetspåvirkning vil skade arbeidsstykkene.

     -- Standardpakninger er ikke motstandsdyktige mot sterk syre, alkali og organiske løsemidler; fluorgummitetning tilpasset versjon for korrosive miljøer.

Sammendrag av én setning

     SOLH MHC2 pivot vinkelsving pneumatisk griper tar i bruk vipperoterende kjevemekanisme med D/S-driftsmoduser og innebygd hastighetsgass, kompakt lavprofil for utvendig pakkeklemming i stasjoner med smal dybde, kompatibel med M9BW magnetiske brytere, mye brukt for liten flaskekapsel og 3-kapsling på sidene og 3-kapsler i plast. utstyr for automatisering av roboter.
