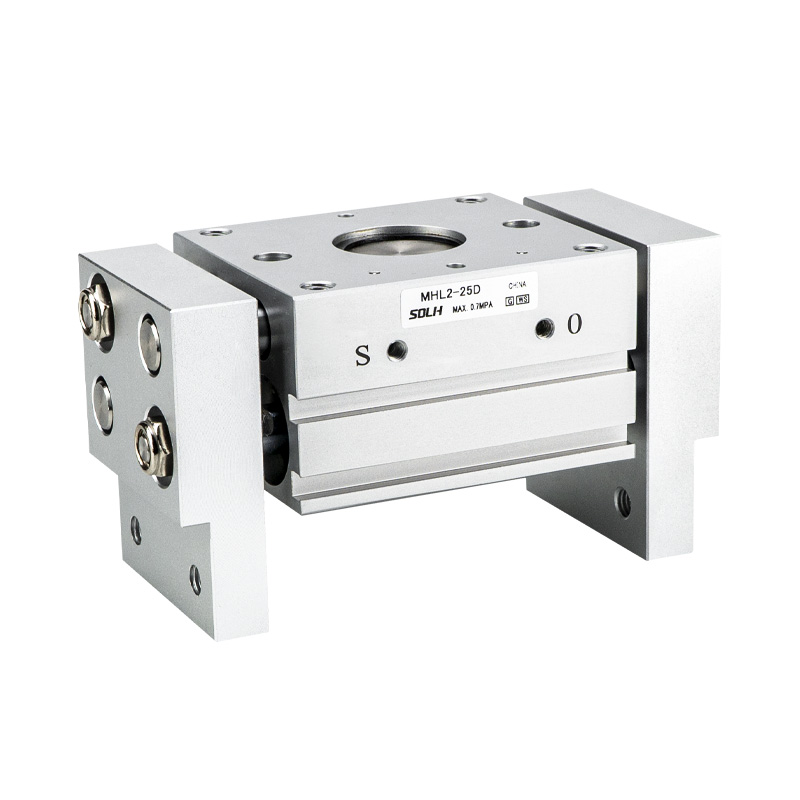

MHL2-serien med bred åpning, parallell pneumatisk griper

Merke: SOLH by Richge Technology

Produktoversikt

      SOLH MHL2-serien er en synkron parallellgriper med bredtakt tannstang og tannhjul. Kjernefordeler: kraftig klemkraft, ultrabred åpningsvandring, høy strukturell stivhet og allsidige monteringsmuligheter. Egnet for transport av tunge og store arbeidsstykker, griping av deler i bred størrelse og parallellklemming med høy belastning. Mye brukt i automatisert lasting/lossing, maskinverktøyinnredning og pakkemaskineri.

Kjernestruktur og arbeidsprinsipp

     -- Transmisjon: Tannstangmekanisme sikrer synkron kjevebevegelse uten forskyvning; dobbel stempeloppsett gir sterk klemkraft innenfor kompakte konturer.

     -- Konstruksjon: Aluminiumslegering, kjever i rustfritt stål, innebygd magnetisk ring. Alle roterende aksler tar i bruk oljeimpregnerte harpikslagre pluss integrerte støvviskerpakninger, god støvmotstand og forlenget levetid.

     -- Driftsmodus: Kun dobbeltvirkende (D), ingen enkeltvirkende variant. Innebygd justerbar gass for jevn hastighetskontroll. Fire magnetiske brytermonteringsspor for fleksibel posisjonsdeteksjonslayout.

     -- Slagvalg: 3 standardslag per boring: D(Kort) / D1(Middels) / D2(Lang), kompatibel med ytre diameter fastspenning og indre diameter grep for ulike arbeidsstykkebredder.

     -- Posisjonsnøyaktighet: Gjenta posisjoneringsnøyaktighet ±0,1 mm, stabil klemmeytelse under tunge belastningsforhold.

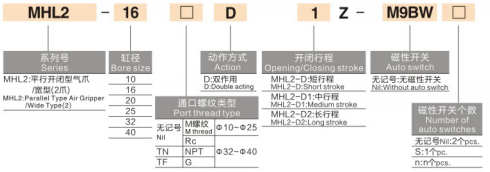

Komplett modellkodingsregel

  1. Modelleksempel:MHL2-32D2-TF-M9BW

  2. Standard ordrereferanse

  MHL2-40D2-TF-M9BL Bore 40, lang slag D2, G gjengeport, innebygd magnet, M9B bryter med 3m kabel.

Universal Core tekniske spesifikasjoner

Referansetabell for slag og klemkraft (0,5 MPa, standard klempunkt)

⚠️ Merk: Referanseklemmeavstand: 40 mm for ø10~25; 80mm for ø32~40. Den effektive klemkraften avtar når kjeveforlengelsen øker. Sikkerhetsfaktor ≥1,5 må reserveres under lastverifisering.

Foretrukket søknadsscenarier for MHL2

     -- Tunge / overdimensjonerte arbeidsstykker som krever sterk klemkraft og bredt åpningsslag, for eksempel tunge rør, plater og materialbrett

     -- Applikasjoner som krever synkron parallell bevegelse uten avbøyning, med fleksibel flerveis monteringsoppsett

     -- Støvutsatte tøffe arbeidsforhold (lasting av maskinverktøy, håndtering av støpedeler), som krever pålitelig støvmotstand og lang levetid

     -- Systemer som trenger både ytre diameter fastspenning og indre diameter grep, kompatible med flere delstørrelser via 3-takts alternativer

Nøkkelvalg og retningslinjer for bruk

     -- Bestem lasten først før valg av boring: Beregn nødvendig klemkraft basert på arbeidsstykkevekt, kjeveforlengelseslengde og sikkerhetsfaktor ≥1,5, og match deretter tilsvarende borestørrelse.

     -- Velg slag i henhold til arbeidsstykkets bredde: Prioritetssekvens D(kort) → D1(middels) → D2(lang), unngå overflødig overdreven slaglengde.

     -- Posisjonsdeteksjon: Utstyr med magnetiske brytere i D-M9□-serien (NPN/PNP/kontaktfri) for åpen/lukket tilbakemelding; fire monteringsspor tillater fleksibelt arrangement.

     -- Montering og portkonfigurasjon: ø10~25 ta i bruk M5×0.8; ø32~40 velg Rc1/8 med TN/TF/NPT gjenger. Velg tappet / gjennomgående / sidemontert sokkel i henhold til installasjonsoverflaten.

     -- Støvbeskyttelse og vedlikehold: Standard integrert støvskrape. Legg til -X85/-X86 støvbestandig tilpasset versjon for tungt støvmiljøer; rengjør lagre og tetningsringer regelmessig.

Sammendrag av én setning

     SOLH MHL2 rack & pinion bredslags parallell pneumatisk griper leverer kraftig klemkraft med treslagsalternativer, innebygd støvtett struktur og multi-retningsmontering, kompatibel med ytre og indre diameter griper, ideell kraftig griper for lasting av maskinverktøy, plate- og bretthåndtering og emballasjeautomatiseringsutstyr.
